コンフィグレーションガイド Vol.2


21.2.3 CFMの設定(同一ドメイン,複数MA)

同一ドメインで複数のMAを設定する手順を説明します。ここでは,次の図に示す本装置Aの設定例を示します。

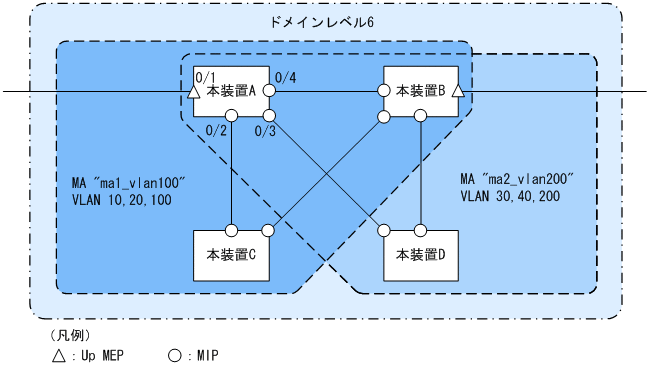

図21‒32 CFMの設定例(同一ドメイン,複数MA)

[図データ]

〈この項の構成〉

(1) 同一ドメインでの複数MAの設定

[設定のポイント]

同一ドメインで複数のMAを設定する場合は,MA識別番号およびMA名称が重複しないように設定します。ドメインおよびMAの基本的な設定のポイントは,「21.2.2 CFMの設定(複数ドメイン)」を参照してください。

[コマンドによる設定]

  1. (config)# ethernet cfm domain level 6 direction-up

    (config-ether-cfm)# domain name str customer_6

    ドメインレベルとMEPの初期状態をUp MEPにすることを設定します。コンフィグレーションイーサネットCFMモードに移行し,ドメイン名称を設定します。

  2. (config-ether-cfm)# ma 1 name str ma1_vlan100

    (config-ether-cfm)# ma 1 vlan-group 10,20,100 primary-vlan 100

    (config-ether-cfm)# ma 2 name str ma2_vlan200

    (config-ether-cfm)# ma 2 vlan-group 30,40,200 primary-vlan 200

    (config-ether-cfm)# exit

    MA識別番号とMA名称,MAに所属するVLAN,プライマリVLANを設定します。

(2) MEPおよびMIPの設定

[設定のポイント]

MEPはMAごとに設定する必要があります。MIPは複数のMAで共通で,ポート単位に一つ設定します。MEPおよびMIPの基本的な設定のポイントは,「21.2.2 CFMの設定(複数ドメイン)」を参照してください。

[コマンドによる設定]

  1. (config)# interface gigabitethernet 0/1

    (config-if)# ethernet cfm mep level 6 ma 1 mep-id 101

    (config-if)# ethernet cfm mep level 6 ma 2 mep-id 201

    (config-if)# exit

    (config)# interface range gigabitethernet 0/2-4

    (config-if-range)# ethernet cfm mip level 6

    (config-if-range)# exit

    ポート0/1に,ドメインレベル6,MA1に所属するMEPを設定します。また,MA2に所属するMEPを設定します。ポート0/2〜0/4にドメインレベル6のMIPを設定します。

  2. (config)# ethernet cfm enable

    本装置のCFMの運用を開始します。
