21.2.2　CFMの設定（複数ドメイン）

複数ドメインを設定する手順を説明します。ここでは，次の図に示す本装置Aの設定例を示します。

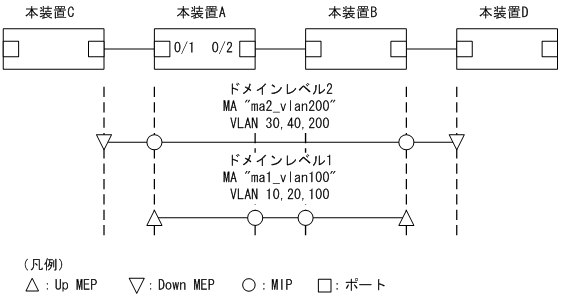

図21‒31　CFMの設定例（複数ドメイン）

〈この項の構成〉

(1)　複数ドメインおよびドメインごとのMAの設定

［設定のポイント］

複数のドメインがある場合，低いドメインレベルのドメインから設定します。MAの設定はドメインレベルとMA識別番号，ドメイン名称，およびMA名称を対向装置と一致させる必要があります。設定が異なる場合，本装置と対向装置は同一MAと判断されません。

MAのプライマリVLANには，本装置のMEPからCFM PDUを送信するVLANを設定します。

primary-vlanパラメータが設定されていない場合は，vlan-groupパラメータで設定されたVLANの中から，最も小さなVLAN IDを持つVLANがプライマリVLANになります。

［コマンドによる設定］

(config)# ethernet cfm domain level 1 direction-up

(config-ether-cfm)# domain name str operator_1

ドメインレベル1とMEPの初期状態をUp MEPにすることを設定します。コンフィグレーションイーサネットCFMモードに移行し，ドメイン名称を設定します。
(config-ether-cfm)# ma 1 name str ma1_vlan100

(config-ether-cfm)# ma 1 vlan-group 10,20,100 primary-vlan 100

(config-ether-cfm)# exit

MA1でMA名称，MAに所属するVLAN，プライマリVLANを設定します。
(config)# ethernet cfm domain level 2

(config-ether-cfm)# domain name str operator_2

(config-ether-cfm)# ma 2 name str ma2_vlan200

(config-ether-cfm)# ma 2 vlan-group 30,40,200 primary-vlan 200

(config-ether-cfm)# exit

ドメインレベル2とMEPの初期状態をDown MEPにすることを設定します。

MA2でMA名称，MAに所属するVLAN，プライマリVLANを設定します。

［設定のポイント］

MEPおよびMIPの設定数は，収容条件数以内に収まるように設定してください。

設定したMEPおよびMIPの運用を開始するには，装置のCFMを有効にする設定が必要になります。

［コマンドによる設定］

［コマンドによる設定］

［コマンドによる設定］

(config)# ethernet cfm cc level 1 ma 1 interval 10s

(config)# ethernet cfm cc level 1 ma 1 enable

ドメインレベル1，MA1で，CCMの送信間隔を10秒に設定したあとにCCの動作を開始します。
