21.1.8 CFMで使用するデータベース
CFMで使用するデータベースを次の表に示します。
|
データベース |
内容 |
内容確認コマンド |
|---|---|---|
|
MEP CCMデータベース |
各MEPが保持しているデータベース。 同一MA内のMEPの情報。 CCで常時接続性の監視をする際に使用。 保持する内容は次のとおりです。
|
show cfm remote-mep |
|
MIP CCMデータベース |
装置で保持しているデータベース。 同一ドメイン内のMEPの情報。 リンクトレースメッセージを転送する際，どのポートで転送するかを決定する際に使用。 保持する内容は次のとおりです。
|
なし |
|
リンクトレースデータベース |
Linktraceの実行結果を保持しているデータベース。 保持する内容は次のとおりです。
|
show cfm l2traceroute-db |
(1) MEP CCMデータベース
MEP CCMデータベースは，同一MA内にどのようなMEPがあるかを保持しています。また，該当するMEPで発生した障害情報も保持しています。
Loopback，Linktraceでは宛先をMEP IDで指定できますが，MEP CCMデータベースに登録されていないMEP IDは指定できません。MEP IDがデータベース内に登録されているかどうかは運用コマンドshow cfm remote-mepで確認できます。
本データベースのエントリはCC実行時にMEPがCCMを受信したときに作成します。
(2) MIP CCMデータベース
MIP CCMデータベースは，リンクトレースメッセージを転送する際にどのポートから転送すればよいかを決定する際に使用します。
転送時，MIP CCMデータベースに宛先MEPのMACアドレスが登録されていない場合は，MACアドレステーブルを参照して転送するポートを決定します。
MACアドレステーブルにもない場合はリンクトレースメッセージは転送しないで，転送できなかった旨の応答を転送元に返します。
本データベースのエントリはCC実行時にMIPがCCMを転送したときに作成します。
(3) リンクトレースデータベース
リンクトレースデータベースは，Linktraceの実行結果を保持しています。
運用コマンドshow cfm l2traceroute-dbで，過去に実行したLinktraceの結果を参照できます。
(a) 保持できるルート数について
装置全体で1024装置分の応答を保持します。
1ルート当たり何装置分の応答を保持するかで何ルート分保持できるかが決ります。1ルート当たり256装置分の応答を保持した場合は4ルート，1ルート当たり16装置分の応答を保持している場合は64ルート保持できます。
応答が1024装置分を超えた場合，古いルートの情報が消去され，新しいルートの情報を保持します。
リンクトレースデータベースに登録されている宛先に対してLinktraceを実行した場合，リンクトレースデータベース上から該当宛先までのルート情報を削除したあとに新しいLinktraceの応答を保持します。

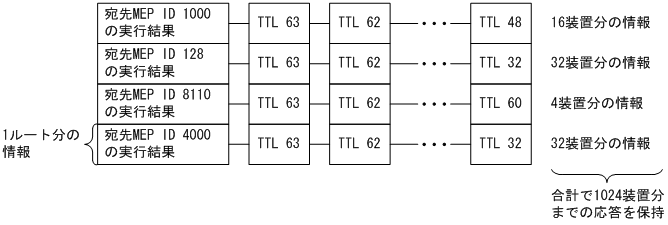

リンクトレースデータベースを次の図に示します。
|
|
![[図データ]](./GRAPHICS/ZU219320.GIF)
本データベースのエントリはLinktrace実行時にMEPが応答を受信したときに作成します。
