12.1.4 認証VLANの応用構成
- 〈この項の構成〉
(1) 認証サーバの複数台構成
認証サーバは10台まで設定できます。複数の認証サーバを設定することによって，認証時のサーバの負荷を分散できます。認証サーバを複数台使用した認証VLANの構成例を次の図に示します。
|
|
![[図データ]](./GRAPHICS/L3207021.GIF)
(2) 冗長構成

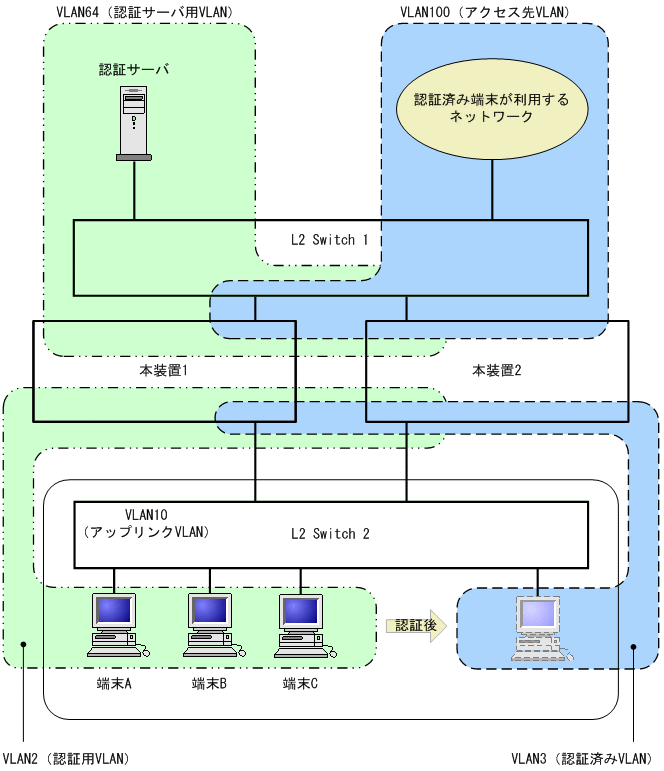

VRRPと認証VLANを使用して冗長構成の設定ができます。この構成は，エッジのレイヤ2スイッチでVLANaccessAgentをサポートしていない場合に有効です。本装置を使用した認証VLANの冗長構成を次の図に示します。
|
|
![[図データ]](./GRAPHICS/L3207031.GIF)
