コンフィグレーションガイド Vol.2

9.1.3　ダイナミックVLANモードのコンフィグレーション

〈この項の構成〉

(1)　ローカル認証方式の基本的な設定

ローカル認証方式を使用する際の基本的な設定を次の図に示します。なお，端末のIPアドレスは，認証前は本装置内DHCPサーバから配布し，認証後は外部DHCPサーバから配布します。

さらに，認証前VLANと認証後VLAN間の通信を禁止するフィルタを設定します。

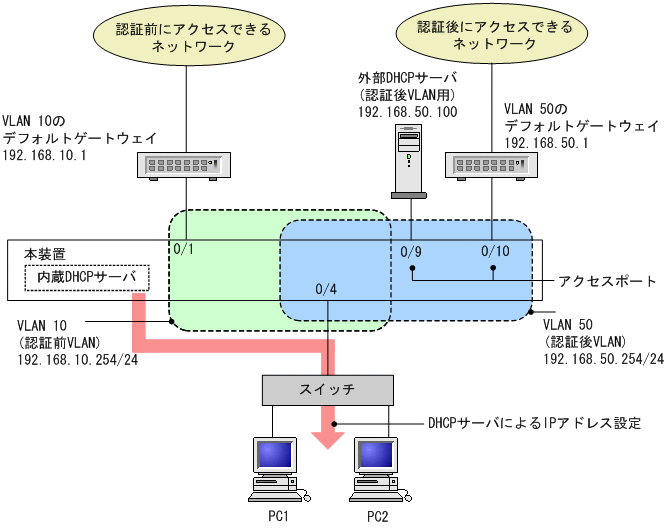

図9‒4　ダイナミックVLANモードのローカル認証方式の基本構成

[図データ]

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

  1. (config)# interface gigabitethernet 0/4

    (config-if)# switchport mode mac-vlan

    (config-if)# switchport mac native vlan 10

    (config-if)# web-authentication port

    (config-if)# exit

    認証を行う端末が接続されているポートにMAC VLANとWeb認証を設定します。

  2. (config)# interface range gigabitethernet 0/9-10

    (config-if-range)# switchport mode access

    (config-if-range)# switchport access vlan 50

    (config-if-range)# exit

    認証後にアクセスするネットワークのポートを指定します。

(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

認証前VLANおよび認証後VLANにIPアドレスを設定します。

［コマンドによる設定］

  1. (config)# interface vlan 10

    (config-if)# ip address 192.168.10.254 255.255.255.0

    (config-if)# exit

    (config)# interface vlan 50

    (config-if)# ip address 192.168.50.254 255.255.255.0

    (config-if)# exit

    認証前VLANと認証後VLANに各IPアドレスを設定します。

(c)　認証専用IPv4アクセスリストの設定

［設定のポイント］

認証前状態の端末から本装置の外部への通信を許可する認証専用IPv4アクセスリストを設定します。

［コマンドによる設定］

  1. (config)# ip access-list extended 100

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.10.254 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit ip host 192.168.10.0 host 192.168.10.1

    (config-ext-nacl)# exit

    (config)# interface gigabitethernet 0/4

    (config-if)# authentication ip access-group 100

    (config-if)# authentication arp-relay

    (config-if)# exit

    認証前の端末から本装置内DHCPサーバ向けのDHCPパケットとVLAN10のデフォルトゲートウェイ（IPアドレス192.168.10.1）へのアクセスを許可する認証専用IPv4アクセスリストを設定します。さらに，ARPパケットを本装置の外部に転送させるよう設定します。

(d)　VLAN間の通信を禁止する

［設定のポイント］

認証前VLANと認証後VLAN間の通信を禁止する設定をします。

［コマンドによる設定］

  1. (config)# ip access-list extended 110

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.10.254 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit ip 192.168.10.0 0.0.0.255 192.168.10.0 0.0.0.255

    (config-ext-nacl)# deny ip any any

    (config-ext-nacl)# exit

    (config)# interface vlan 10

    (config-if)# ip access-group 110 in

    (config-if)# exit

  2. (config)# ip access-list extended 150

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.50.100 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit udp host 192.168.50.100 any eq bootpc

    (config-ext-nacl)# permit ip 192.168.50.0 0.0.0.255 192.168.50.0 0.0.0.255

    (config-ext-nacl)# deny ip any any

    (config-ext-nacl)# exit

    (config)# interface vlan 50

    (config-if)# ip access-group 150 in

    (config-if)# exit

    認証前VLANと認証後VLAN間で通信させないように設定します。

(e)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

  1. (config)# web-authentication ip address 10.10.10.1

    Web認証専用のIPアドレス（IPv4アドレス）を設定します。

  2. (config)# web-authentication system-auth-control

    Web認証を起動します。

(2)　RADIUS認証方式の基本的な設定

RADIUS認証方式を使用する際の基本的な設定を次の図に示します。なお，端末のIPアドレスは，認証前は本装置内DHCPサーバから配布し，認証後は外部DHCPサーバから配布します。

さらに，認証前VLANと認証後VLAN間の通信を禁止するフィルタを設定します。

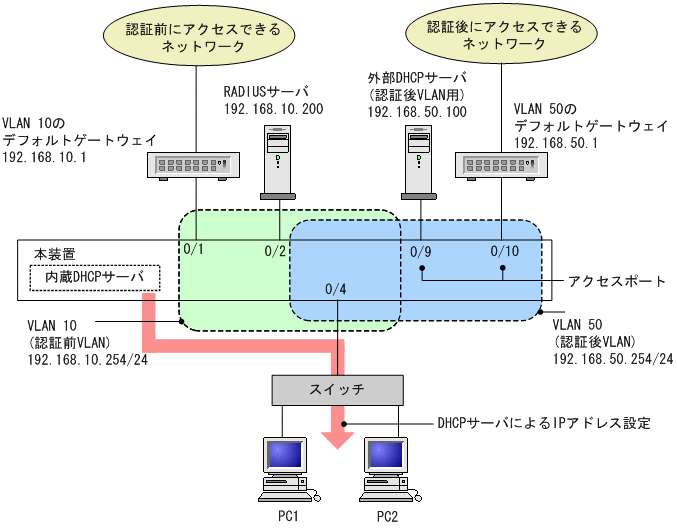

図9‒5　ダイナミックVLANモードのRADIUS認証方式の基本構成

[図データ]

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

  1. (config)# interface gigabitethernet 0/4

    (config-if)# switchport mode mac-vlan

    (config-if)# switchport mac native vlan 10

    (config-if)# web-authentication port

    (config-if)# exit

    認証を行う端末が接続されているポートにMAC VLANとWeb認証を設定します。

  2. (config)# interface range gigabitethernet 0/9-10

    (config-if-range)# switchport mode access

    (config-if-range)# switchport access vlan 50

    (config-if-range)# exit

    認証後にアクセスするネットワークのポートを指定します。

(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

認証前VLANおよび認証後VLANにIPアドレスを設定します。

［コマンドによる設定］

  1. (config)# interface vlan 10

    (config-if)# ip address 192.168.10.254 255.255.255.0

    (config-if)# exit

    (config)# interface vlan 50

    (config-if)# ip address 192.168.50.254 255.255.255.0

    (config-if)# exit

    認証前VLANと認証後VLANに各IPアドレスを設定します。

(c)　認証専用IPv4アクセスリストの設定

［設定のポイント］

認証前状態の端末から本装置の外部への通信を許可する認証専用IPv4アクセスリストを設定します。

［コマンドによる設定］

  1. (config)# ip access-list extended 100

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.10.254 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit ip host 192.168.10.0 host 192.168.10.1

    (config-ext-nacl)# exit

    (config)# interface gigabitethernet 0/4

    (config-if)# authentication ip access-group 100

    (config-if)# authentication arp-relay

    (config-if)# exit

    認証前の端末から本装置内DHCPサーバ向けのDHCPパケットとVLAN 10のデフォルトゲートウェイ（IPアドレス192.168.10.1）へのアクセスを許可する認証専用IPv4アクセスリストを設定します。さらに，ARPパケットを本装置の外部に転送させるよう設定します。

(d)　VLAN間の通信を禁止する

［設定のポイント］

認証前VLANと認証後VLAN間の通信を禁止する設定をします。

［コマンドによる設定］

  1. (config)# ip access-list extended 110

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.10.254 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit ip 192.168.10.0 0.0.0.255 192.168.10.0 0.0.0.255

    (config-ext-nacl)# deny ip any any

    (config-ext-nacl)# exit

    (config)# interface vlan 10

    (config-if)# ip access-group 110 in

    (config-if)# exit

  2. (config)# ip access-list extended 150

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.50.100 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit udp host 192.168.50.100 any eq bootpc

    (config-ext-nacl)# permit ip 192.168.50.0 0.0.0.255 192.168.50.0 0.0.0.255

    (config-ext-nacl)# deny ip any any

    (config-ext-nacl)# exit

    (config)# interface vlan 50

    (config-if)# ip access-group 150 in

    (config-if)# exit

    認証前VLANと認証後VLAN間で通信させないように設定します。

(e)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

  1. (config)# web-authentication ip address 10.10.10.1

    Web認証専用のIPアドレス（IPv4アドレス）を設定します。

  2. (config)# aaa authentication web-authentication default group radius

    (config)# radius-server host 192.168.10.200 key "webauth"

    ユーザ認証をRADIUSサーバで行うためのIPアドレスとRADIUS鍵を設定します。

  3. (config)# web-authentication system-auth-control

    Web認証を起動します。

(3)　RADIUS認証方式＋認証前に外部DHCPサーバ使用時の設定

RADIUS認証方式で認証前および認証後に，端末のIPアドレスをそれぞれの外部DHCPサーバから配布する際の構成を次に示します。

さらに，認証前VLANと認証後VLAN間の通信を禁止するフィルタを設定します。

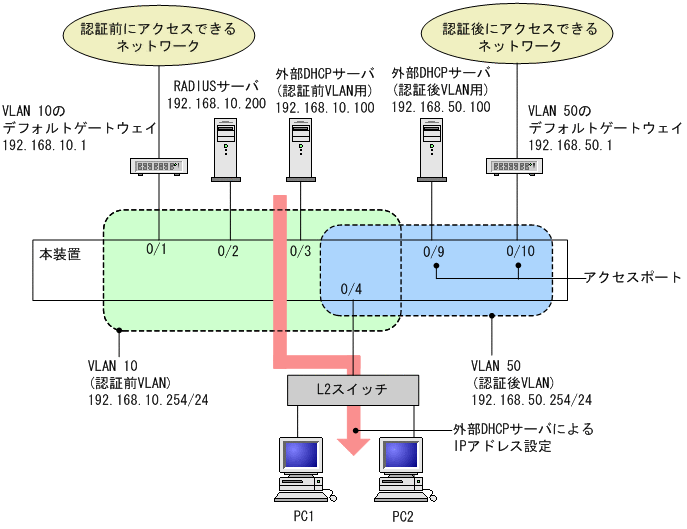

図9‒6　ダイナミックVLANモードのRADIUS認証方式＋外部DHCPサーバ使用時の構成

[図データ]

(a)　認証ポートの設定

［設定のポイント］

Web認証で使用するポートを設定します。

［コマンドによる設定］

  1. (config)# interface gigabitethernet 0/4

    (config-if)# switchport mode mac-vlan

    (config-if)# switchport mac native vlan 10

    (config-if)# web-authentication port

    (config-if)# exit

    認証を行う端末が接続されているポートにMAC VLANとWeb認証を設定します。

  2. (config)# interface range gigabitethernet 0/9-10

    (config-if-range)# switchport mode access

    (config-if-range)# switchport access vlan 50

    (config-if-range)# exit

    認証後にアクセスするネットワークのポートを指定します。

(b)　VLANインタフェースにIPアドレスを設定

［設定のポイント］

認証前VLANおよび認証後VLANにIPアドレスを設定します。

［コマンドによる設定］

  1. (config)# interface vlan 10

    (config-if)# ip address 192.168.10.254 255.255.255.0

    (config-if)# exit

    (config)# interface vlan 50

    (config-if)# ip address 192.168.50.254 255.255.255.0

    (config-if)# exit

    認証前VLANと認証後VLANに各IPアドレスを設定します。

(c)　認証専用IPv4アクセスリストの設定

［設定のポイント］

認証前状態の端末から本装置の外部への通信を許可する認証専用IPv4アクセスリストを設定します。

［コマンドによる設定］

  1. (config)# ip access-list extended 100

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.10.100 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit ip host 192.168.10.0 host 192.168.10.1

    (config-ext-nacl)# exit

    (config)# interface gigabitethernet 0/4

    (config-if)# authentication ip access-group 100

    (config-if)# authentication arp-relay

    (config-if)# exit

    認証前の端末から外部DHCPサーバ向けのDHCPパケットとVLAN 10のデフォルトゲートウェイ（IPアドレス192.168.10.1）へのアクセスを許可する認証専用IPv4アクセスリストを設定します。さらに，ARPパケットを本装置の外部に転送させるよう設定します。

(d)　VLAN間の通信を禁止する

［設定のポイント］

認証前VLANと認証後VLAN間の通信を禁止する設定をします。

［コマンドによる設定］

  1. (config)# ip access-list extended 110

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.10.254 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit udp host 192.168.10.100 any eq bootpc

    (config-ext-nacl)# permit ip 192.168.10.0 0.0.0.255 192.168.10.0 0.0.0.255

    (config-ext-nacl)# deny ip any any

    (config-ext-nacl)# exit

    (config)# interface vlan 10

    (config-if)# ip access-group 110 in

    (config-if)# exit

  2. (config)# ip access-list extended 150

    (config-ext-nacl)# permit udp host 0.0.0.0 host 192.168.50.100 eq bootps

    (config-ext-nacl)# permit udp host 0.0.0.0 host 255.255.255.255 eq bootps

    (config-ext-nacl)# permit udp host 192.168.50.100 any eq bootpc

    (config-ext-nacl)# permit ip 192.168.50.0 0.0.0.255 192.168.50.0 0.0.0.255

    (config-ext-nacl)# deny ip any any

    (config-ext-nacl)# exit

    (config)# interface vlan 50

    (config-if)# ip access-group 150 in

    (config-if)# exit

    認証前VLANと認証後VLAN間で通信させないように設定します。

(e)　Web認証の設定

［設定のポイント］

Web認証のコンフィグレーションコマンドを設定してWeb認証を有効にします。

［コマンドによる設定］

  1. (config)# web-authentication ip address 10.10.10.1

    Web認証専用のIPアドレス（IPv4アドレス）を設定します。

  2. (config)# aaa authentication web-authentication default group radius

    (config)# radius-server host 192.168.10.200 key "webauth"

    ユーザ認証をRADIUSサーバで行うためのIPアドレスとRADIUS鍵を設定します。

  3. (config)# web-authentication system-auth-control

    Web認証を起動します。
