22.1.11　隣接リング用フラッシュ制御フレームの送信設定

マスタノードの両リングポートが共有リンクとなる構成を次の図に示します。このような構成では，共有リンク非監視リングのマスタノードで隣接リング用フラッシュ制御フレームを送信する設定をしてください。

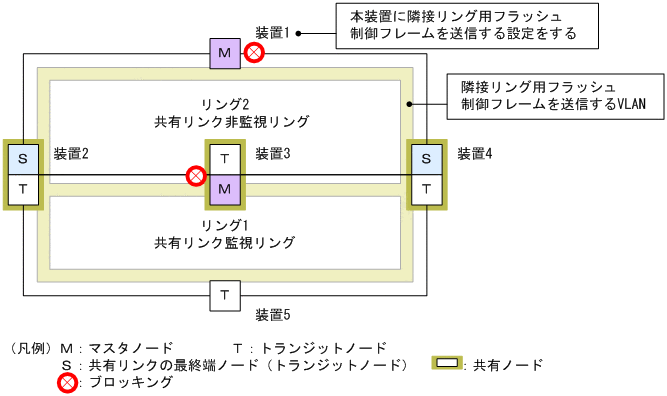

図22-5　マスタノードの両リングポートが共有リンクとなる構成

[図データ]

［設定のポイント］
「図22-5　マスタノードの両リングポートが共有リンクとなる構成」のように両リングポートが共有リンクとなるマスタノード（リング1の装置3）が存在する共有リンクありのマルチリング構成では，共有リンク非監視リングのマスタノード（リング2の装置1）で隣接リング用フラッシュ制御フレームを送信する設定をしてください。
このとき，隣接リング用フラッシュ制御フレームの送信に使用するVLANとして，この図にあるように送信対象となるリングの各ノードでVLANマッピングに括り付けられたVLANを設定してください。
また，このVLANは隣接リング用フラッシュ制御フレームの送信専用として，データ転送に使用しないでください。

［コマンドによる設定］
  1. (config)# axrp 2
    (config-axrp)# flush-request-transmit vlan 10
    リングID 2（共有リンク非監視リングのマスタノード）のコンフィグレーションモードに移行して，リングID 2の障害発生／復旧時にVLAN ID 10に対して隣接リング用フラッシュ制御フレームを送信する設定をします。
    　
