19.5.1　概要

この機能は，レイヤ2のプロトコルフレームを中継する機能です。中継するフレームにはスパニングツリーのBPDU，IEEE802.1XのEAPOLがあります。通常，これらレイヤ2のプロトコルフレームは中継しません。

中継するフレームは本装置では単なるマルチキャストフレームとして扱い，本装置のプロトコルには使用しません。

＜この項の構成＞

(1)　BPDUフォワーディング機能

(2)　EAPOLフォワーディング機能

(1)　BPDUフォワーディング機能

本装置でスパニングツリーを使用しない場合にBPDUを中継できます。VLANトンネリングでこの機能を使用すると，ユーザのBPDUを通過させることができます。その際，VLANトンネリング網のすべてのエッジ装置，コア装置でBPDUフォワーディング機能を設定する必要があります。

(2)　EAPOLフォワーディング機能

本装置でIEEE802.1Xを使用しない場合にEAPOLを中継できます。本装置を，Authenticatorと端末（Supplicant）の間のL2スイッチとして用いるときにこの機能を使用します。

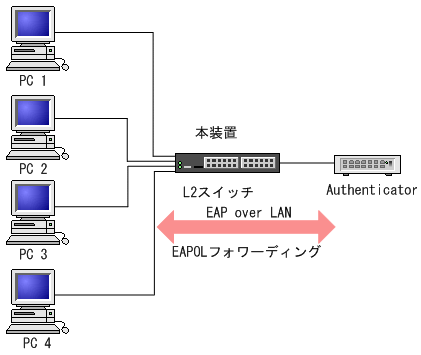

図19-4　EAPOLフォワーディング機能の適用例
