コンフィグレーションガイド Vol.1

14.2.9　フローコントロールの設定

本装置では，フローコントロールをポート単位に設定したり，装置内の全ポートでフローコントロールを無効にしたりできます。装置内の全ポートでフローコントロールを無効にすると，ポート単位のフローコントロールの設定はコンフィグレーションファイルに残りますが，動作しません。

＜この項の構成＞

(1)　ポート単位のフローコントロールの設定

(2)　全ポート共通のフローコントロールの設定

(3)　フローコントロールのルーズモード設定

(1)　ポート単位のフローコントロールの設定

［設定のポイント］

フローコントロールの設定内容は，相手装置と矛盾しないように決定してください。

［コマンドによる設定］

1. (config)# interface tengigabitethernet 0/25
   (config-if)# shutdown
   イーサネットインタフェースをシャットダウンします。
   　

2. (config-if)# flowcontrol send off
   (config-if)# flowcontrol receive off
   相手装置とのポーズパケット送受信を停止します。
   　

3. (config-if)# no shutdown
   イーサネットインタフェースのシャットダウンを解除します。
   　


(2)　全ポート共通のフローコントロールの設定

［設定のポイント］

装置内の全ポートでフローコントロールを無効にします。

［コマンドによる設定］

1. (config)# system flowcontrol off
   全ポートで相手装置とのポーズパケット送受信の停止を設定します。
   　

2. (config)# save
   (config)# exit
   保存して，コンフィグレーションモードから装置管理者モードに移行します。
   　

3. # restart vlan
   VLANプログラムを再起動します。全ポートで相手装置とのポーズパケット送受信を停止します。すべてのイーサネットインタフェースが再初期化され，VLANを構成しているポートは一時的にデータの送受信ができなくなります。
   　


(3)　フローコントロールのルーズモード設定

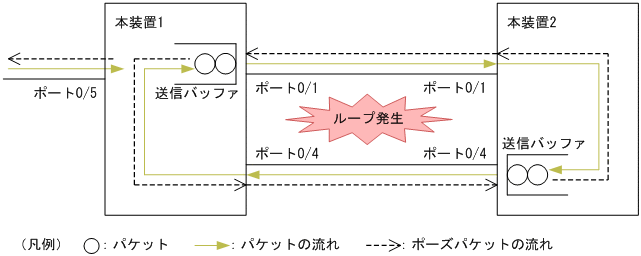

サーバへの接続などで，パケットの損失をできるだけ防ぎたい場合は，厳密なフローコントロールが求められます。しかし，相互に厳密なフローコントロールを行うと，瞬間的なループ状態を契機として次の図に示すようにお互いが送信規制されたままの状態となるおそれがあります。フローコントロールのルーズモードは，このようなネットワークでフローコントロールを行う場合に適したモードです。

図14-3　相互に送信規制する例

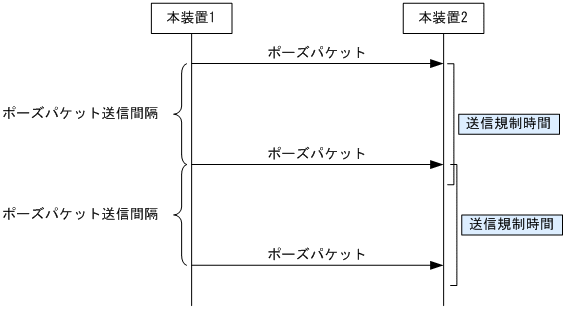

デフォルト動作の場合，“ポーズパケット送信間隔≦送信規制時間”となるため，ポーズパケットの受信側では送信が完全に停止します。デフォルトでの動作シーケンスを次の図に示します。

図14-4　デフォルトでの動作シーケンス

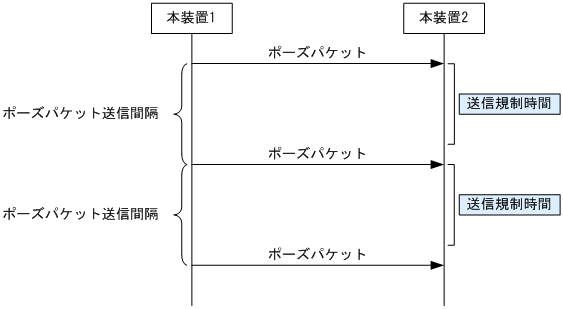

ルーズモードの場合，“ポーズパケット送信間隔＞送信規制時間”となるため，本装置同士の接続でも送信が完全に停止し続けることがありません。ルーズモードでの動作シーケンスを次の図に示します。

図14-5　ルーズモードでの動作シーケンス

［設定のポイント］

フローコントロールのルーズモードを設定します。

［コマンドによる設定］

1. (config)# interface tengigabitethernet 0/25
   (config-if)# shutdown
   イーサネットインタフェースをシャットダウンします。
   　

2. (config-if)# flowcontrol send on loose
   相手装置とのポーズパケット送信をルーズモードにします。
   　

3. (config-if)# no shutdown
   イーサネットインタフェースのシャットダウンを解除します。
