30.1.8　IPv6 PIM-SSMの設定

＜この項の構成＞
(1)　IPv6 PIM-SSMアドレスの設定
(2)　MLDv1/MLDv2（EXCLUDEモード）でIPv6 PIM-SSMを連携動作させる設定

(1)　IPv6 PIM-SSMアドレスの設定

［設定のポイント］
本装置でIPv6 PIM-SSMを使用するにはグローバルコンフィグレーションモードで次の設定をします。本設定によってIPv6 PIM-SMが設定されたインタフェースでは，指定したSSMアドレス範囲でIPv6 PIM-SSMが動作します。本装置で使用できるSSMアドレス設定は一つだけです。例として，PIM-SSMが動作するSSMアドレス範囲をff35::/16とした設定を示します。

［コマンドによる設定］
  1. (config)# ipv6 access-list GROUP2
    (config-ipv6-acl)# permit ipv6 any ff35::/16
    (config-ipv6-acl)# exit
    SSMアドレス範囲のアクセスリストを作成します。
    　
  2. (config)# ipv6 pim ssm range GROUP2
    IPv6 PIM-SSMを使用できるようにします（SSMアドレス範囲は手順1で作成したアクセスリストを指定します）。
    　

(2)　MLDv1/MLDv2（EXCLUDEモード）でIPv6 PIM-SSMを連携動作させる設定

［設定のポイント］

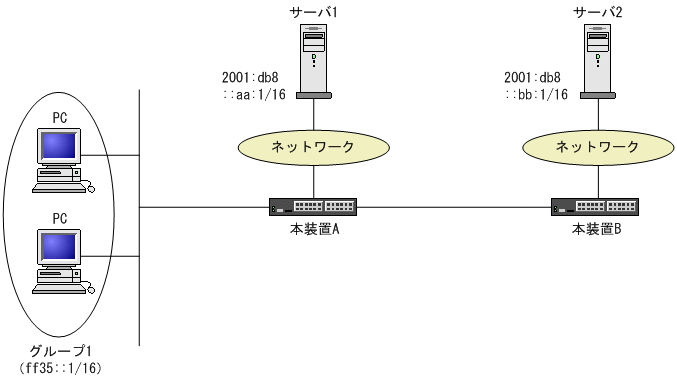

MLDv1/MLDv2（EXCLUDEモード）ではソースアドレスが特定できないためPIM-SSMへの連携ができません。本装置では，PIM-SSMが動作するグループアドレスとソースアドレスの設定をすることでPIM-SSMへの連携を行います。例として，グループアドレスをff35::1とし，二つのサーバを使用する場合，サーバ1のソースアドレスを2001:db8::aa:1，サーバ2のソースアドレスを2001:db8::bb:1としたPIM-SSM構成例を次の図に示します。

図30-1　PIM-SSM構成例

[図データ]

［コマンドによる設定］
  1. (config)# ipv6 access-list GROUP3
    (config-ipv6-acl)# permit ipv6 any host ff35::1
    (config-ipv6-acl)# exit
    グループアドレスを指定したアクセスリストを作成します。
    　
  2. (config)# ipv6 mld ssm-map static GROUP3 2001:db8::aa:1
    (config)# ipv6 mld ssm-map static GROUP3 2001:db8::bb:1
    PIM-SSMが動作するグループアドレス，およびサーバ1とサーバ2のソースアドレスを設定します（グループアドレスは手順1.で作成したアクセスリストを指定します）。
    　
  3. (config)# ipv6 mld ssm-map enable
    IPv6 PIM-SSMを使用できるようにします。
    　
