15.2.3　IPv4 PIM-SM情報の確認

本装置のIPv4マルチキャストルーティング情報で，PIM-SM機能を設定した場合の確認内容には次のものがあります。

＜この項の構成＞
(1)　インタフェース情報
(2)　隣接情報
(3)　送信元ルート情報
(4)　PIM-SM BSR情報
(5)　PIM-SM ランデブーポイント情報
(6)　PIM-SM ルーティング情報

(1)　インタフェース情報

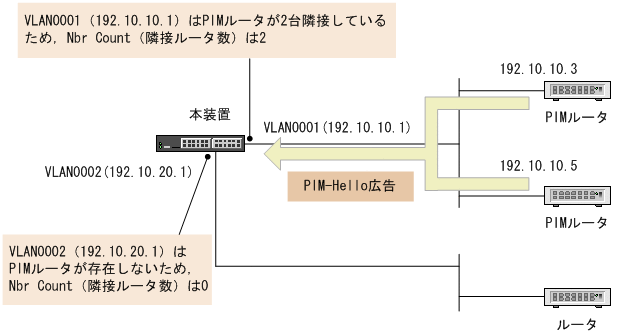

show ip pim interfaceを実行して，次のことを確認してください。

(2)　隣接情報

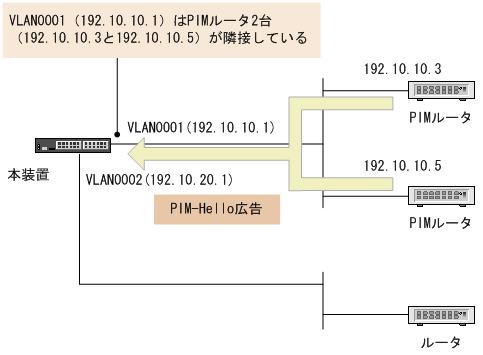

show ip pim neighborを実行し，当該インタフェースのNeighbor Address内のIPアドレスで隣接相手を確認してください。ある特定の隣接が存在しない場合，隣接ルータがPIM-Helloを広告していない可能性があります。隣接ルータを調査してください。

図15-5　show ip pim neighborコマンドの実行結果

> show ip pim neighbor
Date 20XX/08/01 15:20:00 UTC
Address         Interface       Neighbor Address Uptime  Expires
192.10.10.1     VLAN0001        192.10.10.3      00:05   01:40
                                192.10.10.5      00:10   01:35
>

[図データ]

(3)　送信元ルート情報

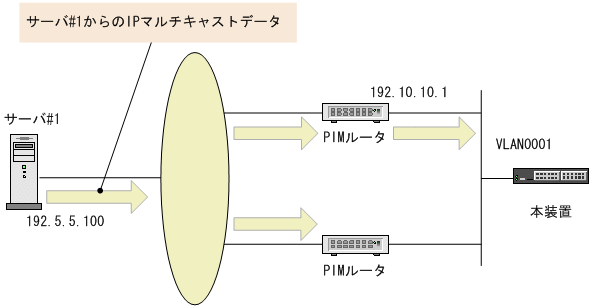

show ip rpfコマンドを実行し，送信元のルート情報を確認してください。

図15-6　show ip rpfコマンドの実行結果

> show ip rpf 192.5.5.100
Date 20XX/08/01 15:20:00 UTC
RPF information for ? (192.5.5.100):
If VLAN0001 NextHop 192.10.10.1 Proto 103

[図データ]

(4)　PIM-SM BSR情報

show ip pim bsrを実行し，BSRアドレスが表示されていることを確認してください。”----”表示の場合，BSRがBootstrapメッセージを広告していないか，BSRが存在していない可能性があります。BSRを調査してください。なお，PIM-SSMではBSRは使用しませんのでご注意ください。

図15-7　show ip pim bsrコマンドの実行結果

> show ip pim bsr
Date 20XX/08/01 15:20:00 UTC
Status : Not Candidate Bootstrap Router
BSR Address : 192.10.10.10
    Priority: 100    Hash mask length: 30
    Uptime  : 03:00
    Bootstrap Timeout : 130 seconds
>

(5)　PIM-SM ランデブーポイント情報

show ip pim rp-mappingを実行し，該当のIPv4マルチキャストグループアドレスに対するC-RP Addressが表示されていることを確認してください。表示のない場合，BSRがBootstrapメッセージを広告していないか，ランデブーポイントまたはBSRが存在していない可能性があります。ランデブーポイントおよびBSRを調査してください。なお，PIM-SSMではランデブーポイントは使用しませんのでご注意ください。

図15-8　show ip pim rp-mappingコマンドの実行結果

> show ip pim rp-mapping
Date 20XX/04/20 15:20:00 UTC
Status : Not Candidate Rendezvous Point
Total: 2 routes, 2 groups, 1 RP
Group/Masklen       C-RP Address Priority Uptime  Expires
224.100.100.0/24    192.1.1.1         100 02:00   02:30
224.100.200.0/24    192.1.1.1         100 02:00   02:30
>

(6)　PIM-SM ルーティング情報

show ip mrouteコマンドを実行し，当該宛先アドレスへの経路が存在するかどうかを確認してください。（S,G）エントリが存在しない場合は，（*,G）エントリが存在しているかを確認してください。（*,G）が存在しない場合，およびincoming，outgoingが正しくない場合は隣接ルータを調査してください。なお，PIM-SSMでは（*,G）は使用しません（存在しません）。

図15-9　PIM-SMマルチキャストルート情報の表示

> show ip mroute
Date 20XX/04/20 15:20:00 UTC
Total: 5 routes, 4 groups, 2 sources

(S,G) 3 routes  -----------------------------------------------------------
Group Address    Source Address   Protocol Flags  Uptime   Expires  Assert
224.100.100.10   192.1.1.1        SM       F       02:00    02:30    01:00
    incoming: VLAN0001(192.1.1.3)        upstream: Direct, reg-sup: 30s
    outgoing: VLAN0002(192.1.2.3)        uptime 02:30, expires 00:40

224.100.100.20   192.1.1.1        SM       F       02:00    02:30    01:00
    incoming: VLAN0001(192.1.1.3)        upstream: Direct
    outgoing: register <Register to 192.1.5.1>

224.100.100.30   192.1.4.1        SM       F       02:00    02:30    01:00
    incoming: VLAN0001(192.1.1.3)        upstream: 192.1.1.5
    outgoing: VLAN0002(192.1.2.3)        uptime 02:30, expires 00:40

(*,G) 2 routes  -----------------------------------------------------------
Group Address    RP Address       Protocol Flags  Uptime   Expires  Assert
225.100.100.10   192.1.5.1        SM       R       02:00    02:30    01:00
    incoming: register                   upstream: This System
    outgoing: VLAN0002(192.1.2.3)        uptime 02:30, expires 00:40

225.100.100.10   192.1.5.1        SM       R       02:00    02:30    01:00
    incoming: VLAN0001(192.1.1.3)        upstream: 192.1.1.2
    outgoing: VLAN0003(192.1.3.3)        uptime 02:30, expires 00:40
>
