14.5.3　適応ネットワーク構成例

＜この項の構成＞

(1)　PIM-SMを使用する構成

(2)　PIM-SSMを使用する構成

(1)　PIM-SMを使用する構成

本構成は次の場合に適応します。

• マルチキャストパケットを送信するユーザを限定しない場合
• マルチキャストパケットを送信するユーザが多数存在する場合

［ネットワークの環境］

1. 前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です。
2. 本装置間のマルチキャストルーティングプロトコルはPIM-SMを使用します。
3. 各グループと本装置間のグループ管理制御はIGMPを使用します。
4. 一つの装置をランデブーポイントおよびBSRとします。
5. ランデブーポイントを静的ランデブーポイントとして指定することもできます。この場合，システム立ち上げ時のランデブーポイント決定までの時間を短縮できます。

［構成図］

構成図を次に示します。

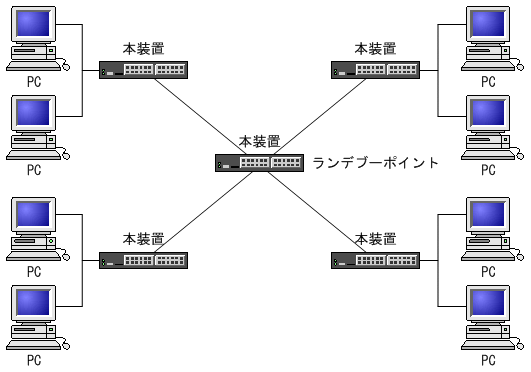

図14-20　PIM-SMを使用する構成図

(2)　PIM-SSMを使用する構成

本構成は次の場合に適応します。

• マルチキャストパケットを送信するユーザを限定する場合（主に配信サーバなど）
• ブロードバンドマルチキャスト通信を行う場合
• 多チャンネルマルチキャスト通信を行う場合

［ネットワークの環境］

1. 前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です。
2. 本装置間のマルチキャストルーティングプロトコルはPIM-SSMを使用します。PIM-SSMはPIM-SMの拡張機能です。
3. グループ管理制御はIGMPv2を使用します（IGMPv2でSSMを連携動作させる設定が必要です）。

［構成図］

構成図を次に示します。

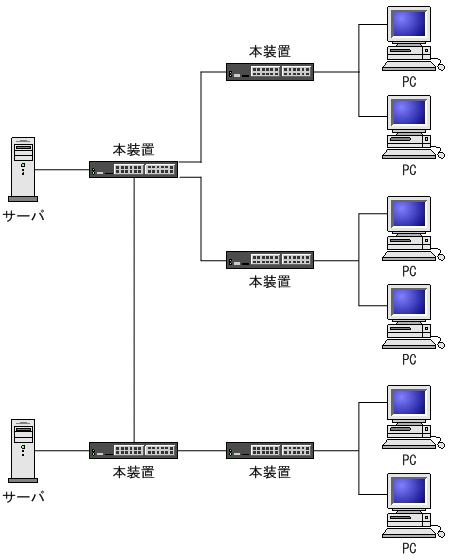

図14-21　PIM-SSMを使用する構成図
