6.1.3　ループコネクタの配線仕様

＜この項の構成＞

(1)　10BASE-T/100BASE-TX用ループコネクタ

(2)　10BASE-T/100BASE-TX/1000BASE-T用ループコネクタ

(3)　40GBASE-SR4用ループコネクタ

(1)　10BASE-T/100BASE-TX用ループコネクタ

次の図のように，ケーブルをコネクタに差込み，圧着工具で圧着します。

図6-3　10BASE-T/100BASE-TX用ループコネクタの配線仕様

(2)　10BASE-T/100BASE-TX/1000BASE-T用ループコネクタ

1. あらかじめ6〜7cmの2本のより対線を作ります。


   図6-4　より対線



2. 次の図のように，ケーブルをコネクタに差込み，圧着工具で圧着します。

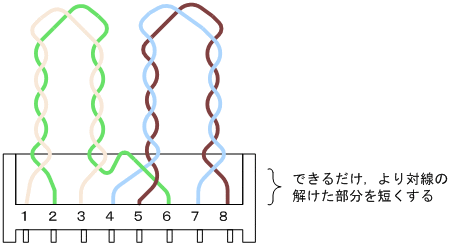

   図6-5　10BASE-T/100BASE-TX/1000BASE-T用ループコネクタの配線仕様



なお，上記ループコネクタでの1000BASE-Tのループ動作は，本装置だけで動作を保証します（1000BASE-Tのコネクタを使用するループ動作は，規格上規定されていない独自動作です）。

(3)　40GBASE-SR4用ループコネクタ

次の図のような配線仕様のループコネクタを使用してください。

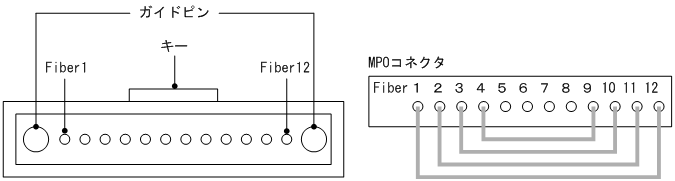

図6-6　40GBASE-SR4用ループコネクタの配線仕様
