6.1 回線をテストする

回線テストでは,テスト種別ごとに,テストフレームの折り返し位置が異なります。回線テスト種別ごとのフレームの折り返し位置を次の図に示します。

なお,スタック構成時の回線テストは未サポートです。

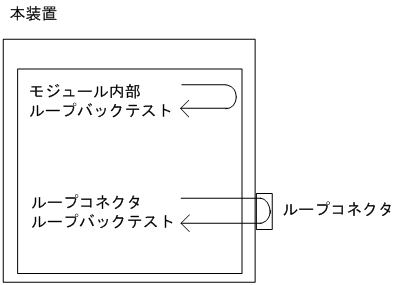

図6-1 回線テスト種別ごとのフレームの折り返し位置

[図データ]

表6-1 テスト種別と確認できる障害部位

テスト種別 フレームの折り返し位置 確認できる障害部位
モジュール内部
ループバックテスト
装置
  • AX6700S,AX6600SおよびAX6300Sの場合
    NIF(RJ45コネクタおよびトランシーバを除く)
  • AX3800S,AX3600SおよびAX2400Sの場合
    装置(RJ45コネクタおよびトランシーバを除く)
ループコネクタ
ループバックテスト
ループコネクタ
  • AX6700S,AX6600SおよびAX6300Sの場合
    NIF(RJ45コネクタおよびトランシーバ含む)
  • AX3800S,AX3600SおよびAX2400Sの場合
    装置(RJ45コネクタおよびトランシーバ含む)
<この節の構成>
6.1.1 モジュール内部ループバックテスト
6.1.2 ループコネクタループバックテスト
6.1.3 ループコネクタの配線仕様
