2.1.2　予備電源機構（EPU）を使用する場合

【ステップ1】　装置本体の設置

装置本体を19型キャビネットラックに搭載します。

卓上に設置する場合は，「AX3800S・AX3600S・AX2400Sハードウェア取扱説明書」を参照してください。

付属のラック固定金具はM5のネジに対応しています。M5のネジに対応したラックを準備してください。

  1. 装置本体にラック固定金具を取り付けます。

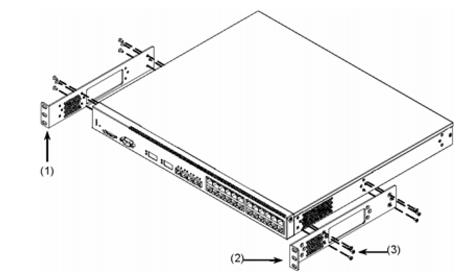

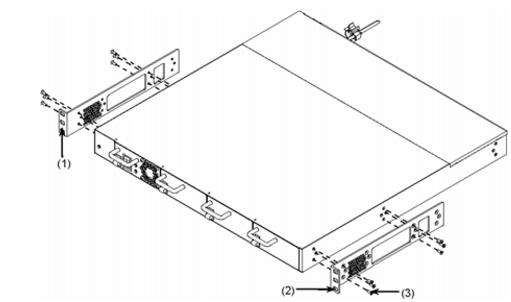

図2-30　装置本体へのラック固定金具の取り付け
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

ラック搭載時，本装置の正面側に100mmのスペース（ケーブル引き出し用）が確保できない場合は，次図のようにラック固定金具を前面側に50mm突出させて取り付けてください。

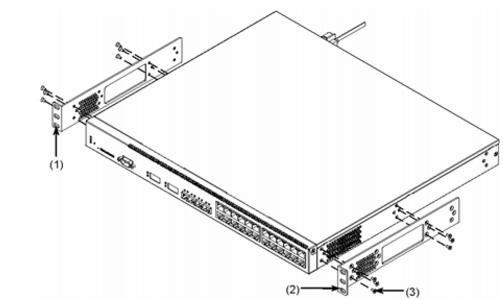

図2-31　装置本体へのラック固定金具の取り付け（50mm奥に調整する場合）
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

ラック固定金具を装置に取り付けるときには，付属のネジを使用してください。

ラック固定金具には4種類のものがあります。
  • AC電源モデルおよびDC電源モデル用　...ネジ穴12個
  • AC電源（PoE）モデル，電源冗長モデル（AX3630S，AX3640S），およびEPU用　...ネジ穴12個，「24P/EPU」のラベル表示あり
  • 電源冗長モデル（AX3650S）用　...ネジ穴10個
  • 電源冗長モデル（AX3830S）用　...ネジ穴20個
装置に取り付ける場合は，正しい組み合わせで使用してください。

ラック固定金具には（L）と（R）があります。ラック固定金具（L）には金具側面に「L」の刻印が，ラック固定金具（R）には「R」の刻印があります。

  1. 装置本体をラックへ搭載します。

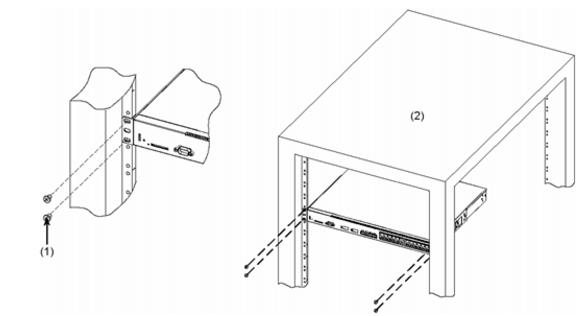

図2-32　装置本体のラック搭載
(1) ネジ（M5，4本）
(2) 19型キャビネットラック

装置をラックに搭載する場合は，装置が安定した状態にあるかを十分確認して作業してください。不安定な状態で作業した場合，落下や転倒によるけがの原因となります。

装置をラックに取り付けるときには，ラックに付属しているM5のネジを使用してください。

【ステップ2】　予備電源機構（EPU）の設置と電源モジュールの取り付け

予備電源機構（EPU）を19型キャビネットラックに搭載します。1台のEPUから複数の装置に予備電源を給電する場合，EPUに電源モジュールを取り付けます。

予備電源機構（EPU）を移動させる場合は，電源モジュールの取っ手を持たないでください。取っ手が外れて装置が落下し，けがの原因となることがあります。また，変形して，火災・感電の原因となることがあります。

卓上に設置する場合は，「AX3800S・AX3600S・AX2400Sハードウェア取扱説明書」を参照してください。

付属のラック固定金具はM5のネジに対応しています。M5のネジに対応したラックを準備してください。

  1. EPUにラック固定金具を取り付けます。

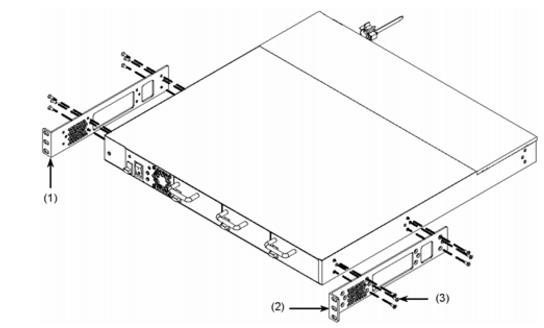

図2-33　予備電源機構へのラック固定金具の取り付け
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

ラック搭載時，本装置の正面側に100mmのスペース（ケーブル引き出し用）が確保できない場合は，次図のようにラック搭載金具を前面側に50mm突出させて取り付けてください。

図2-34　予備電源機構へのラック固定金具の取り付け（50mm奥に調整する場合）
(1) ラック固定金具（L）
(2) ラック固定金具（R）
(3) ネジ（M3×6，12本）

ラック固定金具を装置に取り付けるときには，付属のネジを使用してください。

ラック固定金具には2種類のものがあります。
  • AC電源モデルおよびDC電源モデル用
  • AC電源（PoE）モデル，電源冗長モデルおよびEPU用
AC電源（PoE）モデル，電源冗長モデルおよびEPU用のものには，「24P/EPU」と記載されたラベルがあります。
装置に取り付ける場合は，正しい組み合わせで使用してください。

ラック固定金具には（L）と（R）があります。ラック固定金具（L）には金具側面に「L」の刻印が，ラック固定金具（R）には「R」の刻印があります。

  1. EPUをラックへ搭載します。

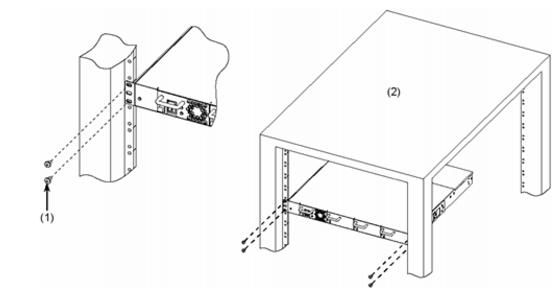

図2-35　EPUのラック搭載
(1) ネジ（M5，4本）
(2) 19型キャビネットラック

装置をラックに搭載する場合は，装置が安定した状態にあるかを十分確認して作業してください。不安定な状態で作業した場合，落下や転倒によるけがの原因となります。

装置をラックに取り付けるときには，ラックに付属しているM5のネジを使用してください。

  1. EPUに電源モジュールを取り付けます（「カチッ」と音がするまで挿入します）。
電源モジュールの取り付け，取り外しは，電源モジュールの電源スイッチをOFFにして行ってください。

以下は予備電源機構EPU-Aのスロット2に電源モジュールの取り付け，取り外しを行う場合の例です。EPU-Aの他のスロット，およびEPU-Bの場合も同様に作業を行ってください。

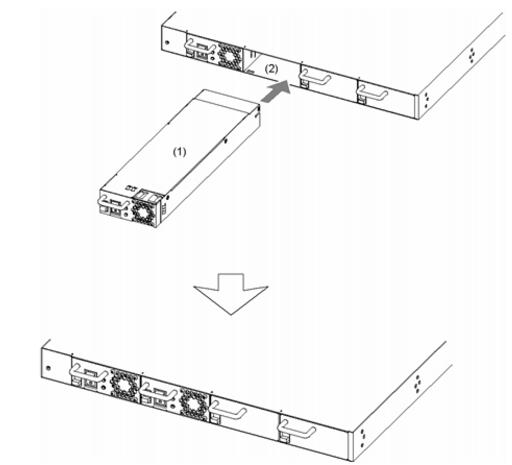

図2-36　電源モジュールの取り付け
(1) 電源モジュール
(2) 電源モジュールスロット

【ステップ3】　装置本体への電源ケーブルの取り付け

装置背面のAC電源コネクタに付属の電源ケーブルを取り付けます。

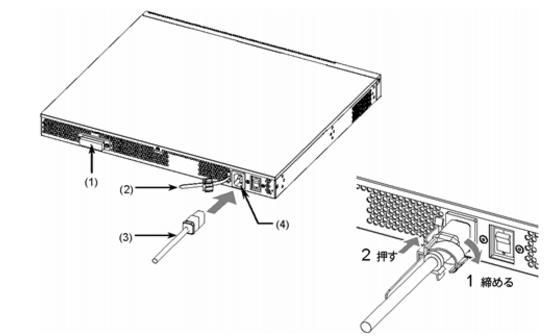

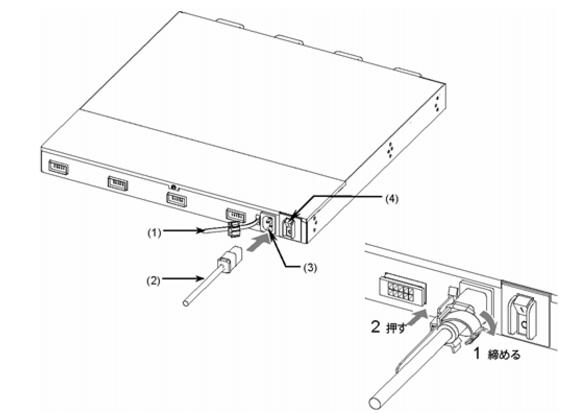

図2-37　AC電源ケーブルの取り付け
(1) 予備電源給電コネクタ（保護キャップ付き）
(2) ケーブルクランプ
(3) AC電源ケーブル
(4) AC電源コネクタ

本装置をAC100Vで使用する場合，電源ケーブルは付属のものを使用してください。付属以外のものを使用すると，火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

AC電源モデルをAC200Vで使用する場合，電源ケーブルは弊社が指定する仕様のものを使用してください。 それ以外のものを使用すると，火災・感電の原因となります。

必ず接地付きのコンセントを使用してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

保護キャップはケーブルを取り付けるとき以外は取り外さないでください。保護キャップを取り外したまま使用すると，火災・感電の原因となります。

電源ケーブルの取り付け，取り外しは，本装置の電源スイッチをOFFにして行ってください。

ラックに搭載している場合は，ラック付属のケーブルホルダーで電源ケーブルを固定し，ケーブルの根元に負荷がかからないようにしてください。

弊社が指定する仕様の電源ケーブルについては，「AX3800S・AX3600S・AX2400Sハードウェア取扱説明書」を参照してください。

【ステップ4】　EPUへの電源ケーブルの取り付け

EPUに電源ケーブルを取り付ける手順について説明します。

EPUには，AC電源ケーブルと，装置本体に予備電源を給電するための予備電源給電ケーブルを接続します。

必ず接地付きのコンセントを使用してください。接地を取らずに使用すると，感電の原因となるとともに，電気的雑音により，障害発生の原因となります。

ラックに搭載している場合は，ラック付属のケーブルホルダーで電源ケーブルを固定し，ケーブルの根元に負荷がかからないようにしてください。

以下は予備電源機構EPU-Aの場合の例です。EPU-Bの場合も同様に作業を行ってください。

  1. EPUにAC電源ケーブルを取り付けます。
図2-38　AC電源ケーブルの取り付け
(1) ケーブルクランプ
(2) AC電源ケーブル
(3) AC電源コネクタ
(4) 主電源スイッチ

電源ケーブルは付属のものを使用してください。付属以外のものを使用すると，火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

電源ケーブルの取り付け，取り外しは，EPUの主電源スイッチをOFFにして行ってください。

  1. EPUに予備電源給電ケーブルを取り付けます（「カチッ」と音がするまで挿入します）。
図2-39　予備電源給電ケーブルの取り付け（予備電源機構側）
(1) 予備電源給電コネクタ（保護キャップ付き）
(2) 予備電源給電コネクタ
(3) 予備電源給電ケーブル

保護キャップはケーブルを取り付けるとき以外は取り外さないでください。保護キャップを取り外したまま使用すると，火災・感電の原因となります。

予備電源給電ケーブルの取り付け，取り外しは，取り付け，取り外しを行うスロットの電源モジュールの電源スイッチをOFFにして行ってください。

1台の予備電源機構（EPU）から複数の装置に予備電源を給電する場合は，予備電源給電コネクタ2以降にも予備電源給電ケーブルを取り付けます。その場合は，保護キャップを取り外して予備電源給電ケーブルを取り付けてください。
また，取り外した保護キャップは大切に保管しておいてください。

  1. 装置本体に予備電源給電ケーブルを取り付けます（「カチッ」と音がするまで挿入します）。

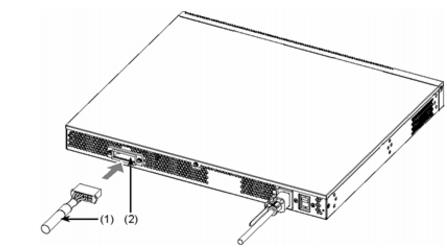

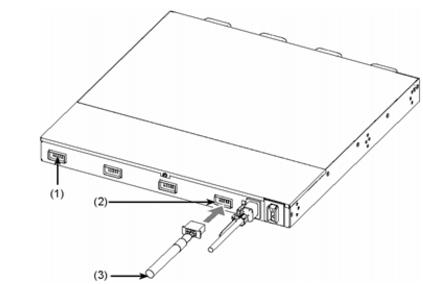

図2-40　予備電源給電ケーブルの取り付け（装置側）
(1) 予備電源給電ケーブル
(2) 予備電源給電コネクタ（保護キャップ付き）

保護キャップを取り外して予備電源給電ケーブルを取り付けてください。
また，取り外した保護キャップは大切に保管してください。

【ステップ5】　ダミーメモリカードの取り付け

「カチッ」と音がするまでダミーメモリカード（以下ダミーカード）を挿入し，ゆっくり指を離します。（ダミーカードの大きな切り欠きがある部分を左側にして取り付けてください。）

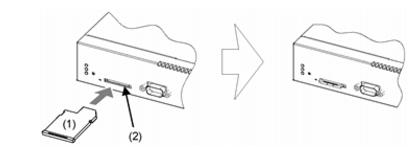

図2-41　ダミーカードの取り付け
(1) ダミーカード
(2) メモリカードスロット

ダミーカードを取り付ける場合は，ダミーカードを強く押したり，指ではじいたりしないでください。メモリカードスロットのコネクタ部を破損するおそれがあります。

メモリカードスロットにほこりが付着しているときは，乾いた布などでほこりを除去してから取り付けてください。

【ステップ6】　トランシーバの取り付け

トランシーバをご購入いただいている場合はトランシーバを取り付けます。

レバーを図のように起こしたまま，「カチッ」と音がするまでトランシーバを挿入します。

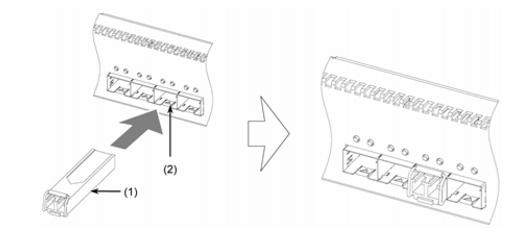

図2-42　トランシーバの取り付け（上側のポート）
(1) SFP
(2) SFPスロット

SFP+の場合も同様にSFP+スロットに，XFPの場合はXFPスロットに取り付けてください。

【ステップ7】　セットアップ端末の接続

本装置にセットアップ端末を接続します。

  1. 本装置のCONSOLEポートにセットアップ端末を接続します。セットアップ端末を接続するには，RS-232Cクロスケーブルを使用します。

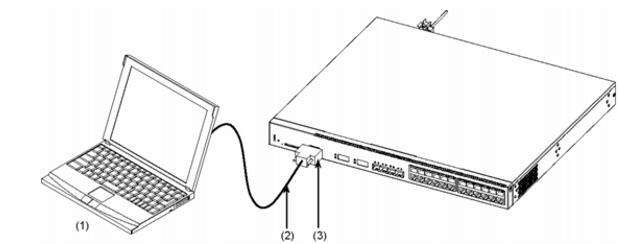

図2-43　セットアップ端末の接続
(1) セットアップ端末
(2) RS-232Cクロスケーブル
(3) CONSOLEポート

接続後はネジを締めてください。また，しっかり固定されていることを確認してください。

RS-232Cクロスケーブルの詳細については，「1.4　 必要なものの準備」を参照してください。

  1. セットアップ端末を起動します。
  2. 通信ソフトを起動します。
  3. 通信ソフトの設定を行います。
通信パラメータについては，「1.4　 必要なものの準備」を参照してください。また，通信ソフトの設定方法については，通信ソフトのマニュアルを参照してください。

【ステップ8】　インタフェースケーブルの取り付け

インタフェースポートにインタフェースケーブルを取り付けます。

PoE接続する場合，UTPケーブルを取り付けてから2秒以内に取り外し，取り付けを行うと，受電側の機器の電力クラスを正しく認識できないことがあります。
取り外して再度取り付けを行う場合は，2秒以上間隔を空けて取り付け直してください。

【ステップ9】　装置本体の電源の投入

装置本体の電源スイッチをONにします。

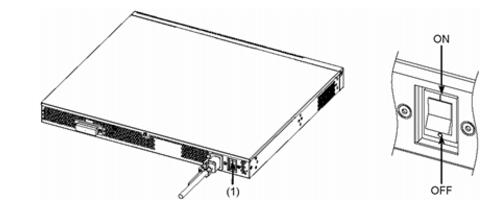

図2-44　電源の投入
(1) 電源スイッチ

【ステップ10】　EPUの電源の投入

EPUおよび電源モジュールのスイッチをONにして，装置に予備電源を給電します。

  1. EPUの主電源スイッチをONにします。

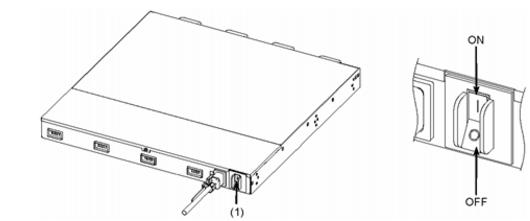

図2-45　電源の投入（EPU）
(1) 主電源スイッチ

予備電源機構（EPU）の主電源スイッチをONにする場合は，搭載されている電源モジュールの電源スイッチをすべてOFFにして行ってください。

  1. 電源モジュールの電源スイッチをONにします。

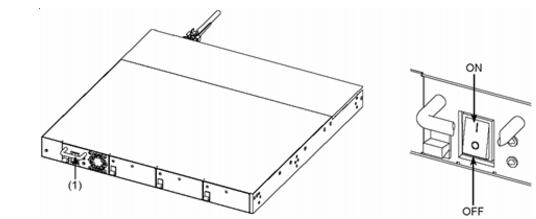

図2-46　電源の投入（電源モジュール）（EPU-Aの場合）
(1) 電源スイッチ

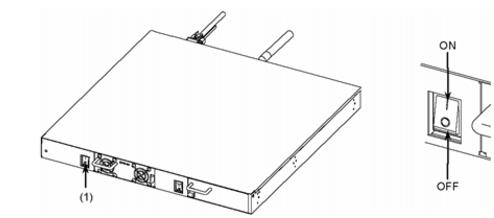

図2-47　電源の投入（電源モジュール）（EPU-Bの場合）
(1) 電源スイッチ

【ステップ11】　LEDの確認

装置，EPU，および電源モジュールのLEDを確認します。

  1. 装置正面パネルのST1 LEDを確認します。ST1 LEDが緑点灯すると，装置が立ち上がったことを表わします。
図2-48　LEDの確認
装置が立ち上がるまでの経過については，「2.2　 その他の作業」を参照してください。

ST1 LEDが赤点滅または赤点灯した場合，装置に障害が発生しています。装置に障害が発生した場合は，「AX6700S・AX6600S・AX6300S・AX3800S・AX3600S・AX2400Sトラブルシューティングガイド」を参照して対処してください。

  1. EPU正面パネルのPOWER LEDが緑点灯していることを確認します。

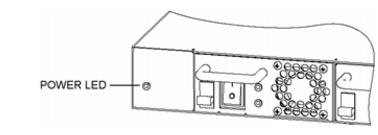

図2-49　LEDの確認
POWER LEDが緑点灯しない場合，EPUに電源が給電されていないか，またはEPUに障害が発生しています。
AC電源ケーブルが正しく取り付けられているか，また，電源設備の電源が投入されているか確認してください。
上記で解決できない場合は，「AX6700S・AX6600S・AX6300S・AX3800S・AX3600S・AX2400Sトラブルシューティングガイド」を参照して対処してください。

  1. 電源モジュールのLED（EPU-AMの場合DC-OK LED，EPU-BMの場合AC-OKおよびDC-OK）が緑点灯していることを確認します。

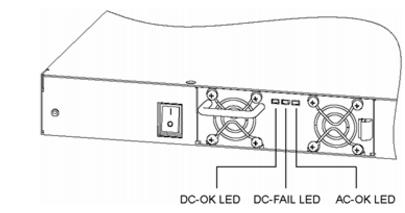

図2-50　LEDの確認（EPU-AMの場合）
図2-51　LEDの確認（EPU-BMの場合）
LED（EPU-AMの場合DC-OK LED，EPU-BMの場合AC-OKおよびDC-OK）が緑点灯しない場合，電源モジュールに電源が給電されていない可能性があります。電源モジュールの電源スイッチがONになっているか，電源モジュールが正しく取り付けられているか確認してください。
上記で解決できない場合は，「AX6700S・AX6600S・AX6300S・AX3800S・AX3600S・AX2400Sトラブルシューティングガイド」を参照して対処してください。

LED（EPU-AMの場合はDC-ALM LED，EPU-BMの場合DC-FAIL LED）が赤点灯した場合，電源モジュールに障害が発生しています。電源モジュールに障害が発生した場合は，「AX6700S・AX6600S・AX6300S・AX3800S・AX3600S・AX2400Sトラブルシューティングガイド」を参照して対処してください。
