クイックスタートガイド

1.4　必要なものの準備

セットアップには，本体およびオプションの他に，以下の機器を準備してください。

セットアップ端末

以下に示す機能をサポートするパーソナルコンピュータまたはワークステーションを準備してください。

表1-1　セットアップ端末の仕様

項　目		仕　様
通信ポート		RS-232Cポート
通信ソフト		Tera Term Pro（Version 2.3）または下記「通信設定」を満たした通信ソフト
通信設定	通信手順	ZMODEM手順
	通信パラメータ	8ビット，1ストップビット，パリティ無し
	通信速度*1	19,200bit/s，9,600bit/s，4,800bit/s，2,400bit/s，1,200bit/s
その他		CD-ROMドライブ*2

*1　工場出荷時，本装置のCONSOLEポートの通信速度は9,600bit/sに設定しています。

*2　オプションライセンスのインストールに使用します。

RS-232Cクロスケーブル

本装置にセットアップ端末を接続するには，RS-232Cクロスケーブル（両端D-sub9ピン（メス）付きでインチネジ（#4-40）のもの）を使用します。このケーブルは，一般の電気店で購入することができます。

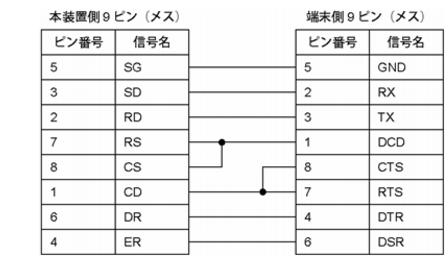

RS-232Cクロスケーブルのピン配置を以下に示します。

図1-4　RS-232Cクロスケーブルのピン配置

インタフェースケーブル

他の機器との接続にはインタフェースケーブルが必要です。インタフェースケーブルの詳細については，「AX3800S・AX3600S・AX2400Sハードウェア取扱説明書」を参照してください。

AC200V電源ケーブル

AC電源モデルおよび電源冗長モデルをAC200Vで使用する場合に必要です。AC200V電源ケーブルの準備の詳細については，「AX3800S・AX3600S・AX2400Sハードウェア取扱説明書」を参照してください。

DC電源ケーブル

電源冗長モデル（AX3630S，AX3640S）をDC-48Vで使用する場合に必要です。DC電源ケーブルの準備の詳細については，「AX3800S・AX3600S・AX2400Sハードウェア取扱説明書」を参照してください。
