5.5.3　電源冗長モデル（AX3830S-44XW，AX3830S-44X4QW）

装置の電源を入れたままでファンユニットを交換する場合，ファンユニットを取り外してから取り付けるまでを1分以内で行ってください。1分を過ぎると，装置内部の温度上昇により，障害発生の原因となります。

（1）  取り外し方

ラッチを矢印の方向にスライドさせ，そのままファンユニットを手前に引いて取り外します。

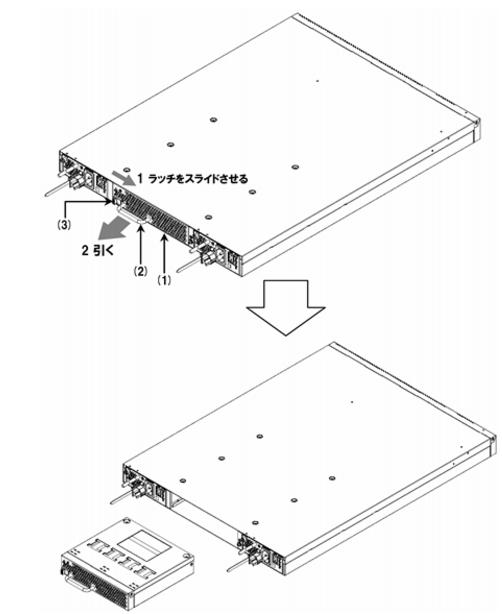

図5-17　ファンユニットの取り外し

(1) ファンユニット

(2) 取っ手

(3) ラッチ

（2）  取り付け方

「カチッ」と音がするまでファンユニットを挿入します。

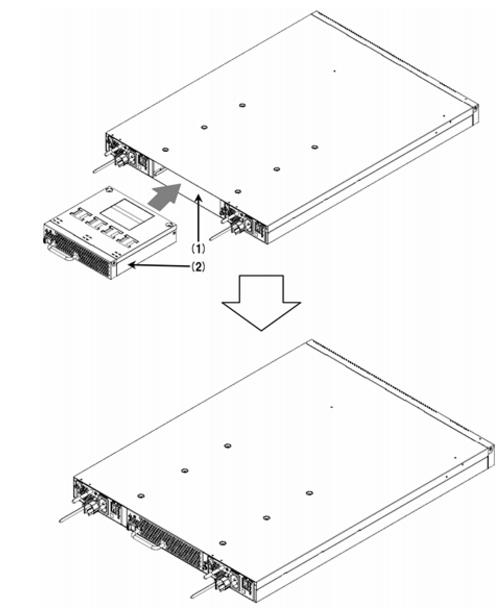

図5-18　ファンユニットの取り付け

(1) ファンユニットスロット

(2) ファンユニット
