4.12.2　光ファイバケーブル

光ファイバケーブルは，装置の電源を入れたままで取り付け，取り外しを行うことができます。

（1）光ファイバケーブル（LC2芯コネクタ）


	レーザー光を使用しています（レーザー光は無色透明で目には見えません）。光送受信部を直接のぞいたり，光学機器を通してのぞいたりしないでください。

コネクタを「カチッ」と音がするまで挿入します。

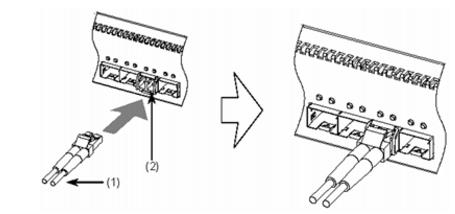

図4-66　光ファイバケーブル（LC2芯コネクタ）

(1) 光ファイバケーブル（LC2芯コネクタ）

(2) トランシーバ


	光コネクタの清掃については，「付録A　光コネクタの清掃」を参照してください。


	取り外す場合は，つめを押さえながら引き抜きます。


	上図はSFPに取り付ける場合の例です。SFP+，XFP，およびQSFP+の場合も同様に取り付けてください。

（2）光ファイバケーブル（LC1芯コネクタ）


	レーザー光を使用しています（レーザー光は無色透明で目には見えません）。光送受信部を直接のぞいたり，光学機器を通してのぞいたりしないでください。

コネクタを「カチッ」と音がするまで挿入します。

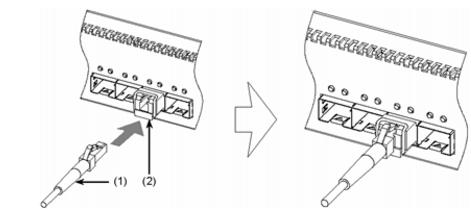

図4-67　光ファイバケーブル（LC1芯コネクタ）

(1) 光ファイバケーブル（LC1芯コネクタ）

(2) トランシーバ


	光コネクタの清掃については，「付録A　光コネクタの清掃」を参照してください。


	取り外す場合は，つめを押さえながら引き抜きます。

（3）光ファイバケーブル（MPOコネクタ）


	レーザー光を使用しています（レーザー光は無色透明で目には見えません）。光送受信部を直接のぞいたり，光学機器を通してのぞいたりしないでください。

MPOケーブルの取り付け用プラグ部を持ちながら，「カチッ」と音がするまでMPOコネクタを挿入します。

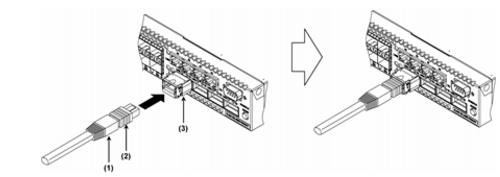

図4-68　光ファイバケーブル（MPOコネクタ）

(1) 光ファイバケーブル（MPOケーブル取り付け用プラグ部）

(2) 光ファイバケーブル（MPOケーブル取り外し用プラグ部）

(3) トランシーバ


	光コネクタの清掃については，「付録A　光コネクタの清掃」を参照してください。


	取り外す場合は，取り外し用プラグ部を持ちながら，MPOケーブルを引き抜きます。
