4.12.1 UTPケーブル
UTPケーブルは,装置の電源を入れたままで取り付け,取り外しを行うことができます。
(1) 取り付け方
UTPケーブルを取り付ける場合は,コネクタを「カチッ」と音がするまで挿入します。

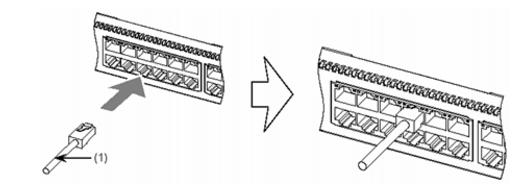

図4-59 UTPケーブルの取り付け(1) UTPケーブル
![]()
PoE接続する場合,UTPケーブルを取り付けてから2秒以内に取り外し,取り付けを行うと,受電側の機器の電力クラスを正しく認識できないことがあります。取り外して再度取り付けを行う場合は,2秒以上間隔を空けてください。
(2) 取り外し方
UTPケーブルを取り外す場合は,つめを押さえながら引抜きます。
(3) 取り外し方(UTPケーブル引抜き工具使用)
UTPケーブル引抜き工具が同梱されている装置は,UTPケーブルを取り外す際に,UTPケーブル引抜き工具を使用できます。
![]()
UTPケーブル引抜き工具は,同梱のものを使用してください。同梱以外のものを使用すると装置故障の原因となります。また,同梱のUTPケーブル引抜き工具を本装置以外で使用しないでください。本装置以外で使用した場合,装置故障の原因となります。
【ステップ1】
UTPケーブル引抜き工具を上下の向き(L字に曲がっている方が下側)に注意し,水平にゆっくり挿入します。

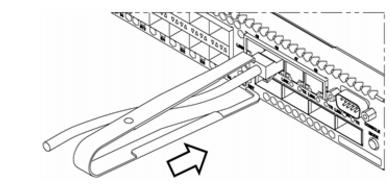

図4-60 UTPケーブル引抜き工具の挿入【ステップ2】
UTPケーブル引抜き工具のL字の先端部分が,RJ45コネクタのつめの下部に位置しているかを確認します。

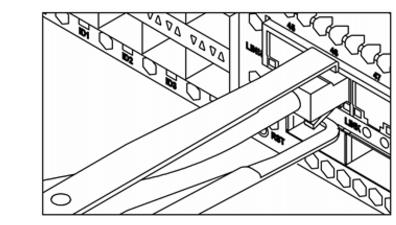

図4-61 UTPケーブル引抜き工具の挿入位置確認【ステップ3】
RJ45コネクタを上下から挟みこみ,UTPケーブル引抜き工具のL字の先端部分でRJ45コネクタのつめを掴みます。

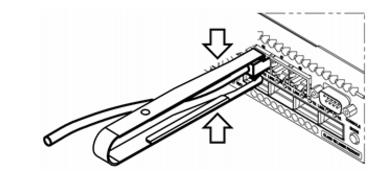

図4-62 上下から挟みこむ場合上下から挟みこむ操作がやりにくい場合は,UTPケーブル引抜き工具の下側を持ち,L字の先端部分でRJ45コネクタのつめだけを持ち上げます。

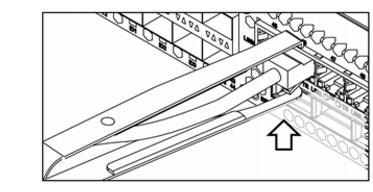

図4-63 下からつめだけ持ち上げる場合【ステップ4】
RJ45コネクタのつめを掴んだ(持ち上げた)状態で,UTPケーブルとUTPケーブル引抜き工具をゆっくり手前に引きます。

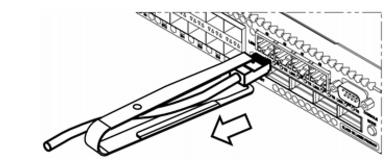

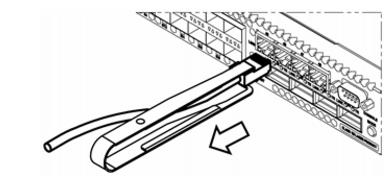

図4-64 UTPケーブルの取り外し(上下から挟みこむ場合)図4-65 UTPケーブルの取り外し(下からつめだけ持ち上げる場合)
![]() ![]() ![]() |
