4.12.3　ダイレクトアタッチケーブル

ダイレクトアタッチケーブルは，装置の電源を入れたままで取り付け，取り外しを行うことができます。

（1）  取り付け方

ケーブルの付け根の部分を持って「カチッ」と音がするまでコネクタを挿入します。

下図は，ダイレクトアタッチケーブル（SFP+用）の例です。ダイレクトアタッチケーブル（QSFP+用）の場合も同様に取り付けてください。

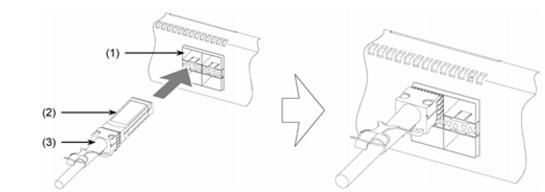

図4-69　ダイレクトアタッチケーブル（SFP+用）の取り付け（上側のポート）

(1) SFP+スロット

(2) コネクタ

(3) ケーブルの付け根

上図は，AX3650S-48T4XWの上側のSFP+スロットに取り付ける場合の例です。 AX3650S-24T6XW，AX3650S-20S6XWおよびAX3830Sの上側のSFP+スロットに取り付ける場合も，コネクタの向きを上図のようにして取り付けてください。 ただし，AX3650S-48T4XW，AX3830Sの下側のSFP+スロットに取り付ける場合は，次図のように，コネクタの向きを上下逆にして取り付けてください。

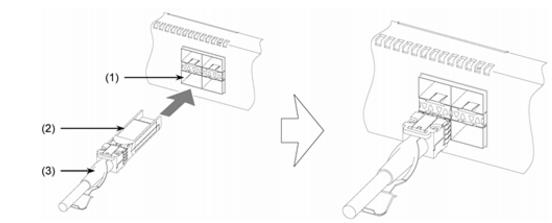

図4-70　ダイレクトアタッチケーブル（SFP+用）の取り付け（下側のポート）

(1) SFP+スロット

(2) コネクタ

(3) ケーブルの付け根

時間経過とともにケーブルがたわまないようにするため，ラック付属のケーブルホルダーでダイレクトアタッチケーブルを固定し，ケーブルの根元に負荷が掛からないようにしてください。

（2）  取り外し方

【ステップ1】

バックシェルを手で水平方向に軽く押さえながら，もう片方の手でプルタブを水平方向に引きます。

【ステップ2】

ロックが解除されたら，プルタブとバックシェルを引き抜きます。

ダイレクトアタッチケーブルを取り外す時は，ロックが解除されるのを確認してから，引き抜いてください。 ロックが解除されるのを確認せずに無理に引き抜くと，故障や破損の原因になります。

下図は，ダイレクトアタッチケーブル（SFP+用）の例です。ダイレクトアタッチケーブル（QSFP+用）の場合も同様に取り外してください。

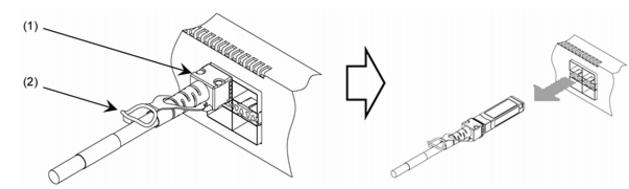

図4-71　ダイレクトアタッチケーブル（SFP+用）の取り外し

(1) バックシェル

(2) プルタブ
