4.4.2 ラック搭載
EPUはEIA規格準拠の19型キャビネットラックへ搭載することができます。
次の手順でラックに取り付けます。
【ステップ1】
装置にラック固定金具を取り付けます。

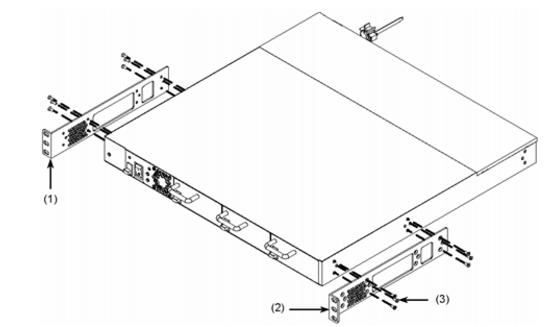

図4-11 ラック固定金具の取り付け(1) ラック固定金具(L)(2) ラック固定金具(R)(3) ネジ(M3×6,12本)
![]()
ラック搭載時,本装置の正面側にスペース(ケーブル引き出し用)が確保できない場合は,次図のようにラック固定金具を前面側に50mm突出させて取り付けてください。本装置の正面側に必要なスペース(ケーブル引き出し用)については,「表2-24 ラックの条件」を参照してください。

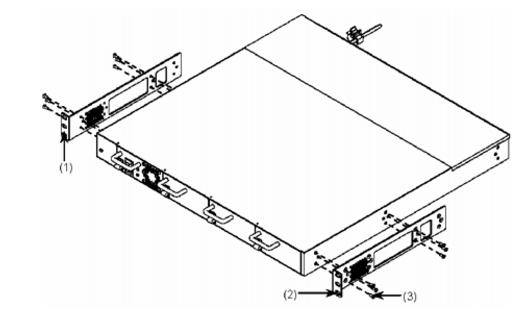

図4-12 ラック固定金具の取り付け(50mm奥に調整する場合)(1) ラック固定金具(L)(2) ラック固定金具(R)(3) ネジ(M3×6,12本)
【ステップ2】
装置をラックへ搭載します。

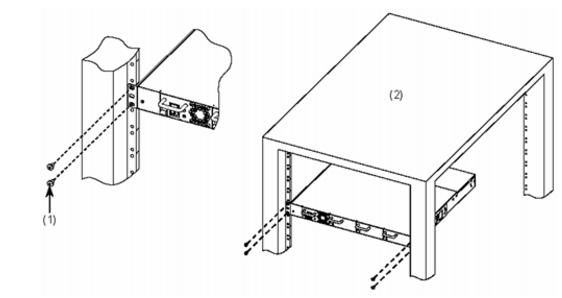

図4-13 ラックへの搭載(1) ネジ(M5,4本)(2) 19型キャビネットラック
![]() ![]() ![]() |
