4.4.3　電源モジュールの取り付けと取り外し

電源モジュールの取り付け，取り外しは，電源モジュールの電源スイッチをOFFにして行ってください。

以下は予備電源機構EPU-Aのスロット2に電源モジュールの取り付け，取り外しを行う場合の例です。EPU-Aの他のスロット，およびEPU-Bの場合も同様に作業を行ってください。

（1）  取り付け方

電源モジュールを「カチッ」と音がするまで挿入します。

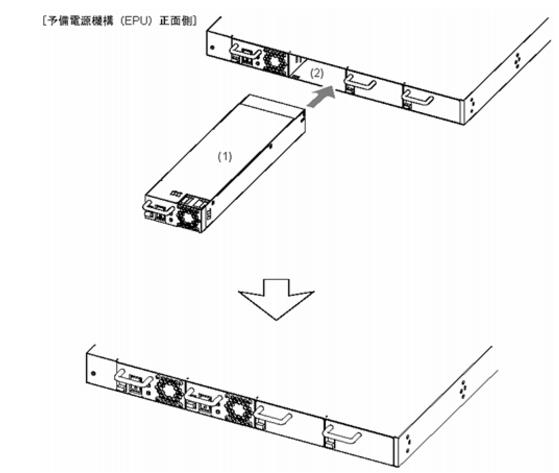

図4-14　電源モジュールの取り付け

(1) 電源モジュール

(2) 電源モジュールスロット

（2）  取り外し方

ラッチを矢印の方向に傾け，そのまま電源モジュールを手前に引いて取り外します（取り外すときは，取っ手を持って少し引き出し，下面を支えながら取り出してください）。

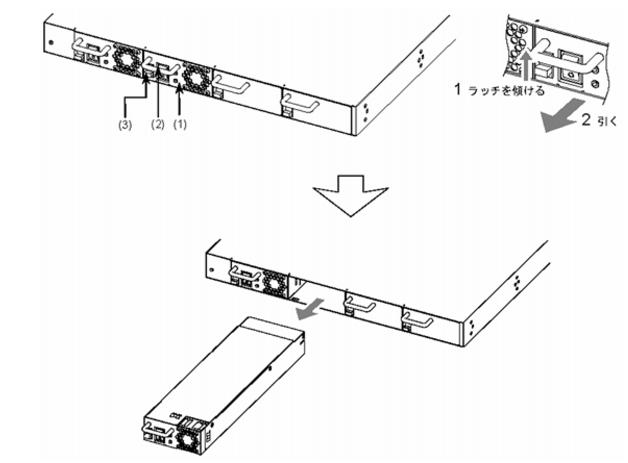

図4-15　電源モジュールの取り外し

(1) 電源モジュール

(2) 取っ手

(3) ラッチ
