2.8　保守エリア

本装置の保守エリアとして以下のスペースを確保してください。

（1）  卓上設置時の保守エリア

卓上設置時に必要な保守エリアは装置によって異なります。装置の正面側と背面側に必要な保守エリアについては，「表2-26　 正面側と背面側の保守エリア」を参照してください。

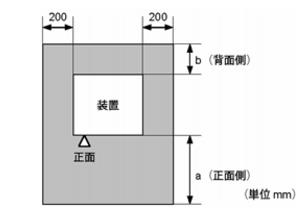

図2-6　卓上設置時の保守エリア

表2-26　正面側と背面側の保守エリア

装置	a（正面側）	b（背面側）
AC電源モデル AC電源（PoE）モデル DC電源モデル	200	200
電源冗長モデル（AX3630S，AX3640S）	200	300*1
電源冗長モデル（AX3650S，AX3830S）	200	400*1
予備電源機構（EPU）	400*2	200

*1　電源機構およびファンユニットの取り付け，取り外しに必要です。

*2　電源モジュールの取り付け，取り外しに必要です。

（2）  ラック搭載時の保守エリア

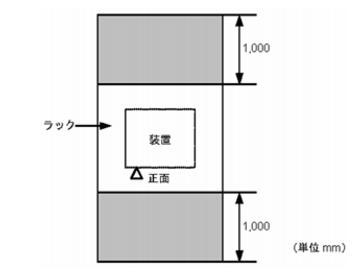

図2-7　ラック搭載時の保守エリア

AX3650SシリーズおよびAX3830S-44XW，AX3830S-44X4QWではメモリカードスロット上部に取り付け，取り外しを行うための空間が必要です。他の機器の下に本装置を設置する場合は，機器のオプションやケーブルなど機器正面より飛び出しているものを考慮の上，空間を設けてください。
