1.7.3　XFP

XFPは装置本体のXFPスロットに装着して使用します。XFPの種類の違いは，ラベルの表示またはレバーの色で見分けることができます。

本装置がサポートするXFPは「表1-48　 XFP一覧」のとおりです。


	XFPが装置に取り付けられている場合は，show portコマンドを使用して，表示されるインタフェース情報からXFPの種類を見分けることもできます。 show portコマンドについては，「ソフトウェアマニュアル　運用コマンドレファレンス　Vol.1　14. イーサネット」を参照してください。

表1-48　XFP一覧


番号	モジュール名称	インタフェース	サポートするモデル
1	XFP-SR XFP-SR (T)	10ギガビットイーサネット10GBASE-SR	AX2430Sシリーズ AX3630Sシリーズ AX3640Sシリーズ
2	XFP-LR XFP-LR (T)	10ギガビットイーサネット10GBASE-LR
3	XFP-ER XFP-ER (T)	10ギガビットイーサネット10GBASE-ER
4	XFP-ZR XFP-ZR (T)	10ギガビットイーサネット10GBASE-ZR


	レーザー光を使用しています（レーザー光は無色透明で目には見えません）。光送受信部を直接のぞいたり，光学機器を通してのぞいたりしないでください。


	トランシーバにラベルなどを貼り付けたりしないでください。トランシーバには，メーカおよび弊社の標準品であることを示すラベルを貼り付けています。ただし，このラベルを貼り付けているのは，トランシーバの放熱や，ケージからの抜けを防止する機構の妨げにならない部分です。放熱や抜け防止機構の妨げになるところにラベルなどを貼り付けると，トランシーバが故障したり，装置を破損したりするおそれがあります。


	弊社の標準品（図に示すラベルのあるもの）を使用してください。標準品以外のものを使用した場合，動作の保証はいたしません。

（1） XFP-SR，XFP-SR (T)

図1-114　外観

(1) ラベルの表示: AlaxalA XFP-SRまたはAlaxalA XFP-SR (T)

(2) レバーの色: アイボリー

（2） XFP-LR，XFP-LR (T)

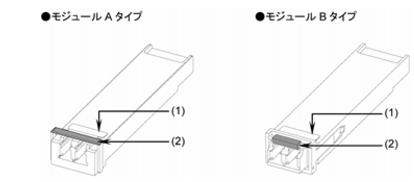

図1-115　外観

(1) ラベルの表示: AlaxalA XFP-LRまたはAlaxalA XFP-LR (T)

(2) レバーの色: 青


	XFP-LR，XFP-LR (T)にはモジュールAタイプとモジュールBタイプの2タイプのものがありますが，機能上の違いはありません。

（3） XFP-ER，XFP-ER (T)

図1-116　外観

(1) ラベルの表示: AlaxalA XFP-ERまたはAlaxalA XFP-ER (T)

(2) レバーの色: 赤

（4） XFP-ZR，XFP-ZR (T)

図1-117　外観

(1) ラベルの表示: AlaxalA XFP-ZRまたはAlaxalA XFP-ZR (T)

(2) レバーの色: 白
