1.5.2　EPU-BM

EPU-BMは，EPU-B用の電源モジュールです。EPU-Bの電源モジュール用スロットに搭載して使用します。

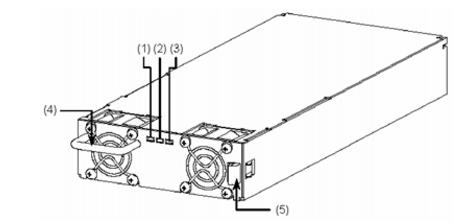

外観を「図1-96　 外観」に示します。図中の(1)〜(3)については，「表1-44　 LEDの表示」を参照してください。

図1-96　外観
(1) DC-OK LED
(2) DC-FAIL LED
(3) AC-OK LED
(4) 取っ手
(5) ラッチ
表1-44　LEDの表示
番号
名　称
種　類
状　態
内　　容
(1)
DC-OK
LED: 緑
電源モジュールの電源出力状態を示す。
緑点灯: 電源モジュールの出力電源正常。
消灯 　: 電源モジュールの出力電源異常，または電源OFF。
(2)
DC-FAIL
LED: 赤
電源モジュールの電源出力状態を示す。
赤点灯: 電源モジュールの出力電源異常。
消灯 　: 電源モジュールの出力電源正常，または電源OFF。
(3)
AC-OK
LED: 緑
電源モジュールの電源入力状態を示す。
緑点灯: 電源モジュールの入力電源正常。
消灯 　: 電源モジュールの入力電源異常，または電源OFF。
