ハードウェア取扱説明書

1.5.1　EPU-AM

EPU-AMは，EPU-A用の電源モジュールです。EPU-Aの電源モジュール用スロットに搭載して使用します。

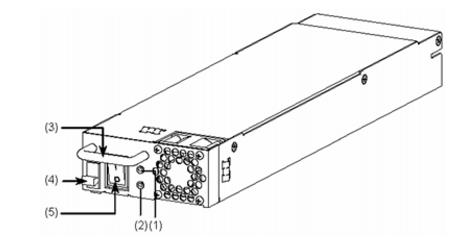

外観を「図1-95　 外観」に示します。図中の(1)と(2)については，「表1-43　 LEDの表示」を参照してください。

図1-95　外観

(1) DC-OK LED

(2) DC-ALM LED

(3) 取っ手

(4) ラッチ

(5) 電源スイッチ

表1-43　LEDの表示

番号	名　称	種　類	状　態	内　　容
(1)	DC-OK	LED: 緑	電源モジュールの電源出力状態を示す。	緑点灯: 電源モジュールの出力電源正常。 消灯 　: 電源モジュールの出力電源異常，または電源OFF。
(2)	DC-ALM	LED: 赤	電源モジュールの電源出力状態を示す。	赤点灯: 電源モジュールの出力電源異常。 消灯 　: 電源モジュールの出力電源正常，または電源OFF。
