1.3.3　FAN-04 / FAN-04R

FAN-04，FAN-04RはAX3830S-44XW，AX3830S-44X4QWに使用するファンユニットです。

電源機構の数に関係なく，装置本体のファンユニットスロットに搭載して使用します。

AX3830S-44XW，AX3830S-44X4QWはエアフローのデザインに合わせて，FAN-04もしくはFAN-04Rを選択できます。

エアフローについては「2.9.1　 エアフロー」を参照してください。

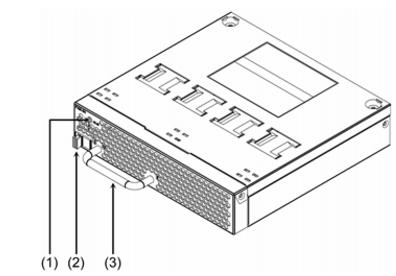

「図1-80　 外観」に外観を示します。図中のLEDについては，「表1-36　 LEDの表示」を参照してください。

図1-80　外観

(1) ALM LED

(2) ラッチ

(3) 取っ手

表1-36　LEDの表示

番号	名　称	種　類	状　態	内　　容
(1)	ALM	LED:赤	ファンの障害を示す。	赤点灯: 障害検出。*1 消灯　 : 障害なし。

*1　スリープ中は消灯します。

装置に搭載する電源機構およびファンユニットのエアフローが同じになるようにしてください。 誤った組み合わせで使用すると，冷却に悪影響を及ぼし，誤動作，故障，火災の原因となります。

ファンユニット内部には4基のファン部品が実装され，1基が故障しても運用に支障なく，装置の冷却が可能ですが，ファンユニットが故障した場合にはファンユニットを速やかに交換してください。 ファンユニットの交換に関しては「5.5　 ファンユニットの交換」を参照してください。
