ハードウェア取扱説明書

1.1.18　付属品

工場出荷時，装置本体には「表1-25　 装置本体の付属品」に示す物品が付属品として同梱されています。

表1-25　装置本体の付属品

番号	品　名	対象モデル					数量	備　考
		AC電源 モデル AC電源 （PoE） モデル	DC電源 モデル	電源冗長 モデル （AX3600S）	電源冗長 モデル （AX3830S -44XW， AX3830S -44X4QW）	電源冗長 モデル （AX3830S -44X4QS）
1	"装置"をお使いになる前に	○	○	○	○	○	1部	"装置"にはシリーズ名が記載されます
2	安全にお使いいただくために	○	○	○	○	○	1部
3	ソフトウェア使用許諾契約書	○	○	○	○	○	1部
4	AC電源ケーブル	○	-	-	-	-	1本	3m
5	DC電源ケーブル	-	○	-	-	-	1本	3m
6	接地用ケーブル	-	○	-	-	-	1本	3m
7	ゴム足	○	○	○	○	○	4個
8	ラック固定金具	○	○	○	-	-	2個	L，R各1個
		-	-	-	○	-	6個	正面L，R 背面L，R 背面取り付け L，R共通
		-	-	-	-	○	2個	L，R共通
9	ネジ	○	○	○	-	-	12個	M3×6
		-	-	-	○	-	16個	M4×6
		-	-	-	○	-	4個	M3×8
		-	-	-	-	○	8個	M4×6
10	ダミーメモリカード	○	○	○	○	○	1個
11	ダミーメモリカードご使用のお願い	○	○	○	○	○	1部
12	UTPケーブル引抜き工具	-	-	-	○*1	○	1個
13	UTPケーブル引抜き工具のご使用方法	-	-	-	○*1	○	1部

*1　AX3830S-44X4QWのみに添付されます。

（1）  AX3800S/AX3600S/AX2400Sシリーズをお使いになる前に

工場出荷時に，本装置に同梱されている物品の一覧です。

（2）  安全にお使いいただくために

本装置を安全にお使いいただくための注意点を記載しています。

ご使用前に本書を最後までよくお読みください。

（3）  ソフトウェア使用許諾契約書

本装置に搭載しているソフトウェアの使用に関する契約条件を記載しています。

ご使用前に本書を最後までよくお読みください。

（4）  AC電源ケーブル

AC100V用電源ケーブル（長さ3m）です。この電源ケーブルはAC電源モデル，AC電源（PoE）モデルに同梱されています。

図1-55　AC電源ケーブル

AC電源モデル，AC電源（PoE）モデルをAC100Vで使用する場合，電源ケーブルは付属のものまたは弊社の別売り品を使用してください。 それ以外のものを使用した場合，火災・感電の原因となります。 また，弊社の電源ケーブルを本装置以外で使用しないでください。 本装置以外で使用した場合，火災・感電の原因となります。

AC電源モデルをAC200Vで使用する場合，電源ケーブルは弊社の別売り品または弊社が指定する仕様のものを使用してください。 それ以外のものを使用した場合，火災・感電の原因となります。 また，弊社の電源ケーブルを本装置以外で使用しないでください。 本装置以外で使用した場合，火災・感電の原因となります。

弊社が指定する仕様の電源ケーブルについては，「2.3.2　 AC200V電源設備」を参照してください。

（5）  DC電源ケーブル

DC-48V用電源ケーブル（長さ3m）です。この電源ケーブルはDC電源モデルに同梱されています。

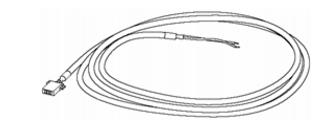

図1-56　DC電源ケーブル

DC電源モデルでは，電源ケーブルは付属のものを使用してください。付属以外のものを使用すると火災・感電の原因となります。また，付属の電源ケーブルを本装置以外で使用しないでください。本装置以外で使用した場合，火災・感電の原因となります。

DC電源ケーブルは別売り品も用意しています。DC電源モデルで電源を2系統化する場合は，別売り品をご購入ください。

（6）  接地用ケーブル

DC電源モデルには，接地用ケーブル（長さ: 3m，「図1-57　 接地用ケーブル」）が同梱されています。

図1-57　接地用ケーブル

（7）  ゴム足

装置を卓上に設置する場合に使用します。

図1-58　ゴム足

（8）  ラック固定金具

装置本体を19型キャビネットラックに搭載する場合に使用します。

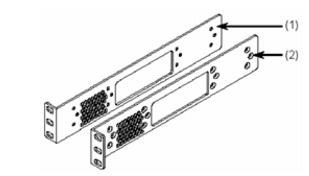

図1-59　ラック固定金具（AC電源モデル，DC電源モデル用）

(1) ラック固定金具（L）

(2) ラック固定金具（R）

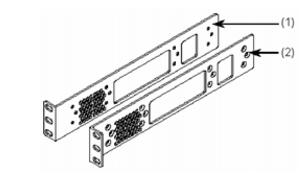

図1-60　ラック固定金具（AC電源（PoE）モデル用，電源冗長モデル（AX3630S，AX3640S）用）

(1) ラック固定金具（L）

(2) ラック固定金具（R）

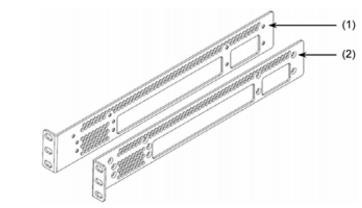

図1-61　ラック固定金具（電源冗長モデル（AX3650S）用）

(1) ラック固定金具（L）

(2) ラック固定金具（R）

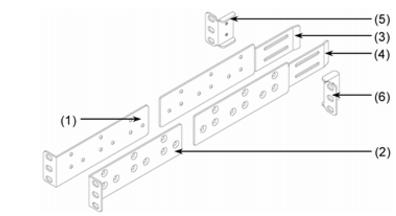

図1-62　ラック固定金具（電源冗長モデル（AX3830S-44XW，AX3830S-44X4QW）用）

(1) ラック固定金具−正面用（L）

(2) ラック固定金具−正面用（R）

(3) ラック固定金具−背面用（L）

(4) ラック固定金具−背面用（R）

(5), (6) ラック固定金具−背面取り付け用（L/R共通）

図1-63　ラック固定金具（電源冗長モデル（AX3830S-44X4QS）用）

(1) ラック固定金具（L/R共通）

ラック固定金具には5種類のものがあります。 AC電源モデルおよびDC電源モデル用 AC電源（PoE）モデル，電源冗長モデル（AX3630S，AX3640S），およびEPU用，本ラック固定金具には「24P/EPU」のラベル表示あり 電源冗長モデル（AX3650S）用 電源冗長モデル（AX3830S-44XW，AX3830S-44X4QW）用 電源冗長モデル（AX3830S-44X4QS）用 装置に取り付ける場合は，正しい組み合わせで使用してください。

（9）  ネジ

ラック固定金具を装置本体に取り付ける場合に使用します。

図1-64　ネジ（AX2400S，AX3600S）

図1-65　ネジ（AX3830S-44XW，AX3830S-44X4QW）

図1-66　ネジ（AX3830S-44X4QS）

（10）  ダミーメモリカード

メモリカードをご使用にならないとき，装置本体のメモリカードスロットにメモリカードの代わりに取り付けます。装置本体設置後に取り付けておいてください。

ダミーメモリカードには，外観上2つのタイプ（Aタイプ，Bタイプ）があります。

図1-67　ダミーメモリカード（Aタイプ）

図1-68　ダミーメモリカード（Bタイプ）

ダミーメモリカードには，AタイプとBタイプの2タイプがありますが，機能上の違いはありません。

（11）  ダミーメモリカードご使用のお願い

ダミーメモリカードの取り扱い方や，取り扱いにあたっての注意事項を記載しています。

（12）  UTPケーブル引抜き工具

UTPケーブル引抜き工具です。10/100/1000BASE-Tイーサネットポートに接続されたUTPケーブルを引抜く際に使用します。

UTPケーブル引抜き工具には上下の向きがあります。

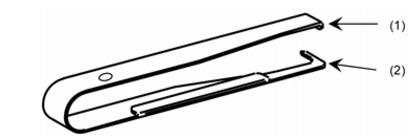

図1-69　UTPケーブル引抜き工具

(1) 上

(2) 下

UTPケーブル引抜き工具が同梱されているのは以下の装置です。 AX3830S-44X4QW AX3830S-44X4QS

（13）  UTPケーブル引抜き工具のご使用方法

UTPケーブル引抜き工具の取り扱い方や，取り扱いにあたっての注意事項を記載しています。
