コンフィグレーションガイド Vol.1
- ＜この項の構成＞
- (1) MACアドレスの学習
- (2) IPv6マルチキャストパケットのレイヤ2中継
MLD snoopingが設定されたVLANでMLDメッセージを受信することによってマルチキャストMACアドレスをダイナミックに学習します。学習したマルチキャストMACアドレスはMACアドレステーブルに登録します。
(a) エントリの登録
MLDv1 Reportメッセージおよび，MLDv2 Report（加入要求）メッセージを受信すると，メッセージに含まれるマルチキャストグループアドレスからマルチキャストMACアドレスを学習し，MLDv1/MLDv2 Reportメッセージを受信したポートにだけマルチキャストグループ宛てのトラフィックを転送するエントリを作成します。IPv6マルチキャストデータの宛先MACアドレスはIPアドレスの下位32ビットをMACアドレスにコピーして生成します。
IPv6マルチキャストアドレスはマルチキャストグループを識別するグループIDフィールドが112ビット長のフォーマットと32ビット長のフォーマットの2種類が規定されています。グループIDフィールドが112ビット長のアドレスフォーマットを使用する場合は，IPv4マルチキャストアドレスと同様にMACアドレスの重複が発生します。IPv6マルチキャストアドレスとMACアドレスの対応を次の図に示します。

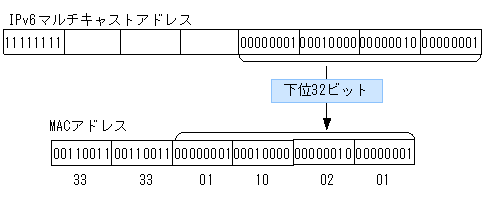

図24-4 IPv6マルチキャストアドレスとMACアドレスの対応
(b) エントリの削除
学習したマルチキャストMACアドレスは次のどちらかの場合に，すべてのポートにグループメンバーが存在しなくなった時点で削除されます。
- MLDv1 Doneメッセージを受信した場合
MLDv1 Doneメッセージを受信したポートに対して，本装置からGroup-Specific Queryメッセージを1秒間隔で2回送信します（Group-Specific Queryメッセージの送信は，クエリア設定時だけです。未設定時は代表クエリアから送信されます）。応答がない場合にエントリからこのポートだけを削除します（このポートへのマルチキャストトラフィックの中継を抑止します）。VLAN内のすべてのポートにグループメンバーが存在しなくなった場合にエントリ自体を削除します。
- MLDv2 Report（離脱要求）メッセージを受信した場合
MLDv2 Report（離脱要求）メッセージを受信したポートに対して，本装置からGroup-Specific Queryメッセージを1秒間隔で2回送信します（Group-Specific Queryメッセージの送信は，クエリア設定時だけです。未設定時は代表クエリアから送信されます）。応答がない場合にエントリからこのポートだけを削除します（このポートへのマルチキャストトラフィックの中継を抑止します）。VLAN内のすべてのポートにグループメンバーが存在しなくなった場合にエントリ自体を削除します。ただし，マルチキャストアドレスレコードタイプがBLOCK_OLD_SOURCESのMLDv2 Reportメッセージを受信した場合は，自装置へのクエリア設定を行っている場合だけGroup-Specific Queryメッセージの送信および，エントリ削除処理を実行します。
- MLDv1/MLDv2 Report（加入要求）メッセージを受信してから一定時間経過した場合
マルチキャストルータは直接接続するインタフェース上にグループメンバーが存在するかを確認するために，定期的に MLD Queryメッセージを送信します。本装置はルータからのMLD Queryメッセージを受信した場合，VLAN内の全ポートに中継します。MLD Queryメッセージに対する応答がない場合，エントリからこのポートだけを削除します。すべてのポートから応答がない場合は，エントリ自体を削除します。
本装置では260秒間MLDv1/MLDv2 Report（加入要求）メッセージを受信しない場合に対応するエントリを削除します。
本装置ではエントリを削除するタイムアウト時間を260秒（デフォルト値）としています。260秒間MLDv1/MLDv2 Report（加入要求）メッセージを受信しない場合に対応するエントリを削除します。
MLDv2で運用しているVLANで他装置が代表クエリアの場合，タイムアウト時間は代表クエリアからのMLDv2 Queryメッセージ（QQICフィールド）から算出します。自装置が代表クエリアの場合またはMLDv1で運用している場合は，デフォルト値となります。この場合，該当するVLANではQuery Intervalを125秒で運用してください。
- 注
- タイムアウト時間は，Query Interval（QQICフィールドの値）×2＋Query Response Intervalで算出します。
IPv6マルチキャストパケットの受信VLAN内のレイヤ2中継はIPv4マルチキャストパケット同様にMACアドレスベースで処理します。MLD snoopingの結果によるレイヤ2中継は，同一MACアドレスにマッピングされるIPv6マルチキャストアドレスのMLD Report（加入要求）メッセージを受信したポートすべてに中継します。
