21.6.1　VLANマッピングの使用方法

＜この項の構成＞
(1)　VLANマッピングとデータ転送用VLAN
(2)　PVST+と併用する場合のVLANマッピング

(1)　VLANマッピングとデータ転送用VLAN

マルチリング構成などで，一つの装置に複数のリングIDを設定するような場合，それぞれのリングIDに複数の同一VLANを設定する必要があります。このとき，データ転送用VLANとして使用するVLANのリスト（これをVLANマッピングと呼びます）をあらかじめ設定しておくと，マルチリング構成時のデータ転送用VLANの設定を簡略できたり，コンフィグレーションの設定誤りによるループなどを防止できたりします。

VLANマッピングは，データ転送用に使用するVLANをVLANマッピングIDに割り当てて使用します。このVLANマッピングIDをVLANグループに設定して，データ転送用VLANとして管理します。

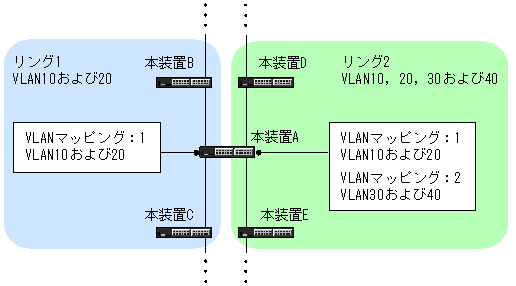

図21-30　リングごとのVLANマッピングの割り当て例

[図データ]

(2)　PVST+と併用する場合のVLANマッピング

Ring ProtocolとPVST+を併用する場合は，PVST+に使用するVLANをVLANマッピングにも設定します。このとき，VLANマッピングに割り当てるVLANは一つだけにしてください。PVST+と併用するVLAN以外のデータ転送用VLANは，別のVLANマッピングに設定して，PVST+と併用するVLANマッピングと合わせてVLANグループに設定します。
