20.6.1 概要

シングルスパニングツリーは,一つのスパニングツリーですべてのVLANのループを回避できます。VLANごとに制御するPVST+よりも多くのVLANを扱えます。

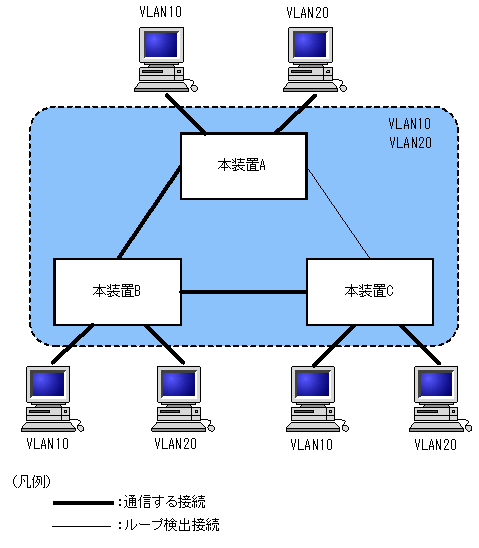

シングルスパニングツリーによるネットワーク構成を次の図に示します。この図では,本装置A,B,Cに対して,VLAN 10およびVLAN 20を設定し,すべてのVLANでPVST+を停止しシングルスパニングツリーを適用しています。すべてのVLANで一つのトポロジーを使用して通信します。

図20-9 シングルスパニングツリーによるネットワーク構成

[図データ]
