コンフィグレーションガイド Vol.1
本装置の各モデルは，統一したアーキテクチャで設計しています。AC電源を使用するモデルは，EPU（外部予備電源）を用いて電源の冗長化構成ができます。DC電源を使用するモデルは，DC電源入力を二つ持ち，電源系統を分けることで電源の冗長構成ができます。
ハードウェアの構成を次の図に示します。

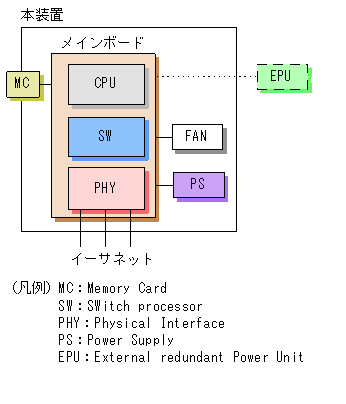

図2-5 ハードウェアの構成（ACモデル）

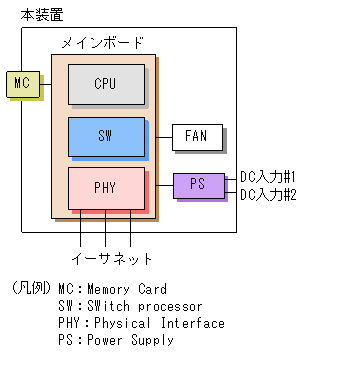

図2-6 ハードウェアの構成（DCモデル）
- ＜この項の構成＞
- (1) 装置筐体
- (2) メインボード
- (3) PS（Power Supply）
- (4) FAN
- (5) EPU（External redundant Power Unit）
(1) 装置筐体
装置筐体には，メインボード，PS，FANが含まれています。
(2) メインボード
メインボードはCPU部，SW部，PHY部から構成されます。
- CPU（Central Processing Unit）
CPUを搭載し，装置全体の管理，SW部/PHY部の制御，各種プロトコル処理をソフトウェアで行います。
ソフトウェアはCPU部に搭載される装置内メモリに格納されます。
- MC（Memory Card）
MCスロットです。MCを使用して，コンフィグレーションのバックアップ，およびダンプ情報の採取ができます。
- SW（Switch processor）
L2フレームのスイッチングを行います。SW部はハードウェアによるMACアドレス学習/エージング，リンクアグリゲーション，フィルタ/QoSテーブル検索，自宛/自発パケットのDMA転送を行います。これによって高速なフレームのスイッチングを実現します。
- PHY（Physical Interface）
各種メディア対応のインタフェース部で，回線種別，ポート数によって幾つかのモデルがあります。
(3) PS（Power Supply）
PSは外部供給電源から本装置内で使用する直流電源を生成します。AC電源を使用するモデルは，オプションのEPUを接続すると電源冗長を構成できます。これによって，本装置の運用中にPSが故障しても装置を停止させることなく運用できます。PSを交換する場合は，本装置を停止させ，本装置自体を交換する必要があります。
電源の冗長構成の詳細は，マニュアル「ハードウェア取扱説明書」を参照してください。
(4) FAN
本装置は装置内部を冷却するためのFANを装備します。
(5) EPU（External redundant Power Unit）
EPUは外部予備電源（AC電源用）で，本装置の電源冗長を構成するためのオプション機器EPU-Aがあります。1基の電源モジュールが搭載されていて，空きスロットには電源モジュールを追加できます。
本装置とは専用ケーブルで接続します。EPU供給電源から本装置に必要な直流電源を生成し，1台のEPUで複数の装置に電源を供給することができます。また，障害通知機能を備えていて，本装置からEPUを監視できます。
EPU-Aの概要を次の図に示します。
図2-7 EPU-Aの概要
