static

スタティック・ルーティングはユーザが設定した静的な経路情報(スタティック経路)に従ってパケットを中継する機能です。本装置のスタティック経路はデフォルトルート(宛先アドレス:0.0.0.0,マスク:0.0.0.0(すべての宛先を示す)の経路)を含む一つの宛先(サブ)ネットワークまたはホスト毎に複数の中継経路(ゲートウェイ)が指定できます。本装置は指定された複数の中継経路から適切な一つ(multipathパラメータ未指定時),または複数(multipathパラメータ指定時)の経路(中継可能なゲートウェイの内で構成定義情報の定義順に選択)を選び出しパケットを中継します。また,IPv6ではデフォルトルート(宛先アドレス=::,プレフィックス長=0(すべての宛先を示す)の経路)を含む一つの宛先(サブ)ネットワークまたはホスト毎に複数の中継経路(ゲートウェイ)が指定できます。staticコマンドは上記スタティック経路情報を設定するコマンドです。本コマンドはIPv4,IPv6共用コマンドです。

[入力モード]

グローバルコンフィグモード

[入力形式]

情報の設定
static
 >>移行モード:static

情報の削除
delete static[<Network>]

情報の表示
show static

[サブコマンド入力形式]

IPv4情報

グローバル情報の設定
multipath
pollinterval <time>
pollcount <count>
recovercount <count>

グローバル情報の削除
delete multipath
delete pollinterval
delete pollcount
delete recovercount

スタティック経路の設定(ゲートウェイ指定)
<Network> gateway <Host Address>...
<Network> gateway <Host Address>... preference <Preference>
<Network> gateway <Host Address>... disable
<Network> gateway <Host Address>... reject
<Network> gateway <Host Address>... noinstall
<Network> gateway <Host Address>... poll

スタティック経路の削除(ゲートウェイ指定)
delete <Network>
delete <Network> preference
delete <Network> disable
delete <Network> reject
delete <Network> noinstall
delete <Network> poll

スタティック経路の設定(リモート・ゲートウェイ指定)
<Network> remote-gateway <Host Address>...
<Network> remote-gateway <Host Address>... preference <Preference>
<Network> remote-gateway <Host Address>... disable
<Network> remote-gateway <Host Address>... reject
<Network> remote-gateway <Host Address>... noinstall
<Network> remote-gateway <Host Address>... poll

スタティック経路の削除(リモート・ゲートウェイ指定)
delete <Network>
delete <Network> preference
delete <Network> disable
delete <Network> reject
delete <Network> noinstall
delete <Network> poll

スタティック経路の設定(インタフェース指定)
<Network> interface <Interface Address>
<Network> interface <Interface Address> preference <Preference>
<Network> interface <Interface Address> disable
<Network> interface <Interface Address> reject
<Network> interface <Interface Address> noinstall

スタティック経路の削除(インタフェース指定)
delete <Network>
delete <Network> preference
delete <Network> disable
delete <Network> reject
delete <Network> noinstall

IPv6情報

グローバル情報の設定
multipath
pollinterval <time>
pollcount <count>
recovercount <count>

グローバル情報の削除
delete multipath
delete pollinterval
delete pollcount
delete recovercount

スタティック経路の設定(ゲートウェイ指定)
<Network> gateway <Host Address>...
<Network> gateway <Host Address>... preference <Preference>
<Network> gateway <Host Address>... disable
<Network> gateway <Host Address>... reject
<Network> gateway <Host Address>... noinstall
<Network> gateway <Host Address>... poll

スタティック経路の削除(ゲートウェイ指定)
delete <Network>
delete <Network> preference
delete <Network> disable
delete <Network> reject
delete <Network> noinstall
delete <Network> poll

スタティック経路の設定(リモート・ゲートウェイ指定)
<Network> remote-gateway <Host Address>...
<Network> remote-gateway <Host Address>... preference <Preference>
<Network> remote-gateway <Host Address>... disable
<Network> remote-gateway <Host Address>... reject
<Network> remote-gateway <Host Address>... noinstall
<Network> remote-gateway <Host Address>... poll

スタティック経路の削除(リモート・ゲートウェイ指定)
delete <Network>
delete <Network> preference
delete <Network> disable
delete <Network> reject
delete <Network> noinstall
delete <Network> poll

スタティック経路の設定(インタフェース指定)
<Network> interface <Interface Address>
<Network> interface <Interface Address> preference <Preference>
<Network> interface <Interface Address> disable
<Network> interface <Interface Address> reject
<Network> interface <Interface Address> noinstall

スタティック経路の削除(インタフェース指定)
delete <Network>
delete <Network> preference
delete <Network> disable
delete <Network> reject
delete <Network> noinstall

[モード階層]

static

[パラメータ]

なし

[サブコマンド]

multipath
gatewayサブコマンドで指定された複数のゲートウェイが有効(指定されたゲートウェイへのインタフェースがアップ状態)である場合に,生成する経路をマルチパス化することを指定します。最大パス数はオプション情報(optionsコマンド)のmax-pathsに従います。
  1. 本サブコマンド省略時の初期値
    一つのパス(ゲートウェイ)だけを有効とします。
  2. 値の設定範囲
    なし

pollinterval <Time>
gatewayまたはremote-gatewayサブコマンドで指定したゲートウェイに対するポーリング間隔を指定します。
  1. 本サブコマンド省略時の初期値
    5秒
  2. 値の設定範囲
    <Time>に5〜180(10進数:秒)を指定します。
    <Time>に0を指定した場合,ポーリング処理を停止します。

pollcount <Count>
gatewayまたはremote-gatewayサブコマンドで指定したゲートウェイに対するポーリング回数を指定します。本サブコマンドで指定した回数分,連続してポーリングに対する応答がない場合,当該スタティック経路を無効とします。
  1. 本サブコマンド省略時の初期値
    3回
  2. 値の設定範囲
    <Count>に1〜65535(10進数:回)を指定します。

recovercount <Count>
gatewayまたはremote-gatewayサブコマンドで指定したゲートウェイに対する連続応答回数を指定します。ポーリング無応答により無効とされたスタティック経路のゲートウェイより,本サブコマンドで指定した回数分,連続してポーリングに対する応答があった場合,当該スタティック経路を有効とします。
  1. 本サブコマンド省略時の初期値
    1回
  2. 値の設定範囲
    <Count>に1〜65535(10進数:回)を指定します。

<Network>
宛先IPv4アドレス,IPv6アドレスを指定します。
  1. 本サブコマンド省略時の初期値
    なし(省略不可)
  2. 値の設定範囲
    <Network>は以下のどれかの形式で指定できます。

[IPv4情報]

<Network> := { default |
               <IP Address> mask <Mask> |
               <IP Address> masklen <Len> |
               <IP Address> / <Len> }


[IPv6情報]

<Network> := { ip6-default |
               <IPv6 Prefix> prefixlen <PrefixLen> |
               <IPv6 Prefix> / <PrefixLen> }


default:
デフォルト経路

<IP Address> mask <Mask>:
指定IPv4アドレス<IP Address>およびマスク<Mask>で示される宛先アドレスのスタティック経路。<IP Address>,<Mask>はドット記法で指定します。また,<IP Address>の<Mask>範囲外のビットは0としてください。

<IP Address> masklen <Len>:

<IP Address> / <Len>:
指定IPv4アドレス<IP Address>およびマスク長<Len>で示される宛先アドレスのスタティック経路。<IP Address>はドット記法で,<Len>はマスク長(0〜32:10進数)で指定します。また,<IP Address>の<Mask>範囲外のビットは0としてください。

ip6-default:
IPv6デフォルト経路

<IPv6 Prefix> prefixlen <PrefixLen>:

<IPv6 Prefix> / <PrefixLen>:
指定IPv6プレフィックス<IPv6 Prefix>およびプレフィックス長<PrefixLen>で示される宛先アドレスのスタティック経路。<IPv6 Prefix>はコロン記法で,<PrefixLen>はプレフィックス長(0〜128:10進数)で指定します。

gateway <Host Address>...
当該経路のゲートウェイのアドレスを指定します。複数のゲートウェイを指定できます。
  1. 本サブコマンド省略時の初期値
    なし(gateway,remote-gatewayまたはinterfaceのどれかを指定しなければなりません)。
  2. 値の設定範囲
    <Host Address>にIPv4アドレス(ドット記法,またはホスト名)または,IPv6グローバルアドレス,IPv6サイトローカルアドレス,またはIPv6リンクローカルアドレス(コロン記法,またはホスト名)を指定します。IPv6リンクローカルアドレスを指定する場合は,<IPv6 Linklocal Address>%<Interface Name>にIPv6リンクローカルアドレス(コロン記法,またはホスト名)と,出力先インタフェース名を指定します。

remote-gateway <Host Address>...
バックボーン・ネットワーク(非VPN)で使用する場合は,当該経路のリモート・ゲートウェイ・アドレスを指定します。プライベート・ネットワーク(VPN)で使用する場合は,リモートサイトを収容するルータへのリモート・ゲートウェイ・アドレス(バックボーン・ネットワーク上のアドレス)を指定します。複数のゲートウェイを指定できます。
  1. 本サブコマンド省略時の初期値
    なし(gateway,remote-gatewayまたはinterfaceのどれかを指定しなければなりません)
  2. 値の設定範囲
    <Host Address>にIPv4アドレス(ドット記法,またはホスト名称),またはIPv6グローバルアドレス,またはIPv6サイトローカルアドレス(コロン記法,またはホスト名)を指定します。

interface <Interface Address>
当該経路の送出インタフェースのIPv4アドレスを指定します。該当インタフェースがブロードキャスト型(LAN(イーサネット)またはブロードキャスト型のWAN(フレームリレーやATM))の場合は,該当インタフェースのIPv4アドレスを設定します。ポイント−ポイント型(WAN(ブロードキャスト型のフレームリレーおよびATM以外))の場合は,該当インタフェースに接続する相手装置のインタフェースのIPv4アドレスを設定します。IPv6の場合,該当経路の送出インタフェース名を指定します。IPv6の場合,指定できるインタフェースはブロードキャスト型(LAN(イーサネット))以外のインタフェースだけです。
  1. 本サブコマンド省略時の初期値
    なし(gateway,remote-gatewayまたはinterfaceのどれかを指定しなければなりません)
  2. 値の設定範囲
    <Interface Address>にIPv4アドレス(ドット記法,インタフェース名称,またはホスト名称)またはIPv6アドレス(インタフェース名)を指定します。

preference <Preference>
当該経路のプレファレンス値を指定します。
  1. 本サブコマンド省略時の初期値
    初期値は60です。
  2. 値の設定範囲
    <Preference>に2〜255(10進数)を指定します。2は最高の優先度,255は最低の優先度を示します。

disable
指定されたスタティック情報を無効化する場合に指定します。
  1. 本サブコマンド省略時の初期値
    指定されたスタティック情報を有効情報として取り扱います。
  2. 値の設定範囲
    なし

reject
指定されたスタティック情報をリジェクト経路として生成する場合に指定します。
  1. 本サブコマンド省略時の初期値
    指定されたスタティック情報を非リジェクト経路として生成します。
  2. 値の設定範囲
    なし

noinstall
指定されたスタティック情報をフォワーディング・テーブルに登録しない場合に指定します。
  1. 本サブコマンド省略時の初期値
    指定されたスタティック情報をフォワーディング・テーブルに登録します。
  2. 値の設定範囲
    なし

poll
gateway,またはremote-gatewayサブコマンドで指定したゲートウェイに対し,到達監視のためのポーリングを行うことを指定します。本サブコマンドは,バックボーン・ネットワーク(非VPN)のgateway指定,およびremote-gateway指定,またはプライベート・ネットワーク(VPN)のgateway指定でだけ有効です。
  1. 本サブコマンド省略時の初期値
    ポーリングを行いません。
  2. 値の設定範囲
    なし

[入力例]

  1. スタティック経路の設定
    宛先アドレス192.168.201.0/24,ゲートウェイ172.16.178.2の経路情報と宛先アドレス192.168.202.0/24,ゲートウェイ172.16.178.3の経路情報を設定します。

    (config)# static
    [static]
    (config)# 192.168.201.0 masklen 24 gateway 172.16.178.2
    [static]
    (config)# 192.168.202.0 masklen 24 gateway 172.16.178.3
    [static]
    (config)# exit
    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2
      192.168.202.0 masklen 24 gateway 172.16.178.3
    (config)# apply
    (config)#

  2. 情報の変更
    スタティック経路192.168.201.0/24のプレファレンス値を120に変更します。

    (config)# static
    [static]
    (config)# 192.168.201.0 masklen 24 preference 120
    [static]
    (config)# exit
    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2 preference 120
      192.168.202.0 masklen 24 gateway 172.16.178.3
    (config)# apply
    (config)#

  3. 設定情報の表示
    スタティック経路情報を表示します。

    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2 preference 120
      192.168.202.0 masklen 24 gateway 172.16.178.3
    (config)#

  4. 設定情報の削除
    preferenceサブコマンドを削除します。

    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2 preference 120
      192.168.202.0 masklen 24 gateway 172.16.178.3
    (config)# static
    [static]
    (config)# delete 192.168.201.0 masklen 24 preference
    [static]
    (config)# exit
    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2
      192.168.202.0 masklen 24 gateway 172.16.178.3
    (config)# apply
    (config)#

    スタティック経路情報(192.168.202.0/24)を削除します。

    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2
      192.168.202.0 masklen 24 gateway 172.16.178.3
    (config)# static
    [static]
    (config)# delete 192.168.202.0 masklen 24
    [static]
    (config)# exit
    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2
    (config)# apply
    (config)#

    スタティック経路情報を削除します。

    (config)# show static
    static
      192.168.201.0 masklen 24 gateway 172.16.178.2
    (config)# delete static
    (config)# show static
    (config)# apply
    (config)#


[関連コマンド]

options(経路制御オプション情報)

export(エキスポート・フィルタ情報)

aggregate(経路集約情報)

apply(ルーティングプロトコル構成定義情報反映)

[注意事項]

  1. router config_update autoが定義されていない時に本コマンドを使用し構成定義情報の変更を行った場合は,applyコマンドを投入してください。
  2. スタティック経路の動的監視による経路の生成,および削除のタイミングを以下に示します。生成,および削除のタイミングはpollinterval, pollcount,およびrecovercountサブコマンドに依存します。

    経路生成タイミング:
    インタフェースアップなどの経路生成要因を契機として,ゲートウェイにポーリングします。当該ポーリングに対する応答を受信した場合,次のポーリング周期(pollinterval)を契機に経路を生成します。
    インタフェースアップ時の例を「図24-1 スタティック経路の動的監視による経路の生成,削除および再生成の例」に示します。

    経路削除タイミング:
    pollinterval周期でのポーリングに対し,pollcount回数応答がない場合,経路を削除します。なお,インタフェースダウンなどの経路生成要因がなくなった場合にもポーリングを使用しないスタティック経路と同様に経路を削除します。
    pollinterval:5秒,pollcount:3回での例を「図24-1 スタティック経路の動的監視による経路の生成,削除および再生成の例」に示します。

    経路再生成:
    動的監視により削除された経路のgatewayへの,pollinterval周期のポーリングに対し,recovercount回数分連続して応答があった場合,経路を再生成します。
    pollinterval:5秒,recovercount:2回での例を「図24-1 スタティック経路の動的監視による経路の生成,削除および再生成の例」に示します。

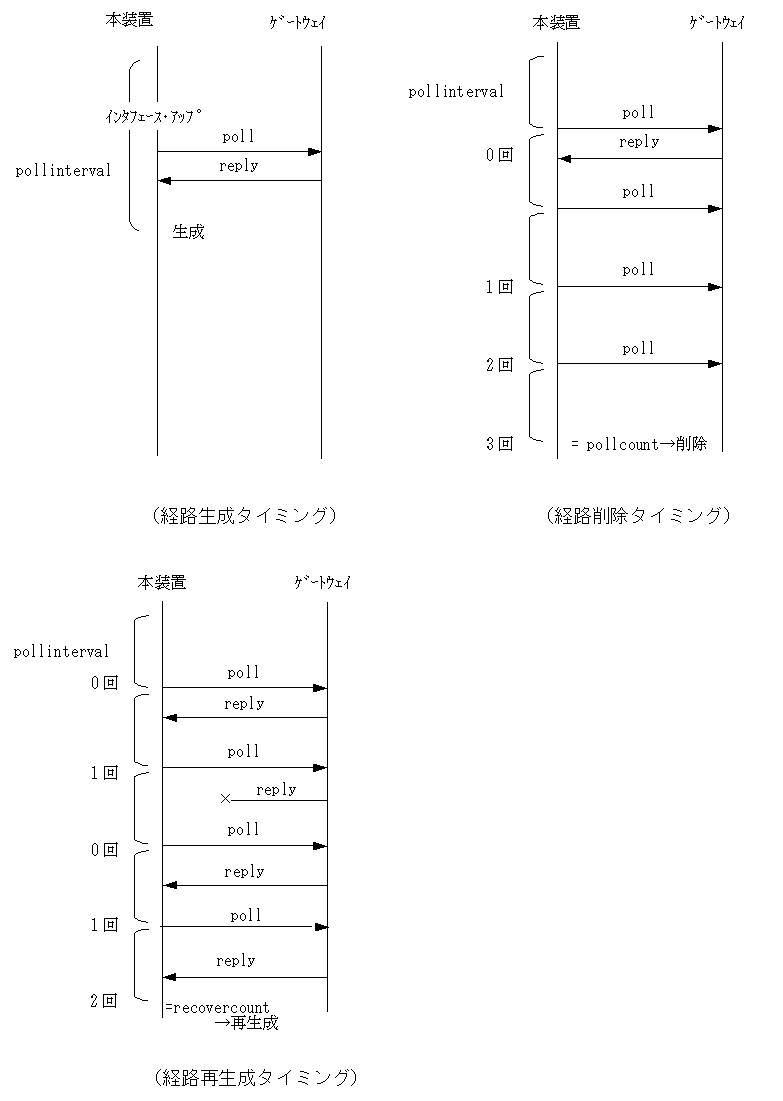

    図24-1 スタティック経路の動的監視による経路の生成,削除および再生成の例

    [図データ]
