構成定義ガイド

14.2.2　ATM接続

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

ルータ間の中継にATMを使用した場合の設定例を示します。ここではNetWareサーバを有するセンタ側とクライアントを有する各拠点を接続するVCを1本ずつとする場合の例を示します。なお，ここではATM側回線のIPX設定についての例だけを示します。LAN側の設定については「14.2.1　LAN接続とSAPフィルタリングによるサーバ使用の制限」を，ATMの設定については「5.5　 ATM」を参照してください。

(2)　構成図と設定条件

［構成図］

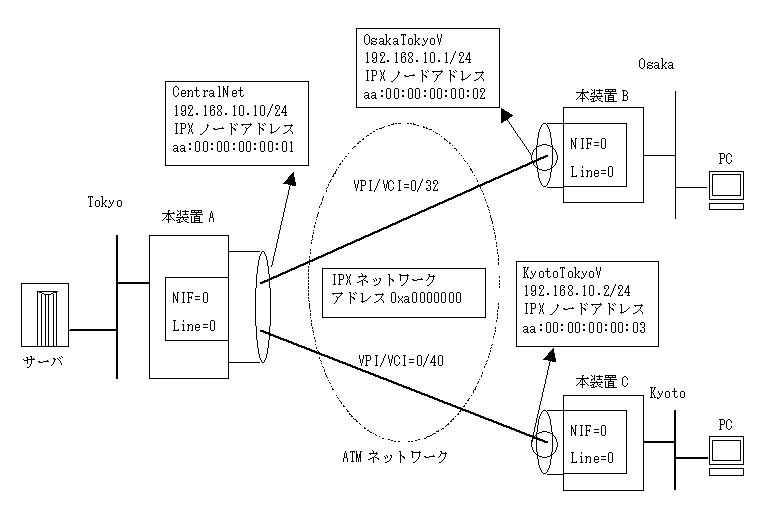

図14-3　構成図

［設定条件］

＜ネットワークの環境＞

1. サーバ側のATM回線はgroupにより複数VCを束ねてインタフェースを設定します。
2. 各拠点側のATM回線はVC単位にインタフェースを設定します。
3. ATM側ネットワークにはIPXネットワークアドレスとして a0000000 を割り当てます。
4. ここでのIPX通信はサーバと各拠点のクライアント間でだけ行い，クライアント同士の通信はないものとします。

＜本装置Aの環境＞

1. VCをgroupで束ねてipインタフェースを割り当てます（インタフェース名：CentralNet）。
2. 上記インタフェースにIPXネットワークアドレスとしてa0000000，IPXノードアドレスとして aa:00:00:00:00:01を設定します。ATM，WANにIPXネットワークアドレスを設定する場合は，必ずIPXノードアドレスの設定が必要となります。
3. 本装置B／CへのIPX通信を可能とするため，IPX-ARP情報を2エントリ設定します。

＜本装置B／Cの環境＞

1. 単一VCにipインタフェースを割り当てます（本装置B側のインタフェース名：OsakaTokyoV，本装置C側のインタフェース名：KyotoTokyoV）。
2. 上記インタフェースにIPXネットワークアドレスとしてa0000000を設定し，IPXノードアドレスとして本装置B，本装置Cにそれぞれaa:00:00:00:00:02，aa:00:00:00:00:03を設定します。
3. 本装置AへのIPX通信を可能とするため，IPX-ARP情報をそれぞれに設定します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞

 1    (config)# ipx yes
 2    (config)# ipx-interface CentralNet network_address a0000000
                node_address aa:00:00:00:00:01
      [ipx-interface CentralNet]
 3    (config)# exit
 4    (config)# ipx-arp aa:00:00:00:00:02 VC32
 5    (config)# ipx-arp aa:00:00:00:00:03 VC40

表14-7　本装置Aの構成定義情報解説

解説番号	解説
1	IPXルーティングを使用可に設定します。
2，3	CentralNetのインタフェースにIPXルーティングインタフェース情報を定義します（インタフェース名はすでに定義されているものとします）。
4	本装置Bへの通信のためIPX-ARP情報を定義します（VC32の名称でVPI/VCI=0/32のvc定義はすでに定義されているものとします）。
5	本装置Cへの通信のためIPX-ARP情報を定義します（VC40の名称でVPI/VCI=0/40のvc定義はすでに定義されているものとします）。

＜本装置B＞

 1    (config)# ipx yes
 2    (config)# ipx-interface OsakaTokyoV network_address a0000000
                node_address aa:00:00:00:00:02
      [ipx-interface OsakaTokyoV]
 3    (config)# exit
 4    (config)# ipx-arp aa:00:00:00:00:01 OsakaTokyoV

表14-8　本装置Bの構成定義情報解説

解説番号	解説
1	IPXルーティングを使用可に設定します。
2，3	OsakaTokyoVのインタフェースにIPXルーティングインタフェース情報を定義します（インタフェース名はすでに定義されているものとします）。
4	本装置Aへの通信のためIPX-ARP情報を定義します（OsakaTokyoVの名称でVPI/VCI=0/32のvc定義はすでに定義されているものとします）。

＜本装置C＞

 1    (config)# ipx yes
 2    (config)# ipx-interface KyotoTokyoV network_address a0000000
                node_address aa:00:00:00:00:03
      [ipx-interface KyotoTokyoV]
 3    (config)# exit
 4    (config)# ipx-arp aa:00:00:00:00:01 KyotoTokyoV

表14-9　本装置Cの構成定義情報解説

解説番号	解説
1	IPXルーティングを使用可に設定します。
2，3	KyotoTokyoVのインタフェースにIPXルーティングインタフェース情報を定義します（インタフェース名はすでに定義されているものとします）。
4	本装置Aへの通信のためIPX-ARP情報を定義します（KyotoTokyoVの名称でVPI/VCI=0/40のvc定義はすでに定義されているものとします）。

［構成定義情報の表示］

＜本装置A＞

ipx yes
ipx-interface CentralNet network_address a0000000 node_address aa:00:00:00:00:01
ipx-arp aa:00:00:00:00:02 VC32
ipx-arp aa:00:00:00:00:03 VC40

＜本装置B＞

ipx yes
ipx-interface OsakaTokyoV network_address a0000000 node_address aa:00:00:00:00:02
ipx-arp aa:00:00:00:00:01 OsakaTokyoV

＜本装置C＞

ipx yes
ipx-interface KyotoTokyoV network_address a0000000 node_address aa:00:00:00:00:03
ipx-arp aa:00:00:00:00:01 KyotoTokyoV
