14.2.1 LAN接続とSAPフィルタリングによるサーバ使用の制限

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

複数の異なるネットワークを本装置で接続し,他ネットワーク上のNetWareサーバの共用を実現させます。

また,SAPフィルタリングによって特定サーバ情報を広報しないように設定し,サーバ使用の制限を実現させます。

(2) 構成図と設定条件

[構成図]

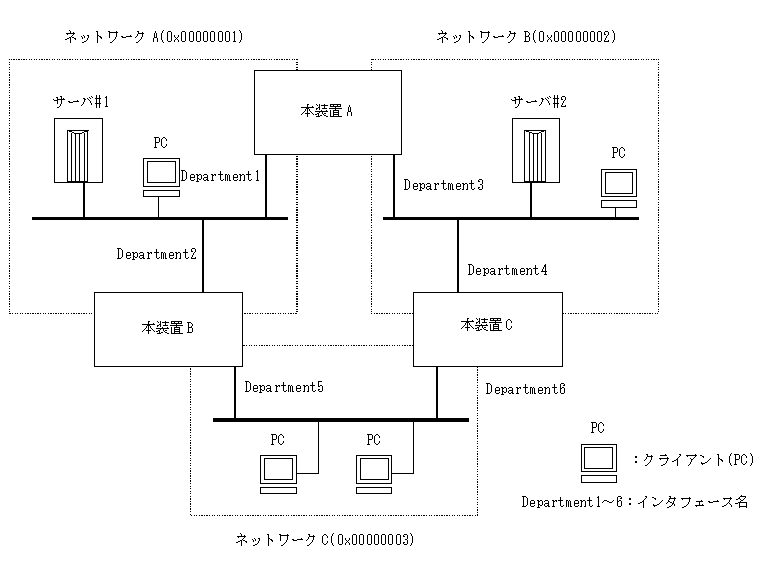

図14-2 構成図

[図データ]

[設定条件]

<ネットワークの環境>
  1. ネットワークAにはサーバ#1,ネットワークBにはサーバ#2(共にNetWareサーバ)が存在します。
  2. 各ネットワークには幾つかのPC(NetWareクライアント)が存在します。
  3. サーバ#1はすべてのネットワークから使用します。
  4. サーバ#2の Print Server 機能(Type=0x0007)についてはネットワークB内だけで使用します。
  5. ネットワークではEthernet V2.0 のフレームフォーマットだけを使用します。

<本装置A/Cの環境>
  1. RIP/SAPとも広告しますが,SAPフィルタリングの設定によりサーバ#2のPrint ServerのSAP情報をフィルタリングして取り込みません。

<本装置Bの環境>
  1. RIP/SAPとも広告します。フィルタリングは動作させません。

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# ipx yes
 2    (config)# ipx-interface Department1 ethernet2_network_address
                00000001
      [ipx-interface Department1]
 3    (config)# exit
 4    (config)# ipx-interface Department3 ethernet2_network_address
                00000002
      [ipx-interface Department3]
 5    (config)# exit
 6    (config)# sap-filtering 1
      [sap-filtering 1]
 7    (config)# type 0007
      [sap-filtering 1]
 8    (config)# server_network 00000002
      [sap-filtering 1]
 9    (config)# port_network 00000002
      [sap-filtering 1]
10    (config)# drop
      [sap-filtering 1]
11    (config)# input
      [sap-filtering 1]
12    (config)# exit

表14-4 本装置Aの構成定義情報解説

解説番号 解説
1 IPXルーティングを使用可に設定します。
2,3 Department1のインタフェースにIPXルーティングインタフェース情報を定義します(インタフェース名はすでに定義されているものとします)。
4,5 Department3のインタフェースにIPXルーティングインタフェース情報を定義します(インタフェース名はすでに定義されているものとします)。
6〜12 SAPフィルタリング情報として,サーバ#2のサービスタイプ0x007(Print Server)のSAP情報を取り込まないように設定します。

<本装置B>
 1    (config)# ipx yes
 2    (config)# ipx-interface Department2 ethernet2_network_address
                00000001
      [ipx-interface Department2]
 3    (config)# exit
 4    (config)# ipx-interface Department5 ethernet2_network_address
                00000003
      [ipx-interface Department5]
 5    (config)# exit

表14-5 本装置Bの構成定義情報解説

解説番号 解説
1 IPXルーティングを使用可に設定します。
2,3 Department2のインタフェースにIPXルーティングインタフェース情報を定義します(インタフェース名はすでに定義されているものとします)。
4,5 Department5のインタフェースにIPXルーティングインタフェース情報を定義します(インタフェース名はすでに定義されているものとします)。

<本装置C>
 1    (config)# ipx yes
 2    (config)# ipx-interface Department4 ethernet2_network_address
                00000002
      [ipx-interface Department4]
 3    (config)# exit
 4    (config)# ipx-interface Department6 ethernet2_network_address
                00000003
      [ipx-interface Department6]
 5    (config)# exit
 6    (config)# sap-filtering 1
      [sap-filtering 1]
 7    (config)# type 0007
      [sap-filtering 1]
 8    (config)# server_network 00000002
      [sap-filtering 1]
 9    (config)# port_network 00000002
      [sap-filtering 1]
10    (config)# drop
      [sap-filtering 1]
11    (config)# input
      [sap-filtering 1]
12    (config)# exit

表14-6 本装置Cの構成定義情報解説

解説番号 解説
1 IPXルーティングを使用可に設定します。
2,3 Department4のインタフェースにIPXルーティングインタフェース情報を定義します(インタフェース名はすでに定義されているものとします)。
4,5 Department6のインタフェースにIPXルーティングインタフェース情報を定義します(インタフェース名はすでに定義されているものとします)。
6〜12 SAPフィルタリング情報として,サーバ#2のサービスタイプ0x007(Print Server)のSAP情報を取り込まないように設定します。

[構成定義情報の表示]

<本装置A>
ipx yes
ipx-interface Department1 ethernet2_network_address 00000001
ipx-interface Department3 ethernet2_network_address 00000002
sap-filtering 1
  type 0007
  server_network 00000002
  port_network 00000002
  drop
  input

<本装置B>
ipx yes
ipx-interface Department2 ethernet2_network_address 00000001
ipx-interface Department5 ethernet2_network_address 00000003

<本装置C>
ipx yes
ipx-interface Department4 ethernet2_network_address 00000002
ipx-interface Department6 ethernet2_network_address 00000003
sap-filtering 1
  type 0007
  server_network 00000002
  port_network 00000002
  drop
  input
