13.1.9　アプリケーション毎の帯域制御

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

広域イーサネット網を活用して，本社と支店を相互接続するエンタープライズ型ネットワークの構成例を示します。帯域制御機能を使用して，音声やFTP等のアプリケーション種別ごとに帯域を割り当てます。

(2)　構成図と設定条件

［構成図］

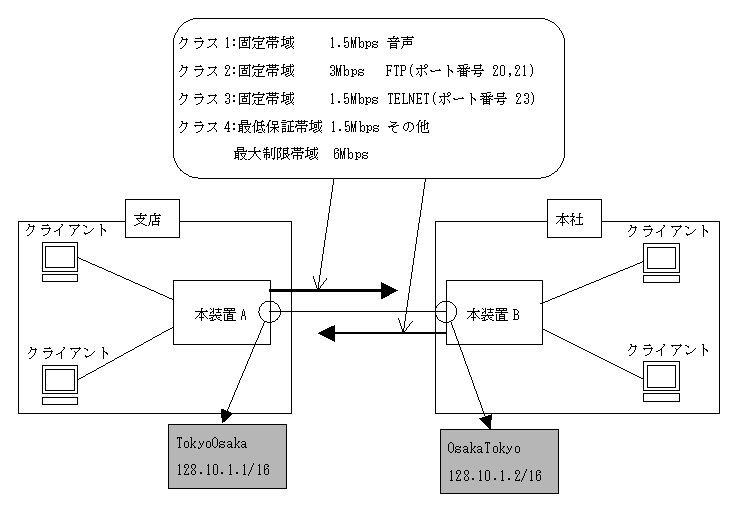

図13-10　構成図

[図データ]

［設定条件］
  1. 回線の最大送信帯域を10Mbpsに設定
  2. クライアント，サーバ間の音声通信に対して，固定帯域1.5Mbpsを設定
  3. クライアント，サーバ間のFTP（ポート番号＝20，21）に対して，固定帯域3Mbpsを設定
  4. クライアント，サーバ間のTELNET（ポート番号＝23）に対して，固定帯域1.5Mbpsを設定
  5. その他のトラフィックに対して，最低保証帯域1.5Mbps，最大制限帯域6Mbpsを設定

(3)　構成定義情報例

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEA
      [qos-queue-list QUEUEA]
 3    (config)# bandwidth_traffic 10000
      [qos-queue-list QUEUEA]
 4    (config)# traffic 1 constant peak_rate 1500
      [qos-queue-list QUEUEA]
 5    (config)# traffic 2 constant peak_rate 3000
      [qos-queue-list QUEUEA]
 6    (config)# traffic 3 constant peak_rate 1500
      [qos-queue-list QUEUEA]
 7    (config)# traffic 4 guarantee min_rate 1500 peak_rate 6000
      [qos-queue-list QUEUEA]
 8    (config)# exit
 9    (config)# qos-interface TokyoOsaka queue_list QUEUEA
10    (config)# flow qos TokyoOsaka out
      [flow qos TokyoOsaka out]
11    (config)# list 1 ip 172.16.1.100 any action priority 1
      [flow qos TokyoOsaka out]
12    (config)# list 2 tcp any any 20-21 action priority 2
      [flow qos TokyoOsaka out]
13    (config)# list 3 tcp any any 23 action priority 3
      [flow qos TokyoOsaka out]
14    (config)# list 4 ip any any action priority 4
      [flow qos TokyoOsaka out]
15    (config)# exit
16    (config)# flow yes

表13-29　本装置Aの構成定義情報解説

解説番号 解説
1 QoSを使用します。
2，3 QUEUEAのキューモードを帯域制御(トラフィック指定)に設定し，回線の最大送信帯域を10Mbpsに設定します。
4 QUEUEAのキュー番号1に，固定帯域1.5Mbpsを割り当てます。
5 QUEUEAのキュー番号2に，固定帯域3Mbpsを割り当てます。
6 QUEUEAのキュー番号3に，固定帯域1.5Mbpsを割り当てます。
7，8 QUEUEAのキュー番号4に，最低保証帯域1.5Mbps，最大制限帯域6Mbpsを割り当てます。
9 インタフェース名称TokyoOsakaに，QoSキューリスト名称QUEUEAを登録します。
10，11 インタフェース名TokyoOsakaのoutbound（送信側）に送信元IPアドレス＝172.16.1.100のパケットをキュー1にキューイングするよう設定します。
12 インタフェース名TokyoOsakaのoutbound（送信側）にTCPの宛先ポート番号＝20，21のパケットをキュー2にキューイングするよう設定します。
13 インタフェース名TokyoOsakaのoutbound（送信側）にTCPの宛先ポート番号＝23のパケットをキュー3にキューイングするよう設定します。
14，15 インタフェース名TokyoOsakaのoutbound（送信側）に解説番号10〜13以外のパケットをキュー4にキューイングするよう設定します。
16 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
qos
qos-queue-list QUEUEA
  bandwidth_traffic 10000
  traffic 1 constant peak_rate 1500
  traffic 2 constant peak_rate 3000
  traffic 3 constant peak_rate 1500
  traffic 4 guarantee min_rate 1500 peak_rate 6000
qos-interface TokyoOsaka queue_list QUEUEA
!
flow yes
flow qos TokyoOsaka out
  list 1 ip 172.16.1.100 any action priority 1
  list 2 tcp any any 20-21 action priority 2
  list 3 tcp any any 23 action priority 3
  list 4 ip any any action priority 4

［コマンドによる設定］
 1    (config)# qos
 2    (config)# qos-queue-list QUEUEB
      [qos-queue-list QUEUEB]
 3    (config)# bandwidth_traffic 10000
      [qos-queue-list QUEUEB]
 4    (config)# traffic 1 constant peak_rate 1500
      [qos-queue-list QUEUEB]
 5    (config)# traffic 2 constant peak_rate 3000
      [qos-queue-list QUEUEB]
 6    (config)# traffic 3 constant peak_rate 1500
      [qos-queue-list QUEUEB]
 7    (config)# traffic 4 guarantee min_rate 1500 peak_rate 6000
      [qos-queue-list QUEUEB]
 8    (config)# exit
 9    (config)# qos-interface OsakaTokyo queue_list QUEUEB
10    (config)# flow qos OsakaTokyo out
      [flow qos OsakaTokyo out]
11    (config)# list 1 ip 172.16.100.100 any action priority 1
      [flow qos OsakaTokyo out]
12    (config)# list 2 tcp any any 20-21 action priority 2
      [flow qos OsakaTokyo out]
13    (config)# list 3 tcp any any 23 action priority 3
      [flow qos OsakaTokyo out]
14    (config)# list 4 ip any any action priority 4
      [flow qos OsakaTokyo out]
15    (config)# exit
16    (config)# flow yes

表13-30　本装置Bの構成定義情報解説

解説番号 解説
1 QoSを使用します。
2，3 QUEUEBのキューモードを帯域制御(トラフィック指定)に設定し，回線の最大送信帯域を10Mbpsに設定します。
4 QUEUEBのキュー番号1に，固定帯域1.5Mbpsを割り当てます。
5 QUEUEBのキュー番号2に，固定帯域3Mbpsを割り当てます。
6 QUEUEBのキュー番号3に，固定帯域1.5Mbpsを割り当てます。
7，8 QUEUEBのキュー番号4に，最低保証帯域1.5Mbps，最大制限帯域6Mbpsを割り当てます。
9 インタフェース名称OsakaTokyoに，QoSキューリスト名称QUEUEBを登録します。
10，11 インタフェース名OsakaTokyoのoutbound（送信側）に送信元IPアドレス＝172.16.100.100のパケットをキュー1にキューイングするよう設定します。
12 インタフェース名OsakaTokyoのoutbound（送信側）にTCPの宛先ポート番号＝20，21のパケットをキュー2にキューイングするよう設定します。
13 インタフェース名OsakaTokyoのoutbound（送信側）にTCPの宛先ポート番号＝23のパケットをキュー3にキューイングするよう設定します。
14，15 インタフェース名OsakaTokyoのoutbound（送信側）に解説番号10〜13以外のパケットをキュー4にキューイングするよう設定します。
16 フロー制御機能を使用する設定にします。

［構成定義情報の表示］
qos
qos-queue-list QUEUEB
  bandwidth_traffic 10000
  traffic 1 constant peak_rate 1500
  traffic 2 constant peak_rate 3000
  traffic 3 constant peak_rate 1500
  traffic 4 guarantee min_rate 1500 peak_rate 6000
qos-interface OsakaTokyo queue_list QUEUEB
!
flow yes
flow qos OsakaTokyo out
  list 1 ip 172.16.100.100 any action priority 1
  list 2 tcp any any 20-21 action priority 2
  list 3 tcp any any 23 action priority 3
  list 4 ip any any action priority 4
