12.1.2　 IPv6 PIM-SSMプロトコル

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

サーバ＃1，サーバ＃2と複数のグループが存在するネットワークにおいて，サーバ＃1と各グループ間のIPv6マルチキャスト通信とサーバ＃2と各グループ間のIPv6マルチキャスト通信を行います。

(2)　構成図と設定条件

［構成図］

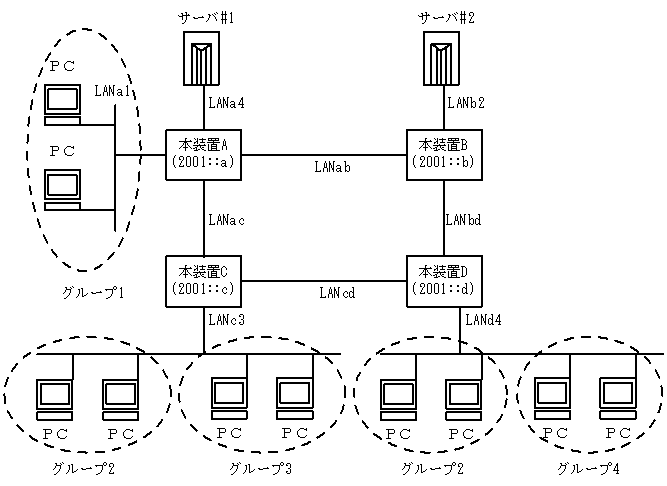

図12-2　マルチキャスト構成図（IPv6 PIM-SSM）

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SSMを使用します。PIM-SSMはPIM-SMの拡張機能です。
    また，各グループと本装置間はMLDを使用します。
    （前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です）
    使用するグループはff35::/16とします。
    サーバ＃１のアドレスを2001:aa::1とします。
    サーバ＃2のアドレスを2001:bb::1とします。

＜本装置Aの環境＞
  1. 本装置A−本装置B／C間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置Aとグループ1間のグループ管理制御はMLDを使用します。
  3. 本装置AにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。
  4. 本装置AにMLDによってPIM-SSMが動作するグループアドレス(ff35::1)と送信元アドレス(サーバ#1：2001:aa::1，サーバ#2：2001:bb::1)を指定します。

＜本装置Bの環境＞
  1. 本装置B−本装置A／D間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置BにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。

＜本装置Cの環境＞
  1. 本装置C−本装置A／D間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置Cとグループ2／3間のグループ管理制御はMLDを使用します。
  3. 本装置CにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。
  4. 本装置CにMLDによってPIM-SSMが動作するグループアドレス(ff35::2)と送信元アドレス(サーバ#1：2001:aa::1，サーバ#2：2001:bb::1)を指定します。
  5. 本装置CにMLDによってPIM-SSMが動作するグループアドレス(ff35::3)と送信元アドレス(サーバ#1：2001:aa::1，サーバ#2：2001:bb::1)を指定します。

＜本装置Dの環境＞
  1. 本装置D−本装置B／C間のIPv6マルチキャスト経路制御はIPv6 PIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置Dとグループ2／4間のグループ管理制御はMLDを使用します。
  3. 本装置DにPIM-SSMが動作するSSMアドレス範囲(ff35::/16)を指定します。
  4. 本装置DにMLDによってPIM-SSMが動作するグループアドレス(ff35::2)と送信元アドレス(サーバ#1：2001:aa::1，サーバ#2：2001:bb::1)を指定します。
  5. 本装置DにMLDによってPIM-SSMが動作するグループアドレス(ff35::4)と送信元アドレス(サーバ#1：2001:aa::1，サーバ#2：2001:bb::1)を指定します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# pim6 yes
      [pim6]
 2    (config)# sparse
      [pim6 sparse]
 3    (config)# ssm yes
      [pim6 sparse ssm]
 4    (config)# ff35::/16
      [pim6 sparse ssm]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANa1
      [pim6 sparse interface LANa1]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANab
      [pim6 sparse interface LANab]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANac
      [pim6 sparse interface LANac]
11    (config)# exit
      [pim6 sparse]
12    (config)# interface LANa4
      [pim6 sparse interface LANa4]
13    (config)# exit
      [pim6 sparse]
14    (config)# exit
      [pim6]
15    (config)# exit
16    (config)# mld
      [mld]
17    (config)# ssm-join group ff35::1
      [mld ssm-join group ff35::1]
18    (config)# source 2001:aa::1
      [mld ssm-join group ff35::1]
19    (config)# source 2001:bb::1
      [mld ssm-join group ff35::1]
20    (config)# exit
      [mld]
21    (config)# exit

表12-5　本装置Aの構成定義情報解説

解説番号 解説
1〜5 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
6〜15 インタフェースLANa1，LANab，LANac，LANa4でIPv6 PIM-SM及びMLDを動作させることを定義します。
16〜18 MLDでPIM-SSMが動作するグループアドレスとしてff35::1，送信元アドレスとして2001:aa::1を定義します。
19〜21 MLDでPIM-SSMが動作するグループアドレスとしてff35::1，送信元アドレスとして2001:bb::1を定義します。

＜本装置B＞
 1    (config)# pim6 yes
      [pim6]
 2    (config)# sparse
      [pim6 sparse]
 3    (config)# ssm yes
      [pim6 sparse ssm]
 4    (config)# ff35::/16
      [pim6 sparse ssm]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANb2
      [pim6 sparse interface LANb2]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANab
      [pim6 sparse interface LANab]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANbd
      [pim6 sparse interface LANbd]
11    (config)# exit
      [pim6 sparse]
12    (config)# exit
      [pim6]
13    (config)# exit

表12-6　本装置Bの構成定義情報解説

解説番号 解説
1〜5 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
6〜13 インタフェースLANb2，LANab，LANbdでIPv6 PIM-SM及びMLDを動作させることを定義します。

＜本装置C＞
 1    (config)# pim6 yes
      [pim6]
 2    (config)# sparse
      [pim6 sparse]
 3    (config)# ssm yes
      [pim6 sparse ssm]
 4    (config)# ff35::/16
      [pim6 sparse ssm]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANc3
      [pim6 sparse interface LANc3]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANca
      [pim6 sparse interface LANca]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANcd
      [pim6 sparse interface LANcd]
11    (config)# exit
      [pim6 sparse]
12    (config)# exit
      [pim6]
13    (config)# exit
14    (config)# mld
      [mld]
15    (config)# ssm-join group ff35::2
      [mld ssm-join group ff35::2]
16    (config)# source 2001:aa::1
      [mld ssm-join group ff35::2]
17    (config)# source 2001:bb::1
      [mld ssm-join group ff35::2]
18    (config)# exit
      [mld]
19    (config)# ssm-join group ff35::3
      [mld ssm-join group ff35::3]
20    (config)# source 2001:aa::1
      [mld ssm-join group ff35::3]
21    (config)# source 2001:bb::1
      [mld ssm-join group ff35::3]
22    (config)# exit
      [mld]
23    (config)# exit

表12-7　本装置Cの構成定義情報解説

解説番号 解説
1〜5 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
6〜13 インタフェースLANc3，LANca，LANcdでIPv6 PIM-SM及びMLDを動作させることを定義します。
14〜16 MLDでPIM-SSMが動作するグループアドレスとしてff35::2，送信元アドレスとして2001:aa::1を定義します。
17，18 MLDでPIM-SSMが動作するグループアドレスとしてff35::2，送信元アドレスとして2001:bb::1を定義します。
19，20 MLDでPIM-SSMが動作するグループアドレスとしてff35::3，送信元アドレスとして2001:aa::1を定義します。
21〜23 MLDでPIM-SSMが動作するグループアドレスとしてff35::3，送信元アドレスとして2001:bb::1を定義します。

＜本装置D＞
 1    (config)# pim6 yes
      [pim6]
 2    (config)# sparse
      [pim6 sparse]
 3    (config)# ssm yes
      [pim6 sparse ssm]
 4    (config)# ff35::/16
      [pim6 sparse ssm]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANd4
      [pim6 sparse interface LANd4]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANbd
      [pim6 sparse interface LANbd]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANcd
      [pim6 sparse interface LANcd]
11    (config)# exit
      [pim6 sparse]
12    (config)# exit
      [pim6]
13    (config)# exit
14    (config)# mld
      [mld]
15    (config)# ssm-join group ff35::2
      [mld ssm-join group ff35::2]
16    (config)# source 2001:aa::1
      [mld ssm-join group ff35::2]
17    (config)# source 2001:bb::1
      [mld ssm-join group ff35::2]
18    (config)# exit
      [mld]
19    (config)# ssm-join group ff35::4
      [mld ssm-join group ff35::4]
20    (config)# source 2001:aa::1
      [mld ssm-join group ff35::4]
21    (config)# source 2001:bb::1
      [mld ssm-join group ff35::4]
22    (config)# exit
      [mld]
23    (config)# exit

表12-8　本装置Dの構成定義情報解説

解説番号 解説
1〜5 PIM-SSMが動作するグループアドレスの範囲としてff35::/16を定義します。
6〜13 インタフェースLANd4，LANbd，LANcdでIPv6 PIM-SM及びMLDを動作させることを定義します。
14〜16 MLDでPIM-SSMが動作するグループアドレスとしてff35::2，送信元アドレスとして2001:aa::1を定義します。
17，18 MLDでPIM-SSMが動作するグループアドレスとしてff35::2，送信元アドレスとして2001:bb::1を定義します。
19，20 MLDでPIM-SSMが動作するグループアドレスとしてff35::4，送信元アドレスとして2001:aa::1を定義します。
21〜23 MLDでPIM-SSMが動作するグループアドレスとしてff35::4，送信元アドレスとして2001:bb::1を定義します。

［構成定義情報の表示］

＜本装置A＞
pim6 yes
  sparse
    interface LANa1
    interface LANa4
    interface LANab
    interface LANac
    ssm yes
      ff35::/16
!
mld
  ssm-join group ff35::1
    source 2001:aa::1
    source 2001:bb::1

＜本装置B＞
pim6 yes
  sparse
    interface LANab
    interface LANb2
    interface LANbd
    ssm yes
      ff35::/16

＜本装置C＞
pim6 yes
  sparse
    interface LANc3
    interface LANca
    interface LANcd
    ssm yes
      ff35::/16
!
mld
  ssm-join group ff35::2
    source 2001:aa::1
    source 2001:bb::1
  ssm-join group ff35::3
    source 2001:aa::1
    source 2001:bb::1

＜本装置D＞
pim6 yes
  sparse
    interface LANbd
    interface LANcd
    interface LANd4
    ssm yes
      ff35::/16
!
mld
  ssm-join group ff35::2
    source 2001:aa::1
    source 2001:bb::1
  ssm-join group ff35::4
    source 2001:aa::1
    source 2001:bb::1
