12.1.1　 IPv6 PIM-SMプロトコル

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

サーバ＃1，サーバ＃2と複数のグループが存在するネットワークにおいて，サーバ＃1と各グループ間のIPv6マルチキャスト通信とサーバ＃2と各グループ間のIPv6マルチキャスト通信を行います。

(2)　構成図と設定条件

［構成図］

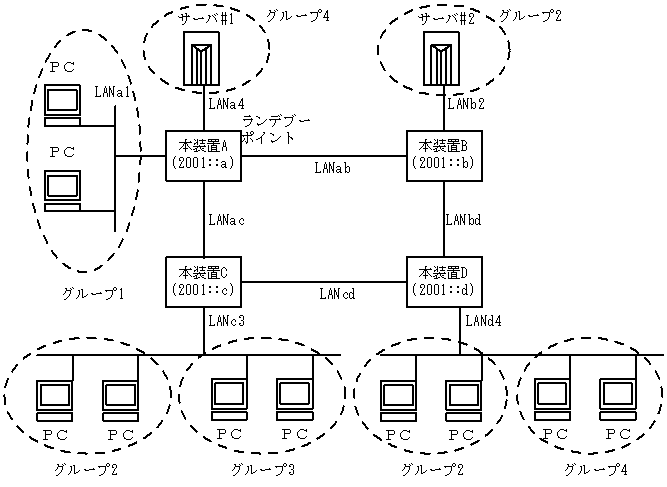

図12-1　マルチキャスト構成図（IPv6 PIM-SM）

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 本装置間のIPv6マルチキャストルーティングプロトコルはIPv6 PIM-SMを使用します。
    また，各グループと本装置間はMLDを使用します。
    （前提条件としてすべてのルータでIPv6ユニキャストルーティングプロトコルの動作が必要です）
    使用するグループはff15::/16とします。

＜本装置Aの環境＞
  1. 本装置A−本装置B／C間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Aとグループ1間のグループ管理制御はMLDを使用します。
  3. 本装置Aの装置アドレスを2001::aとします。
  4. 本装置Aをランデブーポイント及びBSRとします。

＜本装置Bの環境＞
  1. 本装置B−本装置A／D間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Bの装置アドレスを2001::bとします。

＜本装置Cの環境＞
  1. 本装置C−本装置A／D間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Cとグループ2／3間のグループ管理制御はMLDを使用します。
  3. 本装置Cの装置アドレスを2001::cとします。

＜本装置Dの環境＞
  1. 本装置D−本装置B／C間のIPv6マルチキャスト経路制御はIPv6 PIM-SMを使用します。
  2. 本装置Dとグループ2／4間のグループ管理制御はMLDを使用します。
  3. 本装置Dの装置アドレスを2001::dとします。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# router local_address 2001::a
 2    (config)# pim6 yes
      [pim6]
 3    (config)# sparse
      [pim6 sparse]
 4    (config)# interface LANa1
      [pim6 sparse interface LANa1]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANab
      [pim6 sparse interface LANab]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANac
      [pim6 sparse interface LANac]
 9    (config)# exit
      [pim6 sparse]
10    (config)# interface LANa4
      [pim6 sparse interface LANa4]
11    (config)# exit
      [pim6 sparse]
12    (config)# candidate-rp yes
      [pim6 sparse candidate-rp]
13    (config)# group ff15::/16
      [pim6 sparse candidate-rp]
14    (config)# exit
      [pim6 sparse]
15    (config)# candidate-bsr yes
      [pim6 sparse candidate-bsr]
16    (config)# exit
      [pim6 sparse]
17    (config)# exit
      [pim6]
18    (config)# exit

表12-1　本装置Aの構成定義情報解説

解説番号 解説
1 装置アドレスとして2001::aを定義します。
2〜11 インタフェースLANa1，LANab，LANac，LANa4でIPv6 PIM-SMおよびMLDを動作させることを定義します。
12〜14 ランデブーポイント候補としてグループアドレスff15::/16を定義します。
15〜18 BSR候補として定義します。

＜本装置B＞
 1    (config)# router local_address 2001::b
 2    (config)# pim6 yes
      [pim6]
 3    (config)# sparse
      [pim6 sparse]
 4    (config)# interface LANb2
      [pim6 sparse interface LANb2]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANab
      [pim6 sparse interface LANab]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANbd
      [pim6 sparse interface LANbd]
 9    (config)# exit
      [pim6 sparse]
10    (config)# exit
      [pim6]
11    (config)# exit

表12-2　本装置Bの構成定義情報解説

解説番号 解説
1 装置アドレスとして2001::bを定義します。
2〜11 インタフェースLANb2，LANab，LANbdでIPv6 PIM-SM及びMLDを動作させることを定義します。

＜本装置C＞
 1    (config)# router local_address 2001::c
 2    (config)# pim6 yes
      [pim6]
 3    (config)# sparse
      [pim6 sparse]
 4    (config)# interface LANc3
      [pim6 sparse interface LANc3]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANca
      [pim6 sparse interface LANca]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANcd
      [pim6 sparse interface LANcd]
 9    (config)# exit
      [pim6 sparse]
10    (config)# exit
      [pim6]
11    (config)# exit

表12-3　本装置Cの構成定義情報解説

解説番号 解説
1 装置アドレスとして2001::cを定義します。
2〜11 インタフェースLANc3，LANca，LANcdでIPv6 PIM-SM及びMLDを動作させることを定義します。

＜本装置D＞
 1    (config)# router local_address 2001::d
 2    (config)# pim6 yes
      [pim6]
 3    (config)# sparse
      [pim6 sparse]
 4    (config)# interface LANd4
      [pim6 sparse interface LANd4]
 5    (config)# exit
      [pim6 sparse]
 6    (config)# interface LANbd
      [pim6 sparse interface LANbd]
 7    (config)# exit
      [pim6 sparse]
 8    (config)# interface LANcd
      [pim6 sparse interface LANcd]
 9    (config)# exit
      [pim6 sparse]
10    (config)# exit
      [pim6]
11    (config)# exit

表12-4　本装置Dの構成定義情報解説

解説番号 解説
1 装置アドレスとして2001::dを定義します。
2〜11 インタフェースLANd4，LANbd，LANcdでIPv6 PIM-SM及びMLDを動作させることを定義します。

［構成定義情報の表示］

＜本装置A＞
router local_address 2001::a
!
pim6 yes
  sparse
    interface LANa1
    interface LANa4
    interface LANab
    interface LANac
    candidate-rp yes
      group ff15::/16
    candidate-bsr yes

＜本装置B＞
router local_address 2001::b
!
pim6 yes
  sparse
    interface LANab
    interface LANb2
    interface LANbd

＜本装置C＞
router local_address 2001::c
!
pim6 yes
  sparse
    interface LANc3
    interface LANca
    interface LANcd

＜本装置D＞
router local_address 2001::d
!
pim6 yes
  sparse
    interface LANbd
    interface LANcd
    interface LANd4
