11.4.8　BGP4+プロトコル（ルートフィルタ）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

AS番号200（AS200），AS番号300（AS300），AS番号400（AS400）およびAS番号500（AS500）の自律システムに接続されたAS番号100の自律システム（AS100）において，AS200およびAS300から広告された経路情報をAS内およびAS400，AS500に配布し，AS400およびAS500から広告された特定ネットワーク宛の経路情報をAS内およびAS200，AS300に配布します。また，AS内のネットワークをスタティック定義し，AS200，AS300，AS400およびAS500に広告します。

(2)　構成図と設定条件

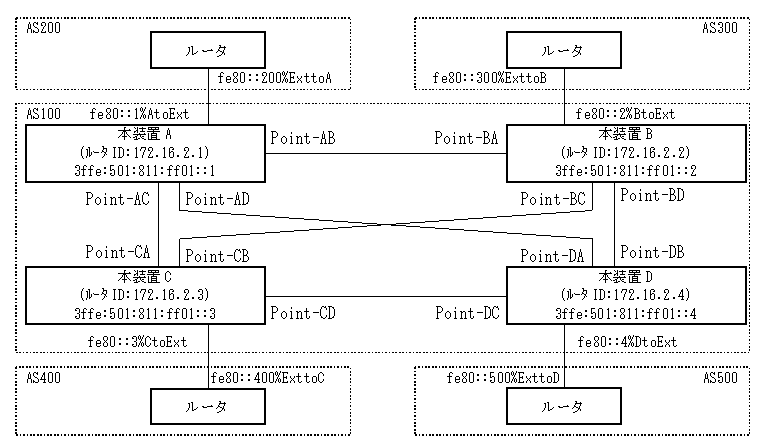

［構成図］

図11-19　構成図

[図データ]

［設定条件］

＜本装置A／Bの環境＞
  1. AS200およびAS300のBGP4+スピーカと外部ピアによりピアリングします。
  2. AS内の他のBGP4+スピーカと内部ピアによりピアリングします。
  3. OSPFv3により直結経路を，BGP4+によりAS200およびAS300から受信した経路をAS内に広告します。その際，AS200およびAS300からの経路はAS200を優先します。
  4. AS400およびAS500からの経路をAS200およびAS300に広告します。また，AS内のネットワークをスタティック定義し，AS200およびAS300に広告します。

＜本装置C／Dの環境＞
  1. AS400およびAS500のBGP4+スピーカと外部ピアによりピアリングします。
  2. AS内の他のBGP4+スピーカと内部ピアによりピアリングします。
  3. OSPFv3により直結経路を，BGP4+によりAS400およびAS500から受信した特定ネットワーク宛の経路をAS内に広告します。
  4. AS200およびAS300からの経路をAS400およびAS500に広告します。また，AS内のネットワークをスタティック定義し，AS400およびAS500に広告します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# router local-address 3ffe:501:811:ff01::1
 2    (config)# autonomoussystem 100
 3    (config)# routerid 172.16.2.1
 4    (config)# ospf6 yes
      [ospf6]
 5    (config)# backbone
      [ospf6 backbone]
 6    (config)# interface Point-AB
      [ospf6 backbone interface Point-AB]
 7    (config)# exit
      [ospf6 backbone]
 8    (config)# interface Point-AC
      [ospf6 backbone interface Point-AC]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface Point-AD
      [ospf6 backbone interface Point-AD]
11    (config)# exit
      [ospf6 backbone]
12    (config)# interface localhost
      [ospf6 backbone interface localhost]
13    (config)# passive
      [ospf6 backbone interface localhost]
14    (config)# exit
      [ospf6 backbone]
15    (config)# exit
      [ospf6]
16    (config)# exit
17    (config)# bgp4+ yes
      [bgp4+]
18    (config)# externalpeeras 200
      [bgp4+ externalpeeras 200]
19    (config)# peer fe80::200%AtoExt
      [bgp4+ externalpeeras 200 peer fe80::200%AtoExt]
20    (config)# exit
      [bgp4+ externalpeeras 200]
21    (config)# exit
      [bgp4+]
22    (config)# routingpeeras 100
      [bgp4+ routingpeeras 100]
23    (config)# lcladdr 3ffe:501:811:ff01::1
      [bgp4+ routingpeeras 100]
24    (config)# peer 3ffe:501:811:ff01::2
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::2]
25    (config)# exit
      [bgp4+ routingpeeras 100]
26    (config)# peer 3ffe:501:811:ff01::3
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::3]
27    (config)# exit
      [bgp4+ routingpeeras 100]
28    (config)# peer 3ffe:501:811:ff01::4
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::4]
29    (config)# exit
      [bgp4+ routingpeeras 100]
30    (config)# exit
      [bgp4+]
31    (config)# exit
32    (config)# attribute-list set-attribute AS200-IN-ATTR
      [attribute-list set-attribute AS200-IN-ATTR]
33    (config)# localpref 300
      [attribute-list set-attribute AS200-IN-ATTR]
34    (config)# exit
35    (config)# route-filter name AS200-IN
      [route-filter name AS200-IN]
36    (config)# seq 100 set set-attribute AS200-IN-ATTR
      [route-filter name AS200-IN]
37    (config)# exit
38    (config)# import proto bgp4+ as 200 route-filter AS200-IN
39    (config)# route-filter name AS100-OUT
      [route-filter name AS100-OUT]
40    (config)# seq 100 match proto bgp4+ as 200
      [route-filter name AS100-OUT]
41    (config)# exit
42    (config)# export proto bgp4+ as 100 route-filter AS100-OUT
43    (config)# static
      [static]
44    (config)# 3ffe:501:811:ff01::/64 interface null
      [static]
45    (config)# exit
46    (config)# route-filter name AS200-OUT
      [route-filter name AS200-OUT]
47    (config)# seq 100 match proto static
      [route-filter name AS200-OUT]
48    (config)# exit
49    (config)# network-filter name AS200-OUT-NET
      [network-filter name AS200-OUT-NET]
50    (config)# 3ffe:501:811:ff01::/64 exact
      [network-filter name AS200-OUT-NET]
51    (config)# exit
52    (config)# route-filter name AS200-OUT
      [route-filter name AS200-OUT]
53    (config)# seq 100 match network-filter AS200-OUT-NET
      [route-filter name AS200-OUT]
54    (config)# seq 200 match proto bgp4+
      [route-filter name AS200-OUT]
55    (config)# exit
56    (config)# attribute-list attribute-filter AS200-OUT-ATTR
      [attribute-list attribute-filter AS200-OUT-ATTR]
57    (config)# aspath "400 .*"
      [attribute-list attribute-filter AS200-OUT-ATTR]
58    (config)# aspath "500 .*"
      [attribute-list attribute-filter AS200-OUT-ATTR]
59    (config)# exit
60    (config)# route-filter name AS200-OUT
      [route-filter name AS200-OUT]
61    (config)# seq 200 match attribute-filter AS200-OUT-ATTR
      [route-filter name AS200-OUT]
62    (config)# exit
63    (config)# export proto bgp4+ as 200 route-filter AS200-OUT

表11-59　本装置Aの構成定義情報解説

解説番号 解説
1〜3 自装置アドレス，自装置の属するAS番号，およびルータIDを定義します。
4〜11 自AS内向けの各インタフェースでOSPFv3を定義します。
12〜16 自装置アドレスをOSPFv3インタフェースとして広告することを定義します。
17〜21 BGP4+プロトコルを動作させることを定義します。また，AS200に対する外部ピアを定義します。
22〜31 装置アドレスを使用し，本装置B，C，Dへの内部ピアを定義します。
32〜38 AS200から受信した経路のLOCALPREF値を300にするよう定義します。
39〜42 AS200から受信した経路をAS内の内部ピアに広告するよう定義します。
43〜45 AS内のネットワークをスタティック経路として定義します。
46〜63 生成したスタティック経路，AS400から受信した経路，AS500から受信した経路をAS200との外部ピアに広告するよう定義します。

＜本装置B＞
 1    (config)# router local-address 3ffe:501:811:ff01::2
 2    (config)# autonomoussystem 100
 3    (config)# routerid 172.16.2.2
 4    (config)# ospf6 yes
      [ospf6]
 5    (config)# backbone
      [ospf6 backbone]
 6    (config)# interface Point-BA
      [ospf6 backbone interface Point-BA]
 7    (config)# exit
      [ospf6 backbone]
 8    (config)# interface Point-BC
      [ospf6 backbone interface Point-BC]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface Point-BD
      [ospf6 backbone interface Point-BD]
11    (config)# exit
      [ospf6 backbone]
12    (config)# interface localhost
      [ospf6 backbone interface localhost]
13    (config)# passive
      [ospf6 backbone interface localhost]
14    (config)# exit
      [ospf6 backbone]
15    (config)# exit
      [ospf6]
16    (config)# exit
17    (config)# bgp4+ yes
      [bgp4+]
18    (config)# externalpeeras 300
      [bgp4+ externalpeeras 300]
19    (config)# peer fe80::300%BtoExt
      [bgp4+ externalpeeras 300 peer fe80::300%BtoExt]
20    (config)# exit
      [bgp4+ externalpeeras 300]
21    (config)# exit
      [bgp4+]
22    (config)# routingpeeras 100
      [bgp4+ routingpeeras 100]
23    (config)# lcladdr 3ffe:501:811:ff01::2
      [bgp4+ routingpeeras 100]
24    (config)# peer 3ffe:501:811:ff01::1
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::1]
25    (config)# exit
      [bgp4+ routingpeeras 100]
26    (config)# peer 3ffe:501:811:ff01::3
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::3]
27    (config)# exit
      [bgp4+ routingpeeras 100]
28    (config)# peer 3ffe:501:811:ff01::4
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::4]
29    (config)# exit
      [bgp4+ routingpeeras 100]
30    (config)# exit
      [bgp4+]
31    (config)# exit
32    (config)# attribute-list set-attribute AS300-IN-ATTR
      [attribute-list set-attribute AS300-IN-ATTR]
33    (config)# localpref 200
      [attribute-list set-attribute AS300-IN-ATTR]
34    (config)# exit
35    (config)# route-filter name AS300-IN
      [route-filter name AS300-IN]
36    (config)# seq 100 set set-attribute AS300-IN-ATTR
      [route-filter name AS300-IN]
37    (config)# exit
38    (config)# import proto bgp4+ as 300 route-filter AS300-IN
39    (config)# route-filter name AS100-OUT
      [route-filter name AS100-OUT]
40    (config)# seq 100 match proto bgp4+ as 300
      [route-filter name AS100-OUT]
41    (config)# exit
42    (config)# export proto bgp4+ as 100 route-filter AS100-OUT
43    (config)# static
      [static]
44    (config)# 3ffe:501:811:ff01::/64 interface null
      [static]
45    (config)# exit
46    (config)# route-filter name AS300-OUT
      [route-filter name AS300-OUT]
47    (config)# seq 100 match proto static
      [route-filter name AS300-OUT]
48    (config)# exit
49    (config)# network-filter name AS300-OUT-NET
      [network-filter name AS300-OUT-NET]
50    (config)# 3ffe:501:811:ff01::/64 exact
      [network-filter name AS300-OUT-NET]
51    (config)# exit
52    (config)# route-filter name AS300-OUT
      [route-filter name AS300-OUT]
53    (config)# seq 100 match network-filter AS300-OUT-NET
      [route-filter name AS300-OUT]
54    (config)# seq 200 match proto bgp4+
      [route-filter name AS300-OUT]
55    (config)# exit
56    (config)# attribute-list attribute-filter AS300-OUT-ATTR
      [attribute-list attribute-filter AS300-OUT-ATTR]
57    (config)# aspath "400 .*"
      [attribute-list attribute-filter AS300-OUT-ATTR]
58    (config)# aspath "500 .*"
      [attribute-list attribute-filter AS300-OUT-ATTR]
59    (config)# exit
60    (config)# route-filter name AS300-OUT
      [route-filter name AS300-OUT]
61    (config)# seq 200 match attribute-filter AS300-OUT-ATTR
      [route-filter name AS300-OUT]
62    (config)# exit
63    (config)# export proto bgp4+ as 300 route-filter AS300-OUT

表11-60　本装置Bの構成定義情報解説

解説番号 解説
1〜16 ＜本装置A＞の解説番号1〜16に同じ
17〜21 BGP4+プロトコルを動作させることを定義します。また，AS300に対する外部ピアを定義します。
22〜31 装置アドレスを使用し，本装置A，C，Dへの内部ピアを定義します。
32〜38 AS300から受信した経路のLOCALPREF値を200にするよう定義します。
39〜42 AS300から受信した経路をAS内の内部ピアに広告するよう定義します。
43〜45 AS内のネットワークをスタティック経路として定義します。
46〜63 生成したスタティック経路，AS400から受信した経路，AS500から受信した経路をAS300との外部ピアに広告するよう定義します。

＜本装置C＞
 1    (config)# router local-address 3ffe:501:811:ff01::3
 2    (config)# autonomoussystem 100
 3    (config)# routerid 172.16.2.3
 4    (config)# ospf6 yes
      [ospf6]
 5    (config)# backbone
      [ospf6 backbone]
 6    (config)# interface Point-CA
      [ospf6 backbone interface Point-CA]
 7    (config)# exit
      [ospf6 backbone]
 8    (config)# interface Point-CB
      [ospf6 backbone interface Point-CB]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface Point-CD
      [ospf6 backbone interface Point-CD]
11    (config)# exit
      [ospf6 backbone]
12    (config)# interface localhost
      [ospf6 backbone interface localhost]
13    (config)# passive
      [ospf6 backbone interface localhost]
14    (config)# exit
      [ospf6 backbone]
15    (config)# exit
      [ospf6]
16    (config)# exit
17    (config)# bgp4+ yes
      [bgp4+]
18    (config)# externalpeeras 400
      [bgp4+ externalpeeras 400]
19    (config)# peer fe80::400%CtoExt
      [bgp4+ externalpeeras 400 peer fe80::400%CtoExt]
20    (config)# exit
      [bgp4+ externalpeeras 400]
21    (config)# exit
      [bgp4+]
22    (config)# routingpeeras 100
      [bgp4+ routingpeeras 100]
23    (config)# lcladdr 3ffe:501:811:ff01::3
      [bgp4+ routingpeeras 100]
24    (config)# peer 3ffe:501:811:ff01::1
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::1]
25    (config)# exit
      [bgp4+ routingpeeras 100]
26    (config)# peer 3ffe:501:811:ff01::2
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::2]
27    (config)# exit
      [bgp4+ routingpeeras 100]
28    (config)# peer 3ffe:501:811:ff01::4
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::4]
29    (config)# exit
      [bgp4+ routingpeeras 100]
30    (config)# exit
      [bgp4+]
31    (config)# exit
32    (config)# route-filter name AS400-IN
      [route-filter name AS400-IN]
33    (config)# seq 100 match aspath "400"
      [route-filter name AS400-IN]
34    (config)# seq 100 match network 3ffe:501:811:ff02::/64
      [route-filter name AS400-IN]
35    (config)# seq 100 set localpref 400
      [route-filter name AS400-IN]
36    (config)# seq 200 drop
      [route-filter name AS400-IN]
37    (config)# exit
38    (config)# import proto bgp4+ as 400 route-filter AS400-IN
39    (config)# route-filter name AS100-OUT
      [route-filter name AS100-OUT]
40    (config)# seq 100 match proto bgp4+ as 400
      [route-filter name AS100-OUT]
41    (config)# exit
42    (config)# export proto bgp4+ as 100 route-filter AS100-OUT
43    (config)# static
      [static]
44    (config)# 3ffe:501:811:ff01::/64 interface null
      [static]
45    (config)# exit
46    (config)# route-filter name AS400-OUT
      [route-filter name AS400-OUT]
47    (config)# seq 100 match proto static
      [route-filter name AS400-OUT]
48    (config)# seq 100 match network 3ffe:501:811:ff01::/64 exact
      [route-filter name AS400-OUT]
49    (config)# seq 200 match proto bgp4+ as 100
      [route-filter name AS400-OUT]
50    (config)# exit
51    (config)# export proto bgp4+ as 400 route-filter AS400-OUT

表11-61　本装置Cの構成定義情報解説

解説番号 解説
1〜16 ＜本装置A＞の解説番号1〜16に同じ
17〜21 BGP4+プロトコルを動作させることを定義します。また，AS400に対する外部ピアを定義します。
22〜31 装置アドレスを使用し，本装置A，B，Dへの内部ピアを定義します。
32〜38 AS400から受信する経路をASPATH：400，ネットワーク：3ffe:501:811:ff02::/64に限定し，当該経路のLOCALPREF値を400にするよう定義します。
39〜42 AS400から受信した経路をAS内の内部ピアに広告するよう定義します。
43〜45 AS内のネットワークをスタティック経路として定義します。
46〜51 生成したスタティック経路，AS100，AS200，AS500から受信した経路をAS400との外部ピアに広告するよう定義します。

＜本装置D＞
 1    (config)# router local-address 3ffe:501:811:ff01::4
 2    (config)# autonomoussystem 100
 3    (config)# routerid 172.16.2.4
 4    (config)# ospf6 yes
      [ospf6]
 5    (config)# backbone
      [ospf6 backbone]
 6    (config)# interface Point-DA
      [ospf6 backbone interface Point-DA]
 7    (config)# exit
      [ospf6 backbone]
 8    (config)# interface Point-DB
      [ospf6 backbone interface Point-DB]
 9    (config)# exit
      [ospf6 backbone]
10    (config)# interface Point-DC
      [ospf6 backbone interface Point-DC]
11    (config)# exit
      [ospf6 backbone]
12    (config)# interface localhost
      [ospf6 backbone interface localhost]
13    (config)# passive
      [ospf6 backbone interface localhost]
14    (config)# exit
      [ospf6 backbone]
15    (config)# exit
      [ospf6]
16    (config)# exit
17    (config)# bgp4+ yes
      [bgp4+]
18    (config)# externalpeeras 500
      [bgp4+ externalpeeras 500]
19    (config)# peer fe80::500%DtoExt
      [bgp4+ externalpeeras 500 peer fe80::500%DtoExt]
20    (config)# exit
      [bgp4+ externalpeeras 500]
21    (config)# exit
      [bgp4+]
22    (config)# routingpeeras 100
      [bgp4+ routingpeeras 100]
23    (config)# lcladdr 3ffe:501:811:ff01::4
      [bgp4+ routingpeeras 100]
24    (config)# peer 3ffe:501:811:ff01::1
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::1]
25    (config)# exit
      [bgp4+ routingpeeras 100]
26    (config)# peer 3ffe:501:811:ff01::2
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::2]
27    (config)# exit
      [bgp4+ routingpeeras 100]
28    (config)# peer 3ffe:501:811:ff01::3
      [bgp4+ routingpeeras 100 peer 3ffe:501:811:ff01::3]
29    (config)# exit
      [bgp4+ routingpeeras 100]
30    (config)# exit
      [bgp4+]
31    (config)# exit
32    (config)# route-filter name AS500-IN
      [route-filter name AS500-IN]
33    (config)# seq 100 match aspath "500"
      [route-filter name AS500-IN]
34    (config)# seq 100 match network 3ffe:501:811:ff03::/64
      [route-filter name AS500-IN]
35    (config)# seq 100 set localpref 400
      [route-filter name AS500-IN]
36    (config)# seq 200 drop
      [route-filter name AS500-IN]
37    (config)# exit
38    (config)# import proto bgp4+ as 500 route-filter AS500-IN
39    (config)# route-filter name AS100-OUT
      [route-filter name AS100-OUT]
40    (config)# seq 100 match proto bgp4+ as 500
      [route-filter name AS100-OUT]
41    (config)# exit
42    (config)# export proto bgp4+ as 100 route-filter AS100-OUT
43    (config)# static
      [static]
44    (config)# 3ffe:501:811:ff01::/64 interface null
      [static]
45    (config)# exit
46    (config)# route-filter name AS500-OUT
      [route-filter name AS500-OUT]
47    (config)# seq 100 match proto static
      [route-filter name AS500-OUT]
58    (config)# seq 100 match network 3ffe:501:811:ff01::/64 exact
      [route-filter name AS500-OUT]
49    (config)# seq 200 match proto bgp4+ as 100
      [route-filter name AS500-OUT]
50    (config)# exit
51    (config)# export proto bgp4+ as 500 route-filter AS500-OUT

表11-62　本装置Dの構成定義情報解説

解説番号 解説
1〜16 ＜本装置A＞の解説番号1〜16に同じ
17〜21 BGP4+プロトコルを動作させることを定義します。また，AS500に対する外部ピアを定義します。
22〜31 装置アドレスを使用し，本装置A，B，Cへの内部ピアを定義します。
32〜38 AS500から受信する経路をASPATH：500，ネットワーク：3ffe:501:811:ff03::/64 に限定し，当該経路のLOCALPREF値を400にするよう定義します。
39〜42 AS500から受信した経路をAS内の内部ピアに広告するよう定義します。
43〜45 AS内のネットワークをスタティック経路として定義します。
46〜51 生成したスタティック経路，AS200，AS300，AS400から受信した経路をAS500との外部ピアに広告するよう定義します。

［構成定義情報の表示］

＜本装置A＞
router local-address 3ffe:501:811:ff01::1
!
autonomoussystem 100
!
routerid 172.16.2.1
!
ospf6 yes
  backbone
    interface localhost
      passive
    interface Point-AB
    interface Point-AC
    interface Point-AD
!
bgp4+ yes
  routingpeeras 100
    lcladdr 3ffe:501:811:ff01::1
    peer 3ffe:501:811:ff01::2
    peer 3ffe:501:811:ff01::3
    peer 3ffe:501:811:ff01::4
  externalpeeras 200
    peer fe80::200%AtoExt
!
static
  3ffe:501:811:ff01::/64 interface null
!
attribute-list set-attribute AS200-IN-ATTR
  localpref 300
!
attribute-list attribute-filter AS200-OUT-ATTR
  aspath "400 .*"
  aspath "500 .*"
!
network-filter name AS200-OUT-NET
  3ffe:501:811:ff01::/64 exact
!
route-filter name AS100-OUT
  seq 100 match proto bgp4+ as 200
!
route-filter name AS200-IN
  seq 100 set set-attribute AS200-IN-ATTR
!
route-filter name AS200-OUT
  seq 100 match proto static
  seq 100 match network-filter AS200-OUT-NET
  seq 200 match proto bgp4+
  seq 200 match attribute-filter AS200-OUT-ATTR
!
import proto bgp4+ as 200 route-filter AS200-IN
!
export proto bgp4+ as 100 route-filter AS100-OUT
!
export proto bgp4+ as 200 route-filter AS200-OUT

＜本装置B＞
router local-address 3ffe:501:811:ff01::2
!
autonomoussystem 100
!
routerid 172.16.2.2
!
ospf6 yes
  backbone
    interface localhost
      passive
    interface Point-BA
    interface Point-BC
    interface Point-BD
!
bgp4+ yes
  routingpeeras 100
    lcladdr 3ffe:501:811:ff01::2
    peer 3ffe:501:811:ff01::1
    peer 3ffe:501:811:ff01::3
    peer 3ffe:501:811:ff01::4
  externalpeeras 300
    peer fe80::300%BtoExt
!
static
  3ffe:501:811:ff01::/64 interface null
!
attribute-list set-attribute AS300-IN-ATTR
  localpref 200
!
attribute-list attribute-filter AS300-OUT-ATTR
  aspath "400 .*"
  aspath "500 .*"
!
network-filter name AS300-OUT-NET
  3ffe:501:811:ff01::/64 exact
!
route-filter name AS100-OUT
  seq 100 match proto bgp4+ as 300
!
route-filter name AS300-IN
  seq 100 set set-attribute AS300-IN-ATTR
!
route-filter name AS300-OUT
  seq 100 match proto static
  seq 100 match network-filter AS300-OUT-NET
  seq 200 match proto bgp4+
  seq 200 match attribute-filter AS300-OUT-ATTR
!
import proto bgp4+ as 300 route-filter AS300-IN
!
export proto bgp4+ as 100 route-filter AS100-OUT
!
export proto bgp4+ as 300 route-filter AS300-OUT

＜本装置C＞
router local-address 3ffe:501:811:ff01::3
!
autonomoussystem 100
 routerid 172.16.2.3
!
ospf6 yes
  backbone
    interface localhost
      passive
    interface Point-CA
    interface Point-CB
    interface Point-CD
!
bgp4+ yes
  routingpeeras 100
    lcladdr 3ffe:501:811:ff01::3
    peer 3ffe:501:811:ff01::1
    peer 3ffe:501:811:ff01::2
    peer 3ffe:501:811:ff01::4
  externalpeeras 400
    peer fe80::400%CtoExt
!
static
  3ffe:501:811:ff01::/64 interface null
!
route-filter name AS100-OUT
  seq 100 match proto bgp4+ as 400
!
route-filter name AS400-IN
  seq 100 match aspath "400"
  seq 100 match network 3ffe:501:811:ff02::/64
  seq 100 set localpref 400
  seq 200 drop
!
route-filter name AS400-OUT
  seq 100 match proto static
  seq 100 match network 3ffe:501:811:ff01::/64 exact
  seq 200 match proto bgp4+ as 100
!
import proto bgp4+ as 400 route-filter AS400-IN
!
export proto bgp4+ as 100 route-filter AS100-OUT
!
export proto bgp4+ as 400 route-filter AS400-OUT

＜本装置D＞
router local-address 3ffe:501:811:ff01::4
!
autonomoussystem 100
!
routerid 172.16.2.4
!
ospf6 yes
  backbone
    interface localhost
      passive
    interface Point-DA
    interface Point-DB
    interface Point-DC
!
bgp4+ yes
  routingpeeras 100
    lcladdr 3ffe:501:811:ff01::4
    peer 3ffe:501:811:ff01::1
    peer 3ffe:501:811:ff01::2
    peer 3ffe:501:811:ff01::3
  externalpeeras 500
    peer fe80::500%DtoExt
!
static
  3ffe:501:811:ff01::/64 interface null
!
route-filter name AS100-OUT
  seq 100 match proto bgp4+ as 500
!
route-filter name AS500-IN
  seq 100 match aspath "500"
  seq 100 match network 3ffe:501:811:ff03::/64
  seq 100 set localpref 400
  seq 200 drop
!
route-filter name AS500-OUT
  seq 100 match proto static
  seq 100 match network 3ffe:501:811:ff01::/64 exact
  seq 200 match proto bgp4+ as 100
!
import proto bgp4+ as 500 route-filter AS500-IN
!
export proto bgp4+ as 100 route-filter AS100-OUT
!
export proto bgp4+ as 500 route-filter AS500-OUT

[目次][前へ][次へ]

[他社商品名称に関する表示]

Copyright (c)2005 ALAXALA Networks Corporation. All rights reserved.
