11.4.7　BGP4+プロトコル（ポリシーグループ）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

AS番号200（AS200），AS番号300（AS300），AS番号400（AS400）の自律システムと接続されたAS番号100の自律システム（AS100）において，各ASへのピアをグループ化することにより，フィルタリングの設定を簡易化します。

(2)　構成図と設定条件

［構成図］

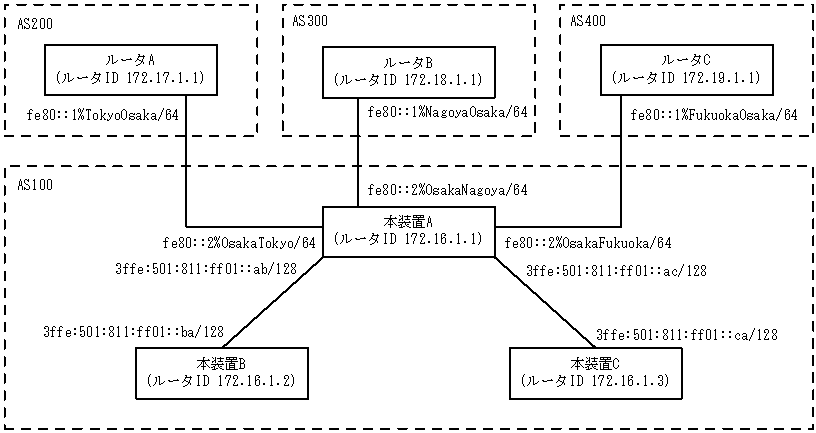

図11-18　構成図

[図データ]

［設定条件］

＜本装置Aの環境＞
  1. AS200，AS300，AS400のBGP4+スピーカと外部ピアによりピアリングします。
  2. AS内のネットワークをスタティック定義し，AS200，AS300，AS400に広告します。
  3. 各ASから受信する経路の優先順位をAS200，AS300，AS400の順にします。
  4. AS内の他のBGP4+スピーカと内部ピアによりピアリングします。

＜本装置B／Cの環境＞
  1. AS内の他のBGP4+スピーカと内部ピアによりピアリングします。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.1.1
 3    (config)# bgp4+ yes
      [bgp4+]
 4    (config)# externalpeeras 200
      [bgp4+ externalpeeras 200]
 5    (config)# policygroup 1
      [bgp4+ externalpeeras 200]
 6    (config)# peer fe80::1%OsakaTokyo
      [bgp4+ externalpeeras 200 peer fe80::1%OsakaTokyo]
 7    (config)# exit
      [bgp4+ externalpeeras 200]
 8    (config)# exit
      [bgp4+]
 9    (config)# externalpeeras 300
      [bgp4+ externalpeeras 300]
10    (config)# policygroup 1
      [bgp4+ externalpeeras 300]
11    (config)# peer fe80::1%OsakaNagoya
      [bgp4+ externalpeeras 300 peer fe80::1%OsakaNagoya]
12    (config)# exit
      [bgp4+ externalpeeras 300]
13    (config)# exit
      [bgp4+]
14    (config)# externalpeeras 400
      [bgp4+ externalpeeras 400]
15    (config)# policygroup 1
      [bgp4+ externalpeeras 400]
16    (config)# peer fe80::1%OsakaFukuoka
      [bgp4+ externalpeeras 400 peer fe80::1%OsakaFukuoka]
17    (config)# exit
      [bgp4+ externalpeeras 400]
18    (config)# exit
      [bgp4+]
19    (config)# internalpeeras 100
      [bgp4+ internalpeeras 100]
20    (config)# peer 3ffe:501:811:ff01::ba
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::ba]
21    (config)# exit
      [bgp4+ internalpeeras 100]
22    (config)# peer 3ffe:501:811:ff01::ca
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff01::ca]
23    (config)# exit
      [bgp4+ internalpeeras 100]
24    (config)# exit
      [bgp4+]
25    (config)# exit
26    (config)# attribute-list set-attribute AS200-IN
      [attribute-list set-attribute AS200-IN]
27    (config)# localpref 300
      [attribute-list set-attribute AS200-IN]
28    (config)# exit
29    (config)# attribute-list set-attribute AS300-IN
      [attribute-list set-attribute AS300-IN]
30    (config)# localpref 200
      [attribute-list set-attribute AS300-IN]
31    (config)# exit
32    (config)# attribute-list set-attribute AS400-IN
      [attribute-list set-attribute AS400-IN]
33    (config)# localpref 100
      [attribute-list set-attribute AS400-IN]
34    (config)# exit
35    (config)# import proto bgp4+ as 200 set-attribute AS200-IN
      [import proto bgp4+ as 200 set-attribute AS200-IN]
36    (config)# exit
37    (config)# import proto bgp4+ as 300 set-attribute AS300-IN
      [import proto bgp4+ as 300 set-attribute AS300-IN]
38    (config)# exit
39    (config)# import proto bgp4+ as 400 set-attribute AS400-IN
      [import proto bgp4+ as 400 set-attribute AS400-IN]
40    (config)# exit
41    (config)# static
      [static]
42    (config)# 3ffe:501:811:ff01::/64 interface null
      [static]
43    (config)# exit
44    (config)# export proto bgp4+ policygroup 1
      [export proto bgp4+ policygroup 1]
45    (config)# proto static
      [export proto bgp4+ policygroup 1 proto static]
46    (config)# 3ffe:501:811:ff01::/64 exact
      [export proto bgp4+ policygroup 1 proto static]
47    (config)# exit
      [export proto bgp4+ policygroup 1]
48    (config)# exit
49    (config)# export proto bgp4+ as 100
      [export proto bgp4+ as 100]
50    (config)# proto bgp4+ policygroup 1
      [export proto bgp4+ as 100 proto bgp4+ policygroup 1]
51    (config)# exit
      [export proto bgp4+ as 100]
52    (config)# exit

表11-57　本装置Aの構成定義情報解説

解説番号 解説
1 自装置の属するAS番号を定義します。
2 自装置のルータIDを定義します。
3〜18 AS200，AS300，AS400に対する外部ピアを定義します。また，各ピアをグループ化します。
19〜25 本装置B，Cへの内部ピアを定義します。
26〜40 AS200，AS300，AS400から広告される経路にLOCAL_PREF値を設定するよう定義します。これにより，AS200，AS300，AS400の順に経路を優先順位付けします。
41〜43 AS内のネットワークをスタティック経路として定義します。
44〜48 生成したAS内ネットワークのスタティック経路をAS200，AS300，AS400との外部ピアに広告するよう定義します。
49〜52 AS200，AS300，AS400から受信した経路をAS内の内部ピアに広告するよう定義します。

＜本装置B＞
 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.1.2
 3    (config)# bgp4+ yes
      [bgp4+]
 4    (config)# internalpeeras 100
      [bgp4+ internalpeeras 100]
 5    (config)# peer 3ffe:501:811:ff10::ab
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff10::ab]
 6    (config)# exit
      [bgp4+ internalpeeras 100]
 7    (config)# exit
      [bgp4+]
 8    (config)# exit

＜本装置C＞
 1    (config)# autonomoussystem 100
 2    (config)# routerid 172.16.1.3
 3    (config)# bgp4+ yes
      [bgp4+]
 4    (config)# internalpeeras 100
      [bgp4+ internalpeeras 100]
 5    (config)# peer 3ffe:501:811:ff10::ac
      [bgp4+ internalpeeras 100 peer 3ffe:501:811:ff10::ac]
 6    (config)# exit
      [bgp4+ internalpeeras 100]
 7    (config)# exit
      [bgp4+]
 8    (config)# exit

表11-58　本装置B／Cの構成定義情報解説

解説番号 解説
1 自装置の属するAS番号を定義します。
2 自装置のルータIDを定義します。
3〜8 BGP4+プロトコルを動作させることを定義します。また，自AS内のBGPスピーカへの内部ピアを定義します。

［構成定義情報の表示］

＜本装置A＞
autonomoussystem 100
!
routerid 172.16.1.1
!
bgp4+ yes
  internalpeeras 100
    peer 3ffe:501:811:ff01::ba
    peer 3ffe:501:811:ff01::ca
  externalpeeras 200
    policygroup 1
    peer fe80::1%OsakaTokyo
  externalpeeras 300
    policygroup 1
    peer fe80::1%OsakaNagoya
  externalpeeras 400
    policygroup 1
    peer fe80::1%OsakaFukuoka
!
static
  3ffe:501:811:ff01::/64 interface null
!
attribute-list set-attribute AS200-IN
  localpref 300
!
attribute-list set-attribute AS300-IN
  localpref 200
!
attribute-list set-attribute AS400-IN
  localpref 100
!
import proto bgp4+ as 200 set-attribute AS200-IN
!
import proto bgp4+ as 300 set-attribute AS300-IN
!
import proto bgp4+ as 400 set-attribute AS400-IN
!
export proto bgp4+ as 100
  proto bgp4+ policygroup 1
!
export proto bgp4+ policygroup 1
  proto static
    3ffe:501:811:ff01::/64 exact

＜本装置B＞
autonomoussystem 100
!
routerid 172.16.1.2
!
bgp4+ yes
  internalpeeras 100
    peer 3ffe:501:811:ff10::ab

＜本装置C＞
autonomoussystem 100
!
routerid 172.16.1.3
!
bgp4+ yes
  internalpeeras 100
    peer 3ffe:501:811:ff10::ac
