10.4.3　動的NAPT-PT（DHCPクライアントで取得したIPv4アドレスを使用した例）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

DHCPでISPから取得したIPv4アドレスをプールアドレスとして使用して，IPv6ネットワーク内のクライアントがIPv4インターネット内のサーバとNAT-PT機能を利用して通信を行う例を示します。

(2)　構成図と設定条件

［構成図］

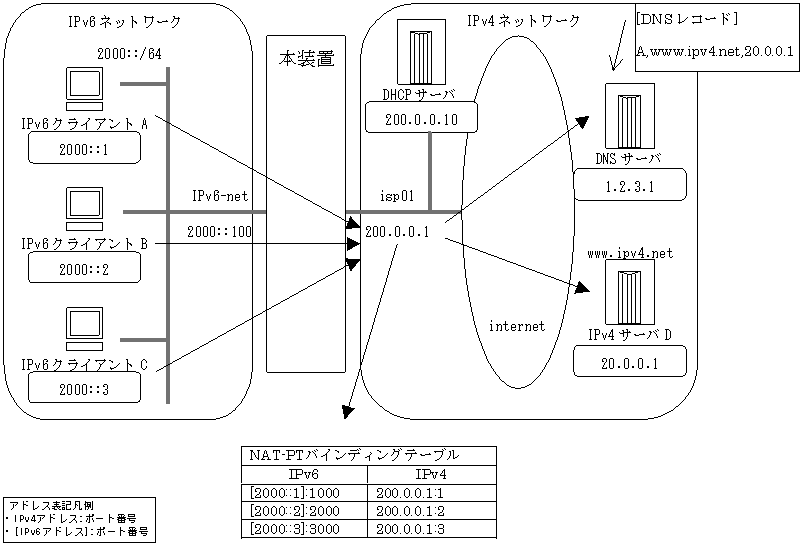

図10-24　動的NAPT-PT（DHCP使用）構成図

[図データ]

［設定条件］
  1. IPv6ネットワーク2000::/64とIPv4インターネットとの間に動的NAPT-PT機能を設定し，IPv6クライアントからIPv4サーバにアクセスします。
  2. IPv6ネットワーク内のクライアントは，DHCPで取得したIPv4アドレスをプールアドレスに使用してIPv4インターネットにアクセスします。
  3. IPv6ネットワーク内のクライアントのネームサーバ設定は，本装置に設定する2000::100に設定し，DNSリレー機能を介してIPv4ネットワーク内のDNSサーバで名前解決します。
  4. 本定義例ではIPv4アドレスをDHCPで取得します。取得したIPv4アドレスは200.0.0.1とします。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置＞
 1    (config)# line IPv6-net ethnernet 0/0
      [line IPv6-net]
 2    (config)# ip 2000::100
      [line IPv6-net]
 3    (config)# exit
 4    (config)# line isp01 ethernet 0/2
      [line isp01]
 5    (config)# ip
      [line isp01]
 6    (config)# exit
 7    (config)# dhcp-client interface isp01
 8    (config)# natpt natptprefix 3ffe::
 9    (config)# natpt rule napt any auto
10    (config)# natpt interface IPv6-net
11    (config)# natpt interface isp01
12    (config)# dns-resolver hostname router.mydomain.com
13    (config)# dns-resolver nameserver 1.2.3.1
14    (config)# dns-resolver relay yes
15    (config)# dns-resolver yes

表10-25　本装置の構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名IPv6-netのイーサネット回線を定義します。
2，3 インタフェース名IPv6-netにIPv6アドレス2000::100を定義します(プレフィックス長は省略しているため64となります)。
4 NIF番号0，Line番号2に回線名isp01のイーサネット回線を定義します。
5，6 インタフェース名isp01にIPの定義を設定します。IPアドレスは自動取得するため指定する必要はありません。
7 回線名isp01にDHCPクライアントを定義します。
8 NAT-PTプレフィックス 3ffe::/96を定義します。同時にNAT-PT機能が有効になります。
9 動的NAPT-PTルールを定義します。IPv6ネットワーク内のすべての端末を変換対象とし，プールアドレスとしてPPPoEで取得したIPv4アドレスを使用します。プールポート番号範囲は省略しているため1〜65535となります。また，変換対象プロトコルは省略しているためすべてのプロトコルを変換対象にします。
10 インタフェース名IPv6-netをNAT-PTで使用するインタフェースに設定します。
11 インタフェース名isp01をNAT-PTで使用するインタフェースに設定します。
12 本装置のホスト名を設定します。
13 プライマリネームサーバのIPアドレスを1.2.3.1に設定します。
14 DNSリレー機能を有効にします。
15 DNSリゾルバ機能を有効にします。

［構成定義情報の表示］

＜本装置＞
line IPv6-net ethnernet 0/0
  ip 2000::100
!
line isp01 ethernet 0/2
  ip
!
dhcp-client interface isp01
!
natpt natptprefix 3ffe::
natpt rule napt any auto
natpt interface IPv6-net
natpt interface isp01
!
dns-resolver yes
dns-resolver hostname router.mydomain.com
dns-resolver nameserver 1.2.3.1
dns-resolver relay yes
