10.2.1 特定ネットワーク宛のIPv6通信を制限する

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

特定ネットワーク宛の通信を禁止する場合のNullインタフェース構成定義情報の例を示します。

(2) 構成図と設定条件

[構成図]

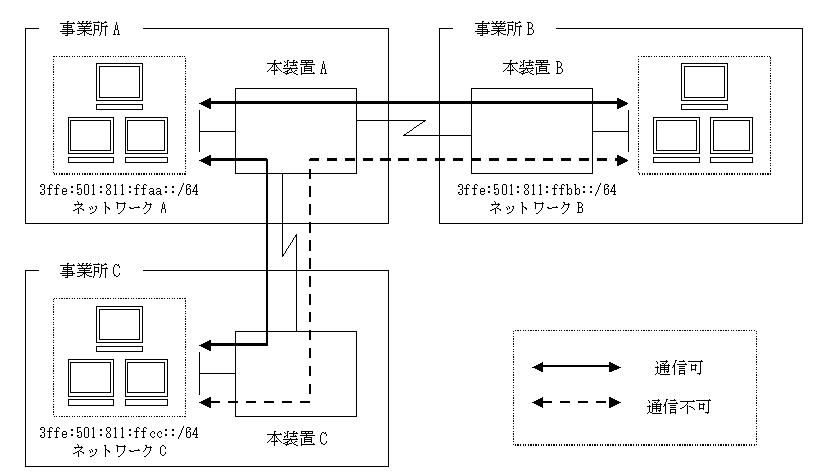

図10-14 構成図

[図データ]

[設定条件]
  1. 本装置Bを経由するネットワークC(3ffe:501:811:ffcc::/64)宛の通信を禁止します。
  2. 本装置Cを経由するネットワークB(3ffe:501:811:ffbb::/64)宛の通信を禁止します。

(3) 構成定義情報例

[コマンドによる設定]

<本装置B>
 1    (config)# ip null
 2    (config)# static
      [static]
 3    (config)# 3ffe:501:811:ffcc:: prefixlen 64 interface null
      [static]
 4    (config)# exit
 5    (config)# apply

表10-12 本装置B構成定義情報解説

解説番号 解説
1 Nullインタフェース使用を定義します。
2〜4 3ffe:501:811:ffcc::/64のネットワーク宛のパケットをすべて廃棄するため,出力先インタフェースがNullのスタティック経路情報を設定します。
5 解説番号2〜4で設定したスタティック経路情報の変更内容を反映します。

<本装置C>
 1    (config)# ip null
 2    (config)# static
      [static]
 3    (config)# 3ffe:501:811:ffbb:: prefixlen 64 interface null
      [static]
 4    (config)# exit
 5    (config)# apply

表10-13 本装置Cの構成定義情報解説

解説番号 解説
1 Nullインタフェース使用を定義します。
2〜4 3ffe:501:811:ffbb::/64のネットワーク宛のパケットをすべて廃棄するため,出力先インタフェースがNullのスタティック経路情報を設定します。
5 解説番号2〜4で設定したスタティック経路情報の変更内容を反映します。

[構成定義情報の表示]

<本装置B>
ip null
!
static
  3ffe:501:811:ffcc:: prefixlen 64 interface null

<本装置C>
ip null
!
static
  3ffe:501:811:ffbb:: prefixlen 64 interface null
