10.1.2　特定サブネット間telnetの制限1

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

両方向へのtelnetを禁止するときのIPv6フィルタリング構成定義情報の例を示します。

• 端末A，B間のtelnetを禁止します。
• それ以外の組み合わせはtelnetを許可します。

(2)　構成図と設定条件

［構成図］

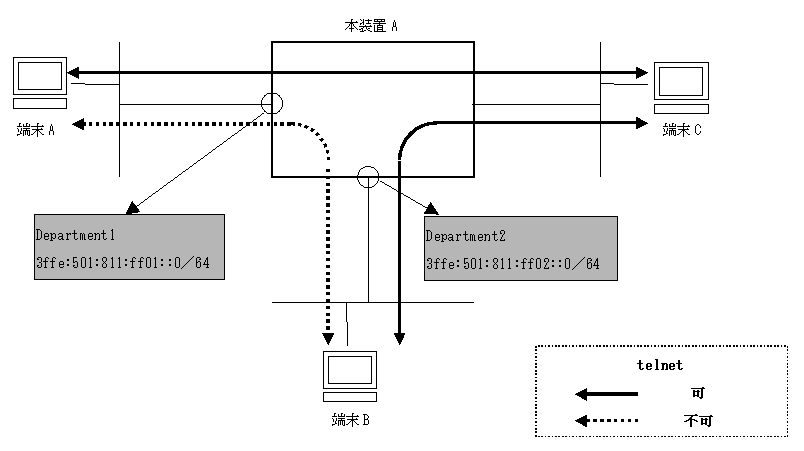

図10-2　構成図

［設定条件］

ネットワークアドレス3ffe:501:811:ff01::/64と3ffe:501:811:ff02::/64のサブネット間のtelnetを禁止

1. IPv6アドレス3ffe:501:811:ff01::/64を送信元とし，宛先を3ffe:501:811:ff02::/64とするtelnetの禁止
   （ポート番号 ＝ 23）

2. IPv6アドレス3ffe:501:811:ff02::/64を送信元とし，宛先を3ffe:501:811:ff01::/64とするtelnetの禁止
   （ポート番号 ＝ 23）


(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞

 1    (config)# flow filter Department1 in
      [flow filter Department1 in]
 2    (config)# list 41010 tcp 3ffe:501:811:ff01::/64
                3ffe:501:811:ff02::/64 23 action drop
      [flow filter Department1 in]
 3    (config)# exit
 4    (config)# flow filter Department2 in
      [flow filter Department2 in]
 5    (config)# list 42010 tcp 3ffe:501:811:ff02::/64
                3ffe:501:811:ff01::/64 23 action drop
      [flow filter Department2 in]
 6    (config)# exit
 7    (config)# flow yes

表10-2　本装置Aの構成定義情報解説

解説番号	解説
1〜3	インタフェース名Department1のinbound（受信側）に送信元IPv6アドレスが3ffe:501:811:ff01::0〜3ffe:501:811:ff01:ffff:ffff:ffff:ffffで，宛先IPv6アドレスが3ffe:501:811:ff02::0〜3ffe:501:811:ff02:ffff:ffff:ffff:ffffのtelnetのパケットを廃棄させるエントリを登録します。
4〜6	インタフェース名Department2のinbound（受信側）に送信元IPv6アドレスが3ffe:501:811:ff02::0〜3ffe:501:811:ff02:ffff:ffff:ffff:ffffで，宛先IPv6アドレスが3ffe:501:811:ff01::0〜3ffe:501:811:ff01:ffff:ffff:ffff:ffffのtelnetのパケットを廃棄させるエントリを登録します。
7	フロー制御機能を使用する設定にします。

［構成定義情報の表示］

＜本装置A＞

flow yes
flow filter Department1 in
  list 41010 tcp 3ffe:501:811:ff01::/64 3ffe:501:811:ff02::/64 23 action drop
flow filter Department2 in
  list 42010 tcp 3ffe:501:811:ff02::/64 3ffe:501:811:ff01::/64 23 action drop
