10.1.1 片方向のリモートログイン禁止

<この項の構成>
(1) 設定内容の概要
(2) 構成図と設定条件
(3) 構成定義情報例

(1) 設定内容の概要

片方向へのリモートログインを禁止するときのIPv6フィルタリング構成定義情報の例を示します。

(2) 構成図と設定条件

[構成図]

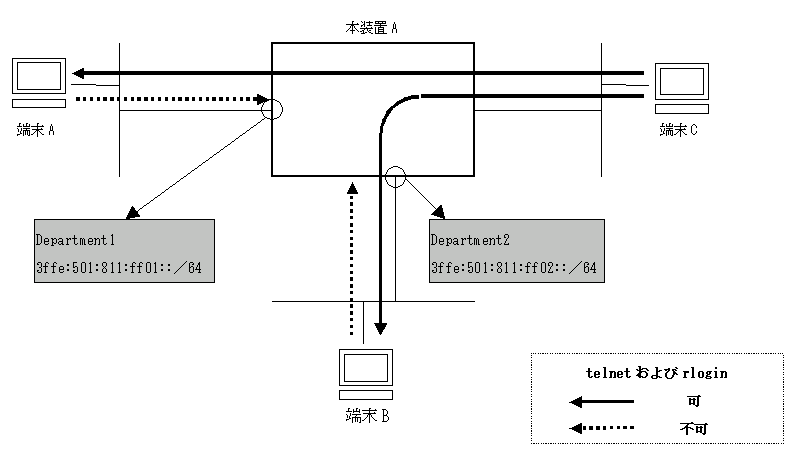

図10-1 構成図

[図データ]

[設定条件]
ネットワークアドレス3ffe:501:811:ff01::/64および3ffe:501:811:ff02::/64のサブネットからのリモートログインを禁止
  1. IPアドレス3ffe:501:811:ff01::/64を送信元とするtelnetの禁止
    (ポート番号 = 23)
  2. IPアドレス3ffe:501:811:ff01::/64を送信元とするrloginの禁止
    (ポート番号 = 513)
  3. IPアドレス3ffe:501:811:ff02::/64を送信元とするtelnetの禁止
    (ポート番号 = 23)
  4. IPアドレス3ffe:501:811:ff02::/64を送信元とするrloginの禁止
    (ポート番号 = 513)

(3) 構成定義情報例

[コマンドによる設定]

<本装置A>
 1    (config)# flow filter Department1 in
      [flow filter Department1 in]
 2    (config)# list 41010 tcp 3ffe:501:811:ff01::/64 any 23 action drop
      [flow filter Department1 in]
 3    (config)# list 41020 tcp 3ffe:501:811:ff01::/64 any 513 action drop
      [flow filter Department1 in]
 4    (config)# exit
 5    (config)# flow filter Department2 in
      [flow filter Department2 in]
 6    (config)# list 42010 tcp 3ffe:501:811:ff02::/64 any 23 action drop
      [flow filter Department2 in]
 7    (config)# list 42020 tcp 3ffe:501:811:ff02::/64 any 513 action drop
      [flow filter Department2 in]
 8    (config)# exit
 9    (config)# flow yes

表10-1 本装置Aの構成定義情報解説

解説番号 解説
1,2 インタフェース名Department1のinbound(受信側)に3ffe:501:811:ff01::0〜3ffe:501:811:ff01:ffff:ffff:ffff:ffffのIPv6アドレスを送信元とするtelnetのパケットを廃棄します。宛先IPv6アドレスのチェックは行わないため,宛先IPv6アドレスはany指定を設定します。
3,4 インタフェース名Department1のinbound(受信側)に3ffe:501:811:ff01::0〜3ffe:501:811:ff01:ffff:ffff:ffff:ffffのIPv6アドレスを送信元とするrloginのパケットを廃棄します。宛先IPv6アドレスのチェックは行わないため,宛先IPv6アドレスはany指定を設定します。
5,6 インタフェース名Department2のinbound(受信側)に3ffe:501:811:ff02::0〜3ffe:501:811:ff02:ffff:ffff:ffff:ffffのIPv6アドレスを送信元とするtelnetのパケットを廃棄します。宛先IPv6アドレスのチェックは行わないため,宛先IPv6アドレスはany指定を設定します。
7,8 インタフェース名Department2のinbound(受信側)に3ffe:501:811:ff02::0〜3ffe:501:811:ff02:ffff:ffff:ffff:ffffのIPv6アドレスを送信元とするrloginのパケットを廃棄します。宛先IPv6アドレスのチェックは行わないため,宛先IPv6アドレスはany指定を設定します。
9 フロー制御機能を使用する設定にします。

[構成定義情報の表示]

<本装置A>
flow yes
flow filter Department1 in
  list 41010 tcp 3ffe:501:811:ff01::/64 any 23 action drop
  list 41020 tcp 3ffe:501:811:ff01::/64 any 513 action drop
flow filter Department2 in
  list 42010 tcp 3ffe:501:811:ff02::/64 any 23 action drop
  list 42020 tcp 3ffe:501:811:ff02::/64 any 513 action drop
