9.2.1　 PIM-DMプロトコル

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

サーバ＃1，サーバ＃2と複数のグループが存在するネットワークにおいて，サーバ＃1と各グループ間のIPマルチキャスト通信とサーバ＃2と各グループ間のIPマルチキャスト通信を行います。

(2)　構成図と設定条件

［構成図］

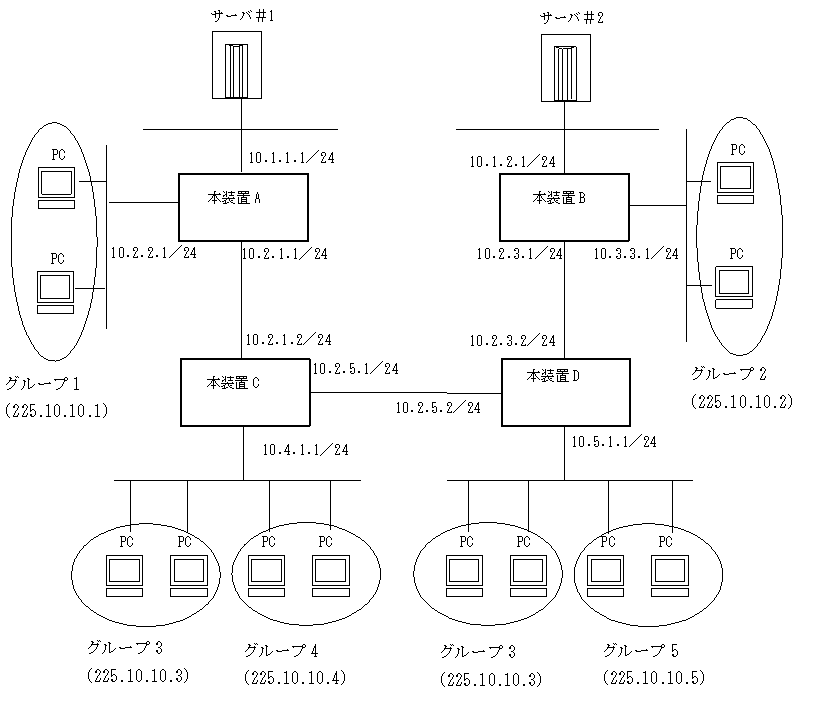

図9-3　マルチキャスト構成図（PIM-DM）

［設定条件］

＜ネットワークの環境＞

本装置間のマルチキャストルーティングプロトコルはPIM-DMを使用します。
また，各グループと本装置間はIGMPを使用します。
（前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です）

＜本装置Aの環境＞

本装置A－本装置C間のマルチキャスト経路制御はPIM-DMを使用します。

本装置Aとグループ1間のグループ管理制御はIGMPを使用します。

＜本装置Bの環境＞

本装置B－本装置D間のマルチキャスト経路制御はPIM-DMを使用します。

本装置Bとグループ2間のグループ管理制御はIGMPを使用します。

＜本装置Cの環境＞

本装置C－本装置A／D間のマルチキャスト経路制御はPIM-DMを使用します。

本装置Cとグループ3／4間のグループ管理制御はIGMPを使用します。

＜本装置Dの環境＞

本装置D－本装置B／C間のマルチキャスト経路制御はPIM-DMを使用します。

本装置Dとグループ3／5間のグループ管理制御はIGMPを使用します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞

 1    (config)# pim yes
      [pim]
 2    (config)# dense multi1
      [pim dense multi1]
 3    (config)# interface 10.1.1.1 10.2.1.1 10.2.2.1
      [pim dense multi1 interface 10.1.1.1 10.2.1.1 10.2.2.1]
 4    (config)# enable
      [pim dense multi1 interface 10.1.1.1 10.2.1.1 10.2.2.1]
 5    (config)# exit
      [pim dense multi1]
 6    (config)# exit
      [pim]
 7    (config)# exit

＜本装置B＞

 8    (config)# pim yes
      [pim]
 9    (config)# dense multi2
      [pim dense multi2]
10    (config)# interface 10.1.2.1 10.3.3.1 10.2.3.1
      [pim dense multi2 interface 10.1.2.1 10.3.3.1 10.2.3.1]
11    (config)# enable
      [pim dense multi2 interface 10.1.2.1 10.3.3.1 10.2.3.1]
12    (config)# exit
      [pim dense multi2]
13    (config)# exit
      [pim]
14    (config)# exit

＜本装置C＞

15    (config)# pim yes
      [pim]
16    (config)# dense multi3
      [pim dense multi3]
17    (config)# interface 10.2.1.2 10.2.5.1 10.4.1.1
      [pim dense multi3 interface 10.2.1.2 10.2.5.1 10.4.1.1]
18    (config)# enable
      [pim dense multi3 interface 10.2.1.2 10.2.5.1 10.4.1.1]
19    (config)# exit
      [pim dense multi3]
20    (config)# exit
      [pim]
21    (config)# exit

＜本装置D＞

22    (config)# pim yes
      [pim]
23    (config)# dense multi4
      [pim dense multi4]
24    (config)# interface 10.2.3.2 10.2.5.2 10.5.1.1
      [pim dense multi4 interface 10.2.3.2 10.2.5.2 10.5.1.1]
25    (config)# enable
      [pim dense multi4 interface 10.2.3.2 10.2.5.2 10.5.1.1]
26    (config)# exit
      [pim dense multi4]
27    (config)# exit
      [pim]
28    (config)# exit

表9-3　本装置A／B／C／Dの構成定義情報解説

解説番号	解説
1～7	インタフェース10.1.1.1と10.2.1.1と10.2.2.1でPIM-DM及びIGMPを動作させることを定義します。
8～14	インタフェース10.1.2.1と10.3.3.1と10.2.3.1でPIM-DM及びIGMPを動作させることを定義します。
15～21	インタフェース10.2.1.2と10.2.5.1と10.4.1.1でPIM-DM及びIGMPを動作させることを定義します。
22～28	インタフェース10.2.3.2と10.2.5.2と10.5.1.1でPIM-DM及びIGMPを動作させることを定義します。

［構成定義情報の表示］

＜本装置A＞

pim yes
  dense multi1
    interface 10.1.1.1 10.2.1.1 10.2.2.1
      enable

＜本装置B＞

pim yes
  dense multi2
    interface 10.1.2.1 10.3.3.1 10.2.3.1
      enable

＜本装置C＞

pim yes
  dense multi3
    interface 10.2.1.2 10.2.5.1 10.4.1.1
      enable

＜本装置D＞

pim yes
  dense multi4
    interface 10.2.3.2 10.2.5.2 10.5.1.1
      enable
