9.1.2　 PIM-SSMプロトコル

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

サーバ＃1，サーバ＃2と複数のグループが存在するネットワークにおいて，サーバ＃1と各グループ間のIPマルチキャスト通信とサーバ＃2と各グループ間のIPマルチキャスト通信を行います。

(2)　構成図と設定条件

［構成図］

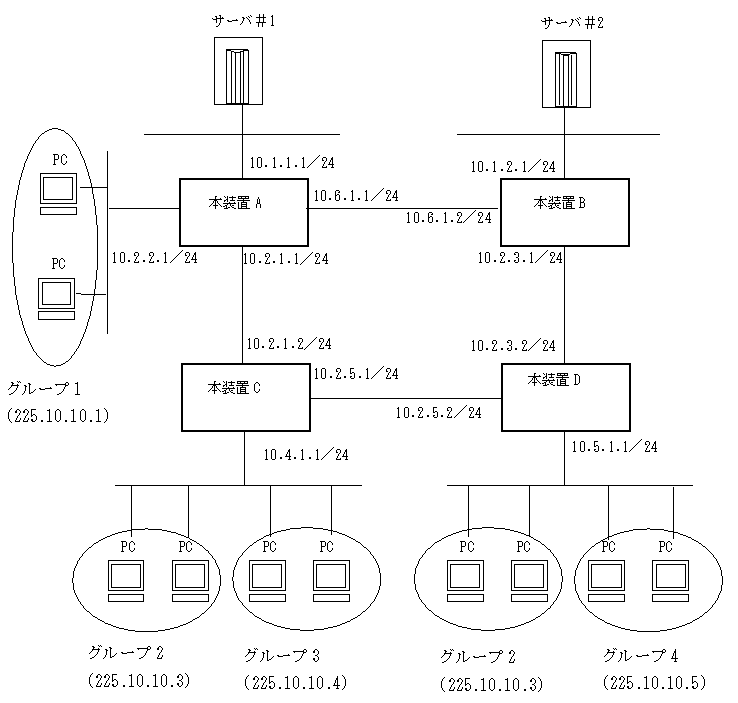

図9-2　マルチキャスト構成図（PIM-SSM）

[図データ]

［設定条件］

＜ネットワークの環境＞
  1. 本装置間のマルチキャストルーティングプロトコルはPIM-SSMを使用します。PIM-SSMはPIM-SMの拡張機能です。
    また，各グループと本装置間はIGMPv2プロトコルを使用します。
    （前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です）
    PIM-SSMで使用するグループは225.10.10.0〜225.10.10.255(225.10.10.0/24)とします。
    サーバ＃１のアドレスを10.1.1.2とします。
    サーバ＃２のアドレスを10.1.2.2とします。

＜本装置Aの環境＞
  1. 本装置A−本装置B／C間のマルチキャスト経路制御はPIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置Aとグループ1間のグループ管理制御はIGMPv2を使用します。
  3. 本装置AにPIM-SSMが動作するSSMアドレス範囲(225.10.10.0/24)を指定します。
  4. 本装置AにIGMPv2によってPIM-SSMが動作するグループアドレス(225.10.10.1)とソースアドレス(サーバ#1：10.1.1.2,サーバ#2：10.1.2.2)を指定します。

＜本装置Bの環境＞
  1. 本装置B−本装置A／D間のマルチキャスト経路制御はPIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置BにPIM-SSMが動作するSSMアドレス範囲(225.10.10.0/24)を指定します。

＜本装置Cの環境＞
  1. 本装置C−本装置A／D間のマルチキャスト経路制御はPIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置Cとグループ2／3間のグループ管理制御はIGMPv2を使用します。
  3. 本装置CにPIM-SSMが動作するSSMアドレス範囲(225.10.10.0/24)を指定します。
  4. 本装置CにIGMPv2によってPIM-SSMが動作するグループアドレス(225.10.10.3)とソースアドレス(サーバ#1：10.1.1.2,サーバ#2：10.1.2.1)を指定します。
  5. 本装置CにIGMPv2によってPIM-SSMが動作するグループアドレス(225.10.10.4)とソースアドレス(サーバ#1：10.1.1.2,サーバ#2：10.1.2.2)を指定します。

＜本装置Dの環境＞
  1. 本装置D−本装置B／C間のマルチキャスト経路制御はPIM-SSMを使用します（PIM-SSMはPIM-SM機能の拡張機能であるためインタフェースはPIM-SMで設定します）。
  2. 本装置Dとグループ2／4間のグループ管理制御はIGMPv2を使用します。
  3. 本装置DにPIM-SSMが動作するSSMアドレス範囲(225.10.10.0/24)を指定します。
  4. 本装置DにIGMPv2によってPIM-SSMが動作するグループアドレス(225.10.10.3)とソースアドレス(サーバ#1：10.1.1.2,サーバ#2：10.1.2.1)を指定します。
  5. 本装置DにIGMPv2によってPIM-SSMが動作するグループアドレス(225.10.10.5)とソースアドレス(サーバ#1：10.1.1.2,サーバ#2：10.1.2.2)を指定します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# pim yes
      [pim]
 2    (config)# sparse
      [pim sparse]
 3    (config)# ssm yes
      [pim sparse ssm]
 4    (config)# 225.10.10.0/24
      [pim sparse ssm]
 5    (config)# exit
      [pim sparse]
 6    (config)# interface LANa1
      [pim sparse interface LANa1]
 7    (config)# exit
      [pim sparse]
 8    (config)# interface LANa4
      [pim sparse interface LANa4]
 9    (config)# exit
      [pim sparse]
10    (config)# interface LANab
      [pim sparse interface LANab]
11    (config)# exit
      [pim sparse]
12    (config)# interface LANac
      [pim sparse interface LANac]
13    (config)# exit
      [pim sparse]
14    (config)# exit
      [pim]
15    (config)# exit
16    (config)# multicast
      [multicast]
17    (config)# ssm-join group 225.10.10.1
      [multicast ssm-join group 225.10.10.1]
18    (config)# source 10.1.1.2
      [multicast ssm-join group 225.10.10.1]
19    (config)# source 10.1.2.2
      [multicast ssm-join group 225.10.10.1]
20    (config)# exit
      [multicast]
21    (config)# exit

＜本装置B＞
22    (config)# pim yes
      [pim]
23    (config)# sparse
      [pim sparse]
24    (config)# ssm yes
      [pim sparse ssm]
25    (config)# 225.10.10.0/24
      [pim sparse ssm]
26    (config)# exit
      [pim sparse]
27    (config)# interface LANb2
      [pim sparse interface LANb2]
28    (config)# exit
      [pim sparse]
29    (config)# interface LANab
      [pim sparse interface LANab]
30    (config)# exit
      [pim sparse]
31    (config)# interface LANbd
      [pim sparse interface LANbd]
32    (config)# exit
      [pim sparse]
33    (config)# exit
      [pim]
34    (config)# exit

＜本装置C＞
35    (config)# pim yes
      [pim]
36    (config)# sparse
      [pim sparse]
37    (config)# ssm yes
      [pim sparse ssm]
38    (config)# 225.10.10.0/24
      [pim sparse ssm]
39    (config)# exit
      [pim sparse]
40    (config)# interface LANc3
      [pim sparse interface LANc3]
41    (config)# exit
      [pim sparse]
42    (config)# interface LANac
      [pim sparse interface LANac]
43    (config)# exit
      [pim sparse]
44    (config)# interface LANcd
      [pim sparse interface LANcd]
45    (config)# exit
      [pim sparse]
46    (config)# exit
      [pim]
47    (config)# exit
48    (config)# multicast
      [multicast]
49    (config)# ssm-join group 225.10.10.3
      [multicast ssm-join group 225.10.10.3]
50    (config)# source 10.1.1.2
      [multicast ssm-join group 225.10.10.3]
51    (config)# source 10.1.2.2
      [multicast ssm-join group 225.10.10.3]
52    (config)# exit
      [multicast]
53    (config)# ssm-join group 225.10.10.4
      [multicast ssm-join group 225.10.10.4]
54    (config)# source 10.1.1.2
      [multicast ssm-join group 225.10.10.4]
55    (config)# source 10.1.2.2
      [multicast ssm-join group 225.10.10.4]
56    (config)# exit
      [multicast]
57    (config)# exit

＜本装置D＞
58    (config)# pim yes
      [pim]
59    (config)# sparse
      [pim sparse]
60    (config)# ssm yes
      [pim sparse ssm]
61    (config)# 225.10.10.0/24
      [pim sparse ssm]
62    (config)# exit
      [pim sparse]
63    (config)# interface LANd4
      [pim sparse interface LANd4]
64    (config)# exit
      [pim sparse]
65    (config)# interface LANbd
      [pim sparse interface LANbd]
66    (config)# exit
      [pim sparse]
67    (config)# interface LANcd
      [pim sparse interface LANcd]
68    (config)# exit
      [pim sparse]
69    (config)# exit
      [pim]
70    (config)# exit
71    (config)# multicast
      [multicast]
72    (config)# ssm-join group 225.10.10.3
      [multicast ssm-join group 225.10.10.3]
73    (config)# source 10.1.1.2
      [multicast ssm-join group 225.10.10.3]
74    (config)# source 10.1.2.2
      [multicast ssm-join group 225.10.10.3]
75    (config)# exit
      [multicast]
76    (config)# ssm-join group 225.10.10.5
      [multicast ssm-join group 225.10.10.5]
77    (config)# source 10.1.1.2
      [multicast ssm-join group 225.10.10.5]
78    (config)# source 10.1.2.2
      [multicast ssm-join group 225.10.10.5]
79    (config)# exit
      [multicast]
80    (config)# exit

表9-2　本装置A／B／C／Dの構成定義情報解説

解説番号 解説
1〜5 PIM-SSMが動作するグループアドレスの範囲として225.10.10.0/24を定義します。
6〜15 インタフェースLANa1，LANa4，LANab，LANacでPIM-SM及びIGMPを動作させることを定義します。
16〜18 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.1，ソースアドレスとして10.1.1.2を定義します。
19〜21 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.1，ソースアドレスとして10.1.2.2を定義します。
22〜26 PIM-SSMが動作するグループアドレスの範囲として225.10.10.0/24を定義します。
27〜34 インタフェースLANb2，LANab，LANbdでPIM-SM及びIGMPを動作させることを定義します。
35〜39 PIM-SSMが動作するグループアドレスの範囲として225.10.10.0/24を定義します。
40〜47 インタフェースLANc3，LANac，LANcdでPIM-SM及びIGMPを動作させることを定義します。
48〜50 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.3，ソースアドレスとして10.1.1.2を定義します。
51，52 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.3，ソースアドレスとして10.1.2.2を定義します。
53，54 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.4，ソースアドレスとして10.1.1.2を定義します。
55〜57 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.4，ソースアドレスとして10.1.2.2を定義します。
58〜62 PIM-SSMが動作するグループアドレスの範囲として225.10.10.0/24を定義します。
63〜70 インタフェースLANd4，LANbd，LANcdでPIM-SM及びIGMPを動作させることを定義します。
71〜73 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.3，ソースアドレスとして10.1.1.2を定義します。
74，75 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.3，ソースアドレスとして10.1.2.2を定義します。
76，77 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.5，ソースアドレスとして10.1.1.2を定義します。
78〜80 IGMPv2でPIM-SSMが動作するグループアドレスとして225.10.10.5，ソースアドレスとして10.1.2.2を定義します。

［構成定義情報の表示］

＜本装置A＞
pim yes
  sparse
    interface LANa1
    interface LANa4
    interface LANab
    interface LANac
    ssm yes
      225.10.10.0/24
!
multicast
  ssm-join group 225.10.10.1
    source 10.1.1.2
    source 10.1.2.2

＜本装置B＞
pim yes
  sparse
    interface LANab
    interface LANb2
    interface LANbd
    ssm yes
      225.10.10.0/24

＜本装置C＞
pim yes
  sparse
    interface LANac
    interface LANc3
    interface LANcd
    ssm yes
      225.10.10.0/24
!
multicast
  ssm-join group 225.10.10.3
    source 10.1.1.2
    source 10.1.2.2
  ssm-join group 225.10.10.4
    source 10.1.1.2
    source 10.1.2.2

＜本装置D＞
pim yes
  sparse
    interface LANbd
    interface LANcd
    interface LANd4
    ssm yes
      225.10.10.0/24
!
multicast
  ssm-join group 225.10.10.3
    source 10.1.1.2
    source 10.1.2.2
  ssm-join group 225.10.10.5
    source 10.1.1.2
    source 10.1.2.2
