9.1.1　 PIM-SMプロトコル

＜この項の構成＞

(1)　設定内容の概要

(2)　構成図と設定条件

(3)　構成定義情報例

(1)　設定内容の概要

サーバ＃1，サーバ＃2と複数のグループが存在するネットワークにおいて，サーバ＃1と各グループ間のIPマルチキャスト通信とサーバ＃2と各グループ間のIPマルチキャスト通信を行います。

(2)　構成図と設定条件

［構成図］

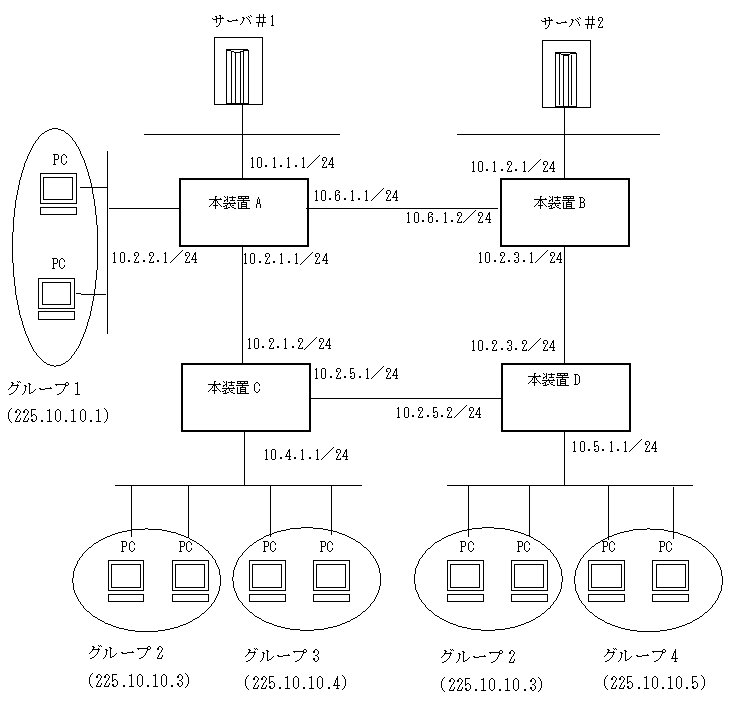

図9-1　マルチキャスト構成図（PIM-SM）

［設定条件］

＜ネットワークの環境＞

本装置間のマルチキャストルーティングプロトコルはPIM-SMを使用します。
また，各グループと本装置間はIGMPプロトコルを使用します。
（前提条件としてすべてのルータでIPユニキャストルーティングプロトコルの動作が必要です）
使用するグループは225.10.10.0～225.10.10.255(225.10.10.0/24)とします。

＜本装置Aの環境＞

本装置A－本装置B／C間のマルチキャスト経路制御はPIM-SMを使用します。

本装置Aとグループ1間のグループ管理制御はIGMPを使用します。

本装置Aの装置アドレスを10.10.10.10とします。

本装置Aをランデブーポイント及びBSRとします。

＜本装置Bの環境＞

本装置B－本装置A／D間のマルチキャスト経路制御はPIM-SMを使用します。

＜本装置Cの環境＞

本装置C－本装置A／D間のマルチキャスト経路制御はPIM-SMを使用します。

本装置Cとグループ2／3間のグループ管理制御はIGMPを使用します。

＜本装置Dの環境＞

本装置D－本装置B／C間のマルチキャスト経路制御はPIM-SMを使用します。

本装置Dとグループ2／4間のグループ管理制御はIGMPを使用します。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞

 1    (config)# router local-address 10.10.10.10
 2    (config)# pim yes
      [pim]
 3    (config)# sparse
      [pim sparse]
 4    (config)# interface LANa1
      [pim sparse interface LANa1]
 5    (config)# exit
      [pim sparse]
 6    (config)# interface LANa4
      [pim sparse interface LANa4]
 7    (config)# exit
      [pim sparse]
 8    (config)# interface LANab
      [pim sparse interface LANab]
 9    (config)# exit
      [pim sparse]
10    (config)# interface LANac
      [pim sparse interface LANac]
11    (config)# exit
      [pim sparse]
12    (config)# candidate-rp yes
      [pim sparse candidate-rp]
13    (config)# group 225.10.10.0/24
      [pim sparse candidate-rp]
14    (config)# exit
      [pim sparse]
15    (config)# candidate-bsr yes
      [pim sparse candidate-bsr]
16    (config)# exit
      [pim sparse]
17    (config)# exit
      [pim]
18    (config)# exit

＜本装置B＞

19    (config)# pim yes
      [pim]
20    (config)# sparse
      [pim sparse]
21    (config)# interface LANb2
      [pim sparse interface LANb2]
22    (config)# exit
      [pim sparse]
23    (config)# interface LANab
      [pim sparse interface LANab]
24    (config)# exit
      [pim sparse]
25    (config)# interface LANbd
      [pim sparse interface LANbd]
26    (config)# exit
      [pim sparse]
27    (config)# exit
      [pim]
28    (config)# exit

＜本装置C＞

29    (config)# pim yes
      [pim]
30    (config)# sparse
      [pim sparse]
31    (config)# interface LANc3
      [pim sparse interface LANc3]
32    (config)# exit
      [pim sparse]
33    (config)# interface LANac
      [pim sparse interface LANac]
34    (config)# exit
      [pim sparse]
35    (config)# interface LANcd
      [pim sparse interface LANcd]
36    (config)# exit
      [pim sparse]
37    (config)# exit
      [pim]
38    (config)# exit

＜本装置D＞

39    (config)# pim yes
      [pim]
40    (config)# sparse
      [pim sparse]
41    (config)# interface LANd4
      [pim sparse interface LANd4]
42    (config)# exit
      [pim sparse]
43    (config)# interface LANbd
      [pim sparse interface LANbd]
44    (config)# exit
      [pim sparse]
45    (config)# interface LANcd
      [pim sparse interface LANcd]
46    (config)# exit
      [pim sparse]
47    (config)# exit
      [pim]
48    (config)# exit

表9-1　本装置A／B／C／Dの構成定義情報解説

解説番号	解説
1	装置アドレスとして10.10.10.10を定義します。
2～11	インタフェースLANa1，LANa4，LANab，LANacでPIM-SM及びIGMPを動作させることを定義します。
12～14	ランデブーポイント候補としてグループアドレス225.10.10.0/24を定義します。
15～18	BSR候補として定義します。
19～28	インタフェースLANb2，LANab，LANbdでPIM-SM及びIGMPを動作させることを定義します。
29～38	インタフェースLANc3，LANac，LANcdでPIM-SM及びIGMPを動作させることを定義します。
39～48	インタフェースLANd4，LANbd，LANcdでPIM-SM及びIGMPを動作させることを定義します。

［構成定義情報の表示］

＜本装置A＞

router local-address 10.10.10.10
!
pim yes
  sparse
    interface LANa1
    interface LANa4
    interface LANab
    interface LANac
    candidate-rp yes
      group 225.10.10.0/24
    candidate-bsr yes

＜本装置B＞

pim yes
  sparse
    interface LANab
    interface LANb2
    interface LANbd

＜本装置C＞

pim yes
  sparse
    interface LANac
    interface LANc3
    interface LANcd

＜本装置D＞

pim yes
  sparse
    interface LANbd
    interface LANcd
    interface LANd4
