7.8.5　動的NAPT（DHCPクライアントで取得したグローバルIPアドレスを使用した例）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成定義情報例

(1)　設定内容の概要

動的NAPTで複数の社内クライアントから，DHCPクライアントで取得したグローバルIPアドレスを使用してInternetにアクセスする例を示します。

［構成図］

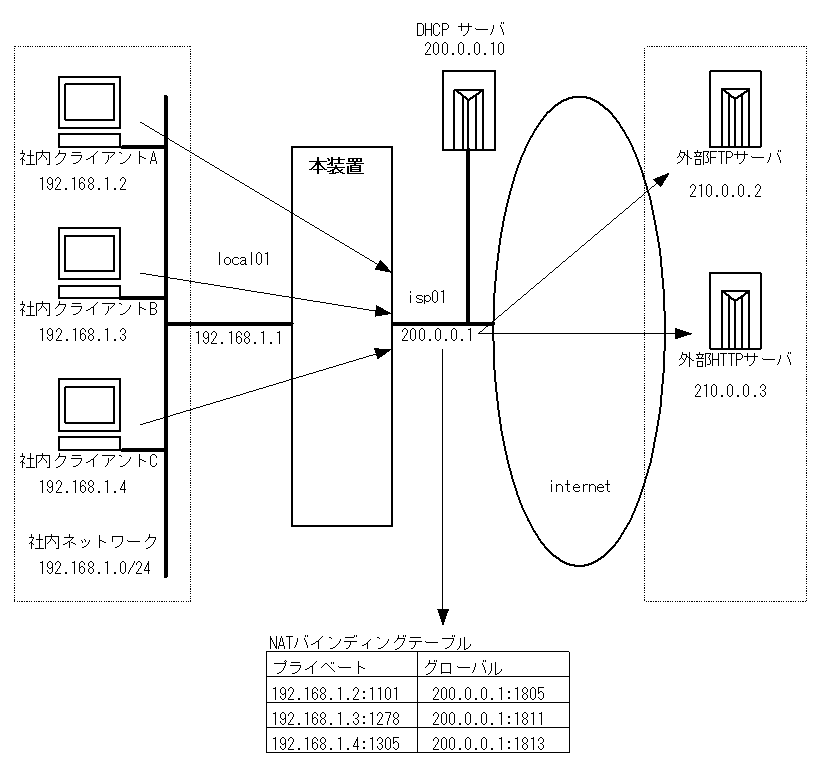

図7-29　動的NAPTの構成図

[図データ]

［設定条件］
  1. 社内ネットワーク192.168.1.0/24とInternet間に動的NAPT機能を介した通信環境を設定します。
  2. 社内クライアントはDHCPクライアントで取得したグローバルIPアドレスを使用してInternetにアクセスします。
  3. 外部FTPサーバとはアクティブモードでFTPを行います。
  4. 本定義例ではグローバルIPアドレスをDHCPクライアントで取得します。取得したグローバルIPアドレスは200.0.0.1とします。

(2)　構成定義情報例

［コマンドによる設定］

＜本装置＞
 1    (config)# line local01 ethernet 0/0
      [line local01]
 2    (config)# ip 192.168.1.1/24
      [line local01]
 3    (config)# exit
 4    (config)# line isp01 ethernet 0/3
      [line isp01]
 5    (config)# ip
      [line isp01]
 6    (config)# exit
 7    (config)# dhcp-client interface isp01
 8    (config)# nat outside_interface isp01 proxy 192.168.1.0/24 auto
                service ftp
 9    (config)# nat outside_interface isp01 napt 192.168.1.0/24 auto
10    (config)# nat outside_interface isp01 nat 192.168.1.0/24 auto
11    (config)# nat inside_interface local01

表7-34　本装置の構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名local01のイーサネット回線を定義します。
2，3 回線名local01にIPアドレス192.168.1.1，サブネットマスク長24を定義します。
4 NIF番号0，Line番号3に回線名isp01のイーサネット回線を定義します。
5，6 自IPアドレスを自動取得する場合はIPアドレスを設定しません。
7 回線名isp01にDHCPクライアントを定義します。
8 回線名isp01にFTPプロキシを定義します。送信元IPアドレス192.168.1.0/24のPORTコマンドを社内ネットワークから受信した場合，ペイロードのIPアドレスとポート番号を変換します。この定義はアクティブモードのFTP使用時に必要です。この定義は他の変換ルールより先に定義しなければなりません。
9 回線名isp01に動的NAPTを定義します。送信元IPアドレス192.168.1.0/24かつプロトコルがUDPまたはTCPのパケットを社内ネットワークから受信した場合，送信元IPアドレスをDHCPから取得したグローバルIPアドレスに，送信元ポート番号を自動で空き番号にそれぞれ変換します。
10 回線名isp01に動的NATを定義します。送信元IPアドレス192.168.1.0/24かつプロトコルがICMPのパケットを社内ネットワークから受信した場合，送信元IPアドレスをDHCPクライアントから取得したグローバルIPアドレスに変換します。この定義はping使用時に必要です。
11 回線名local01にNAT対象であることを定義します。この回線から入力または出力されるパケットは，定義された変換ルールに従ってIPアドレスおよびポート番号の変換を行います。

［構成定義情報の表示］

＜本装置＞
line local01 ethernet 0/0
  ip 192.168.1.1/24
!
line isp01 ethernet 0/3
  ip
!
dhcp-client interface isp01
!
nat outside_interface isp01 proxy 192.168.1.0/24 auto service ftp
nat outside_interface isp01 napt 192.168.1.0/24 auto
nat outside_interface isp01 nat 192.168.1.0/24 auto
nat inside_interface local01
