7.8.1　静的NAT（固定グローバルIPアドレスを使用した例）

＜この項の構成＞
(1)　設定内容の概要
(2)　構成定義情報例

(1)　設定内容の概要

静的NATでInternetの外部クライアントから社外公開サーバにアクセスする例を示します。

［構成図］

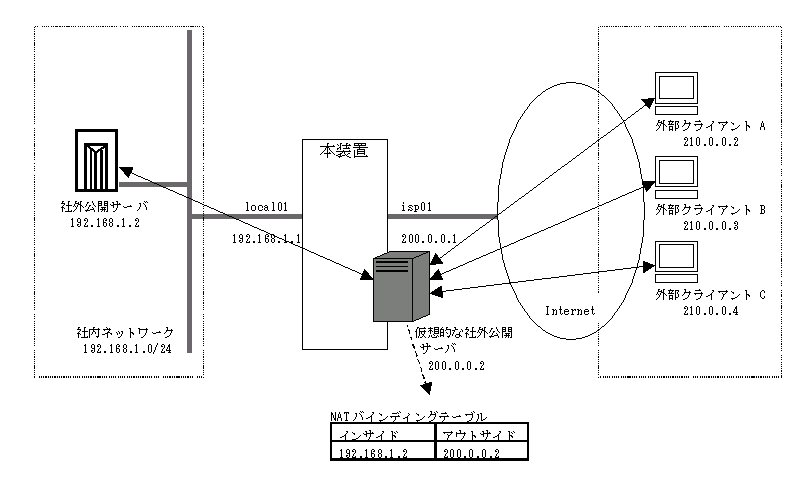

図7-25　静的NATの構成図

[図データ]

［設定条件］
  1. 社外公開サーバ192.168.1.2とInternet間に静的NAT機能を介した通信環境を設定します。
  2. 外部クライアントはグローバル空間に位置付けられる仮想的な社外公開サーバのIPアドレスに対してアクセスします。本装置は仮想社外公開サーバ宛てのパケットを，NATで静的にマッピングされた社外公開サーバに転送します。社外公開サーバからの通信も，NATで仮想社外公開サーバのIPアドレスに変換して外部へ出ていくので，結果として双方向の通信を行うことができます。
  3. 本定義例ではグローバルIPアドレスに二つの固定アドレスを使用します（本装置のTCP/UDP上の機能と，社外公開サーバとが同じ回線を使用して外部との通信を行う場合は，回線のアドレスとNATで使用するアドレスを分ける必要があります。IPアドレスが一つしかない場合は，NAPTを使用してください）。

(2)　構成定義情報例

［コマンドによる設定］

＜本装置＞
 1    (config)# line local01 ethernet 0/0
      [line local01]
 2    (config)# ip 192.168.1.1/24
      [line local01]
 3    (config)# exit
 4    (config)# line isp01 ethernet 0/3
      [line isp01]
 5    (config)# ip 200.0.0.1/24
      [line isp01]
 6    (config)# exit
 7    (config)# nat outside_interface isp01 static_nat 192.168.1.2/32
                200.0.0.2/32
 8    (config)# nat inside_interface local01

表7-30　本装置の構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0に回線名local01のイーサネット回線を定義します。
2，3 回線名local01にIPアドレス192.168.1.1，サブネットマスク長24を定義します。
4 NIF番号0，Line番号3に回線名isp01のイーサネット回線を定義します。
5，6 回線名isp01にIPアドレス200.0.0.1, サブネットマスク長24を定義します。
7 回線名isp01に静的NATを定義します。宛先IPアドレス200.0.0.2のパケットをInternetから受信した場合，宛先IPアドレスを192.168.1.2に変換します。また，送信元IPアドレス192.168.1.2のパケットを社内ネットワークから受信した場合，送信元IPアドレスを200.0.0.2に変換します。
8 回線名local01にNAT対象であることを定義します。この回線から入力または出力されるパケットは，定義された変換ルールに従ってIPアドレスの変換を行います。

［構成定義情報の表示］

＜本装置＞
line local01 ethernet 0/0
  ip 192.168.1.1/24
!
line isp01 ethernet 0/3
  ip 200.0.0.1/24
!
nat outside_interface isp01 static_nat 192.168.1.2/32 200.0.0.2/32
nat inside_interface local01
