6.1.1　 IPv6ネットワークのイーサネット

＜この項の構成＞
(1)　設定内容の概要
(2)　 構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

イーサネットワーク間をギガビット・イーサネットワークで接続し，ネットワークレイヤプロトコルにIPv6を使用して通信を行う場合の例を示します

(2)　 構成図と設定条件

［構成図］

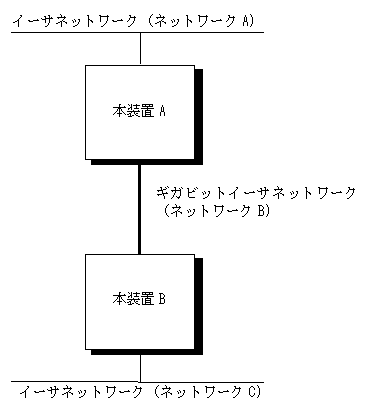

図6-1　構成図

[図データ]

［設定条件］

＜イーサネットワーク上の動作条件＞
  • セグメント規格の選択：オートネゴシエーション

＜ギガビット・イーサネット上の動作条件＞
  • フローコントロール：行う

＜本装置A／Bの環境＞
NIF番号0，Line番号0にイーサネットのNIFが実装されています。当該インタフェースを次に示すネットワークに接続します。
  • 本装置Aの場合：3ffe:501:811:ff01::/64のネットワークA
  • 本装置Bの場合：3ffe:501:811:ff04::/64のネットワークC
また，NIF番号2，Line番号0にギガビット・イーサネットのNIFが実装されています。当該インタフェースを3ffe:501:811:ff20::/64のネットワークBに接続します。
NIF番号0，Line番号0のインタフェースにはRA情報の広告を行います。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 3ffe:501:811:ff01::/64
      [line Department1]
 3    (config)# exit
 4    (config)# line Department2 gigabit_ethernet 2/0
      [line Department2]
 5    (config)# ip fe80::1/64
      [line Department2]
 6    (config)# ip-address 3ffe:501:811:ff20::1/64
      [line Department2]
 7    (config)# exit
 8    (config)# ra yes
      [ra]
 9    (config)# interface Department1
      [ra interface Department1]
10    (config)# exit
      [ra]
11    (config)# exit

表6-1　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0にLine名Department1のイーサネット回線を定義します。デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
2，3 ip定義は自IPv6アドレス3ffe:501:811:ff01::，プレフィックス長64のプレフィックス形式で定義し，IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
4 NIF番号2，Line番号0にLine名Department2のギガビット・イーサネット回線を定義します。デフォルトでフローコントロールを行う設定となります。
5〜7 ip定義は自IPv6リンクローカルアドレスfe80::1，プレフィックス長64を定義します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::1，プレフィックス長64を定義します。
8〜11 RA情報をDepartment1のインタフェースだけ広告することを定義します。

＜本装置B＞
 1    (config)# line Department1 ethernet 0/0
      [line Department1]
 2    (config)# ip 3ffe:501:811:ff04::/64
      [line Department1]
 3    (config)# exit
 4    (config)# line Department2 gigabit_ethernet 2/0
      [line Department2]
 5    (config)# ip fe80::2/64
      [line Department2]
 6    (config)# ip-address 3ffe:501:811:ff20::2/64
      [line Department2]
 7    (config)# exit
 8    (config)# ra yes
      [ra]
 9    (config)# interface Department1
      [ra interface Department1]
10    (config)# exit
      [ra]
11    (config)# exit

表6-2　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号0，Line番号0にLine名Department1のイーサネット回線を定義します。デフォルトでセグメント規格はオートネゴシエーションを行う設定となります。
2，3 ip定義は自IPv6アドレス3ffe:501:811:ff04::，プレフィックス長64プレフィックス形式で定義し，IPv6アドレスのインタフェースID部は装置による自動設定とします。またIPv6リンクローカルアドレスは装置による自動設定とします。
4 NIF番号2，Line番号0にLine名Department2のギガビット・イーサネット回線を定義します。デフォルトでフローコントロールを行う設定となります。
5〜7 ip定義は自IPv6リンクローカルアドレスfe80::2，プレフィックス長64を定義します。またIPv6グローバルアドレスとして3ffe:501:811:ff20::2，プレフィックス長64を定義します。
8〜11 RA情報をDepartment1インタフェースだけ広告することを定義します。

［構成定義情報の表示］

＜本装置A＞
line Department1 ethernet 0/0
  ip 3ffe:501:811:ff01::/64
!
line Department2 gigabit_ethernet 2/0
  ip fe80::1/64
  ip-address 3ffe:501:811:ff20::1/64
!
ra yes
  interface Department1

＜本装置B＞
line Department1 ethernet 0/0
  ip 3ffe:501:811:ff04::/64
!
line Department2 gigabit_ethernet 2/0
  ip fe80::2/64
  ip-address 3ffe:501:811:ff20::2/64
!
ra yes
  interface Department1
