5.3.6　PVC（DLCI）のピークレート規制と最低帯域保証

＜この項の構成＞
(1)　設定内容の概要
(2)　構成図と設定条件
(3)　構成定義情報例

(1)　設定内容の概要

PVC（DLCI）のピークレート規制と最低帯域保証の例を示します。

(2)　構成図と設定条件

［構成図］

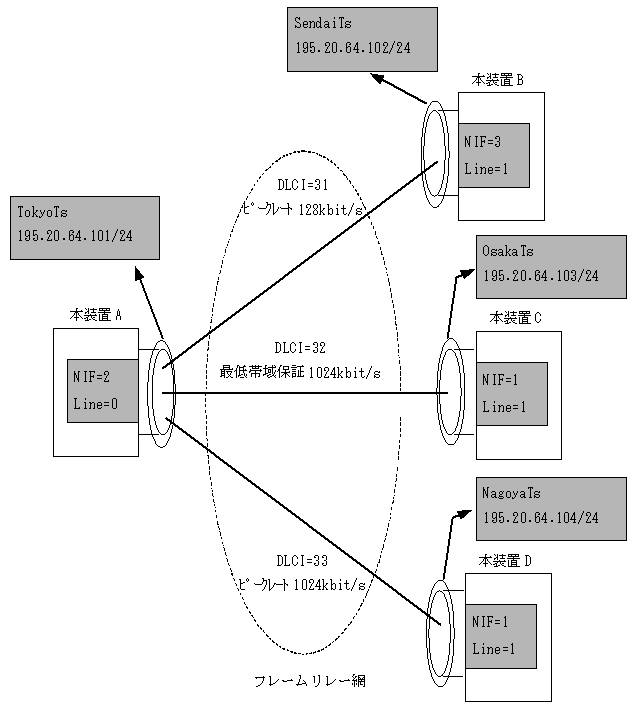

図5-13　構成図

[図データ]

［設定条件］
  1. 拠点Tokyoは1536kbit/sのWAN回線（PRI回線）で，リンクレイヤプロトコルはフレームリレーを使用します。
  2. 拠点Sendai，拠点Osaka，拠点Nagoyaは速度の異なるWAN回線(PRIまたはBRI回線)で，リンクレイヤプロトコルはフレームリレーを使用します。
  3. ネットワークレイヤプロトコルはIPを使用します。
  4. 拠点Tokyoと拠点Sendai間のDLCIをピークレート128kbit/sに制限，拠点Tokyoと拠点Nagoya間のDLCIをピークレート1024kbit/sに制限，拠点Tokyoと拠点Osaka間のDLCIは1024kbit/sの最低帯域を保証するものとします。なおフレームリレー網のCIRは，拠点Tokyoと拠点Osaka間を1024kbit/sでの加入とします。

(3)　構成定義情報例

［コマンドによる設定］

＜本装置A＞
 1    (config)# line Tokyo pri 2/0
      [line Tokyo]
 2    (config)# timeslot TokyoTS 1 width 24
      [timeslot TokyoTS]
 3    (config)# frame_relay
      [timeslot TokyoTS]
 4    (config)# dlci TokyoSendaiD 31
      [dlci TokyoSendaiD]
 5    (config)# peak_rate 128
      [dlci TokyoSendaiD]
 6    (config)# exit
      [timeslot TokyoTS]
 7    (config)# dlci TokyoOsakaD 32
      [dlci TokyoOsakaD]
 8    (config)# cir 1024
      [dlci TokyoOsakaD]
 9    (config)# min_access_rate 1024
      [dlci TokyoOsakaD]
10    (config)# exit
      [timeslot TokyoTS]
11    (config)# dlci TokyoNagoyaD 33
      [dlci TokyoNagoyaD]
12    (config)# peak_rate 1024
      [dlci TokyoNagoyaD]
13    (config)# exit
      [timeslot TokyoTS]
14    (config)# ip 195.20.64.101 mask 255.255.255.0
      [timeslot TokyoTS]
15    (config)# exit
      [line Tokyo]
16    (config)# exit

表5-28　本装置Aの構成定義情報解説

解説番号 解説
1 NIF番号2，Line番号0に回線名TokyoのWAN PRI回線を定義します。
2 回線名TokyoのWAN PRI回線に次のタイムスロットを定義します。
開始タイムスロット番号1，タイムスロット幅24，タイムスロット名TokyoTS((64kbit/s／タイムスロット)×24＝1536kbit/s)
3 タイムスロット名TokyoTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4〜6 タイムスロット名TokyoTSのタイムスロットにDLCI名TokyoSendaiDでDLCI 31を定義し，ピークレートを128kbit/sに設定します。
7〜10 タイムスロット名TokyoTSのタイムスロットにDLCI名TokyoOsakaDでDLCI 32を定義し，CIRおよび最低帯域保証を1024kbit/sに設定します。
11〜13 タイムスロット名TokyoTSのタイムスロットにDLCI名TokyoNagoyaDでDLCI 33を定義し，ピークレートを1024kbit/sに設定します。
14〜16 タイムスロット名TokyoTSのタイムスロットにIPアドレス195.20.64.101，サブネットマスク255.255.255.0を定義します。

＜本装置B＞
 1    (config)# line Sendai bri 3/1
      [line Sendai]
 2    (config)# timeslot SendaiTS 1 width 2
      [timeslot SendaiTS]
 3    (config)# frame_relay
      [timeslot SendaiTS]
 4    (config)# dlci TokyoSendaiD 31
      [dlci TokyoSendaiD]
 5    (config)# exit
      [timeslot SendaiTS]
 6    (config)# ip 195.20.64.102 mask 255.255.255.0
      [timeslot SendaiTS]
 7    (config)# exit
      [line Sendai]
 8    (config)# exit

表5-29　本装置Bの構成定義情報解説

解説番号 解説
1 NIF番号3，Line番号1に回線名SendaiのWAN BRI回線を定義します。
2 回線名SendaiのWAN BRI回線に開始タイムスロット番号1，タイムスロット幅2，タイムスロット名SendaiTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×2＝128kbit/s)
3 タイムスロット名SendaiTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4，5 タイムスロット名SendaiTSのタイムスロットにDLCI名TokyoSendaiDでDLCI 31を定義します。
6〜8 タイムスロット名SendaiTSのタイムスロットにIPアドレス195.20.64.102，サブネットマスク255.255.255.0を定義します。

＜本装置C＞
 1    (config)# line Osaka pri 1/1
      [line Osaka]
 2    (config)# timeslot OsakaTS 1 width 24
      [timeslot OsakaTS]
 3    (config)# frame_relay
      [timeslot OsakaTS]
 4    (config)# dlci TokyoOsakaD 32
      [dlci TokyoOsakaD]
 5    (config)# cir 1024
      [dlci TokyoOsakaD]
 6    (config)# exit
      [timeslot OsakaTS]
 7    (config)# ip 195.20.64.103 mask 255.255.255.0
      [timeslot OsakaTS]
 8    (config)# exit
      [line Osaka]
 9    (config)# exit

表5-30　本装置Cの構成定義情報解説

解説番号 解説
1 NIF番号1，Line番号1に回線名OsakaのWAN PRI回線を定義します。
2 回線名OsakaのWANPRI回線に開始タイムスロット番号1，タイムスロット幅24，タイムスロット名OsakaTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×24＝1536kbit/s)
3 タイムスロット名OsakaTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4〜6 タイムスロット名OsakaTSのタイムスロットにDLCI名TokyoOsakaDでDLCI 32を定義し，CIRを1024kbit/sに設定します。
7〜9 タイムスロット名OsakaTSのタイムスロットにIPアドレス195.20.64.103，サブネットマスク255.255.255.0を定義します。

＜本装置D＞
 1    (config)# line Nagoya pri 1/1
      [line Nagoya]
 2    (config)# timeslot NagoyaTS 1 width 16
      [timeslot NagoyaTS]
 3    (config)# frame_relay
      [timeslot NagoyaTS]
 4    (config)# dlci TokyoNagoyaD 33
      [dlci TokyoNagoyaD]
 5    (config)# exit
      [timeslot NagoyaTS]
 6    (config)# ip 195.20.64.104 mask 255.255.255.0
      [timeslot NagoyaTS]
 7    (config)# exit
      [line Nagoya]
 8    (config)# exit

表5-31　本装置Dの構成定義情報解説

解説番号 解説
1 NIF番号1，Line番号1に回線名NagoyaのWAN PRI回線を定義します。
2 回線名NagoyaのWANPRI回線に開始タイムスロット番号1，タイムスロット幅16，タイムスロット名NagoyaTSでタイムスロットを定義します。((64kbit/s／タイムスロット)×16＝1024kbit/s)
3 タイムスロット名NagoyaTSのタイムスロットにリンクレイヤプロトコル フレームリレーを定義します。
4，5 タイムスロット名NagoyaTSのタイムスロットにDLCI名TokyoNagoyaDでDLCI 33を定義します。
6〜8 タイムスロット名NagoyaTSのタイムスロットにIPアドレス195.20.64.104，サブネットマスク255.255.255.0を定義します。

［構成定義情報の表示］

＜本装置A＞
line Tokyo pri 2/0
  timeslot TokyoTS 1 width 24
    frame_relay
    dlci TokyoSendaiD 31
      peak_rate 128
    dlci TokyoOsakaD 32
      cir 1024
      min_access_rate 1024
    dlci TokyoNagoyaD 33
      peak_rate 1024
    ip 195.20.64.101 mask 255.255.255.0

＜本装置B＞
line Sendai bri 3/1
  timeslot SendaiTS 1 width 2
    frame_relay
    dlci TokyoSendaiD 31
    ip 195.20.64.102 mask 255.255.255.0

＜本装置C＞
line Osaka pri 1/1
  timeslot OsakaTS 1 width 24
    frame_relay
    dlci TokyoOsakaD 32
      cir 1024
    ip 195.20.64.103 mask 255.255.255.0

＜本装置D＞
line Nagoya pri 1/1
  timeslot NagoyaTS 1 width 16
    frame_relay
    dlci TokyoNagoyaD 33
    ip 195.20.64.104 mask 255.255.255.0
